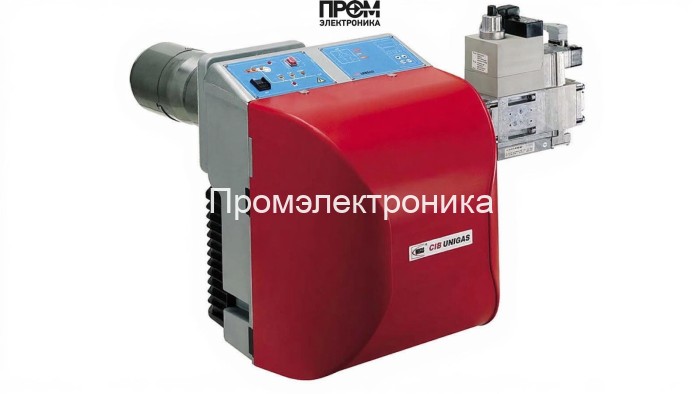

Газовая горелка CIB Unigas NG550 M-.PR.S.RU.A.7.32

Газовая горелка CIB Unigas NG550 — техническое описание и состав узлов

Техническая газовая горелка CIB Unigas NG550 разработана для промышленного применения в котельных и тепловых узлах, где требуется стабильная модуляция тепловой мощности в диапазоне 160–570 кВт. Конструктивно узел обеспечивает управляемую подачу топлива и воздуха, простоту интеграции в стандартные топочные камеры и унифицированные фланцевые соединения Rp 1 1/4". Рабочая среда: природный газ с давлением на рампе 2.4–22 мбар, расход 17–60 нм³/ч, противодавление на выходе от -1 до 8 мбар. Электропитание типовое 220 В, суммарная потребляемая мощность — до 920 Вт, электродвигатель привода 620 Вт. Класс пылевлагозащиты IP40, габаритные размеры 84.3×67.1×54.3 см, масса 55 кг.

Основные функциональные узлы

• Топливный насос — обеспечивает дозированную подачу топлива в рампу и поддержание требуемого рабочего давления.
• Датчик пламени — оптический/ионный контроль наличия факела, оперативное отключение при пропадании горения.
• Топочный автомат — блок логики и последовательности розжига/остановки, реализует защитные циклы и режимы модуляции.
• Трансформатор розжига — высоковольтный узел для генерации искры на электродах при запуске.
• Реле давления — мониторинг и защита по давлению газа в системе, блокировка при выходе за пределы.
• Форсунки (сопла) — формируют факел и обеспечивают оптимальное распыление/смесь топлива с воздухом.
• Сервопривод — исполнительный механизм прогрессивной подачи топлива, обеспечивает плавную модуляцию мощности.
• Клапан (регулирующий/дроссельный) — точное ручное или автоматическое изменение расхода топлива.
• Электроды — элементы розжига и контроля стабильности дуги/искраобразования.

Инженерно-технические особенности

• Прогрессивное (модулируемое) управление подачей топлива снижает пиковые нагрузки на котёл и уменьшает расход газа, что повышает КПД установки.
• Сочетание датчика пламени и топочного автомата обеспечивает многоконтурную безопасность: блокировки по давлению, по отсутствию пламени и по сбою электропитания.
• Использование трансформатора розжига и качественных электродов гарантирует надежный холодный старт при заявленном диапазоне температур от -10 до +50 °C.
• Унифицированная газовая рампа и форсунки позволяют адаптировать горелку под разные режимы эксплуатации и требования по эмиссии.

Рекомендации по эксплуатации и обслуживанию

• Периодическая проверка и очистка форсунок и газовой рампы от отложений, контроль герметичности соединений Rp 1 1/4".
• Тесты датчика пламени и работоспособности трансформатора розжига при плановом ТО.
• Проверка реле давления и калибровка топочного автомата перед сезоном интенсивной эксплуатации.
• Осмотр сервопривода и электродвигателя 620 Вт, контроль за износом уплотнений и фланцев.

Применение CIB Unigas NG550 обеспечивает устойчивую работу в широком диапазоне нагрузок и соответствует требованиям промышленной безопасности. При интеграции в котельный узел рекомендуется согласовать настройки топочного автомата и параметры реле давления с паспортными данными котла и требованиями по выбросам.
