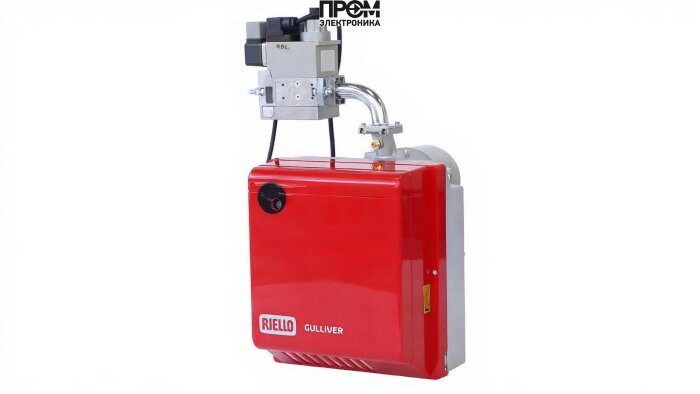

Газовая горелка Riello Gulliver BS3/M MB 407/1 — техническое описание и состав узлов

Riello Gulliver BS3/M MB 407/1 — промышленно-коммунальная газовая модулируемая горелка, разработанная для стабильной работы в диапазоне мощности 48–195 кВт. Установка обеспечивает точную модуляцию расхода газа (4.8–19.5 нм³/ч) при рабочем давлении рампы 1.38–14 мбар и предназначена для монтажа в котлах с фланцем Rp 3/4". Конструкция оптимизирована под требования 2026 года к энергоэффективности и цифровой интеграции: надежные электрические компоненты, адаптивный блок управления и расширенные диагностические функции.

Основные узлы и компоненты горелки

• Топливный насос — в вариантах с дополнительной подачей топлива обеспечивает равномерное и стабильное давление в подающей линии; в стандартной газовой комплектации роль регулирования давления выполняет газовая рампа.
• Датчик пламени — фотодиод/ионный контроль, мгновенно фиксирует наличие факела и подаёт сигнал на блок безопасности для предотвращения продувки или аварийных ситуаций.
• Топочный автомат — электрическая автоматика управления горелкой: последовательность пуска, контроль розжига, защита по перегреву и аварийным состояниям.
• Трансформатор розжига — генератор высокого напряжения для стабильно инициируемой искры на электродах при запуске горелки.
• Реле давления — обеспечивает контроль давления газа в рампе и блокирует работу при превышении/понижении заданных пределов.
• Форсунки — сопла головки сгорания, формируют факел заданной геометрии; требуют периодической очистки и проверки на износ.
• Сервопривод — позиционирует газовый клапан и регулировочные заслонки, реализуя плавную модуляцию мощности.
• Клапан — электромагнитный/регулирующий вентиль газовой рампы, обеспечивает аварийное перекрытие и пропорциональную подачу топлива.
• Электроды — зажигающие электроды, в паре с трансформатором розжига формируют стабильную искру и служат опорой для своевременного розжига горелки.

Ключевые технические параметры

• Мощность: 48–195 кВт
• Расход газа: 4.8–19.5 нм³/ч
• Давление рампы: 1.38–14 мбар
• Длина пламенной трубы: 128 мм (мин. 110 мм), Ø 129 мм
• Электропитание: 220 В, потребляемая мощность 350 Вт, электродвигатель 150 Вт
• Класс защиты: корпус IP40, электроника IP20
• Рабочая температура: 0…50 °C; уровень шума 76 дБ

Преимущества и эксплуатационные рекомендации

• Плавная модуляция снижает цикличность котла и оптимизирует расход газа, соответствуя современным стандартам энергоэффективности.
• Регулярная проверка датчика пламени, форсунок и состояния электродов обеспечивает надёжность розжига и безопасность эксплуатации.
• При интеграции в автоматизированные системы рекомендуются согласование интерфейсов топочного автомата и блока управления для удалённого мониторинга и диагностики.
• Использование оригинальных запасных частей Riello продлевает срок службы и сохраняет параметры горения.

Riello Gulliver BS3/M MB 407/1 — технически зрелая, модульная горелочная система, оптимальная для котельных среднего класса, где важны экономичность, безопасность и простота сервисного обслуживания.
