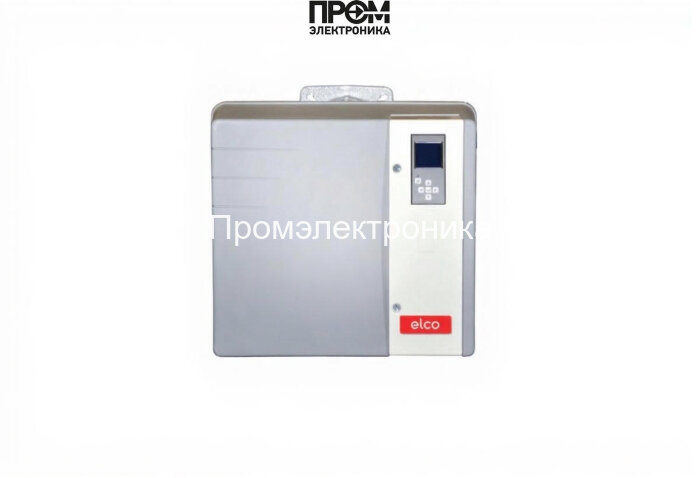

Газовая горелка Elco VG 6.2100 DP

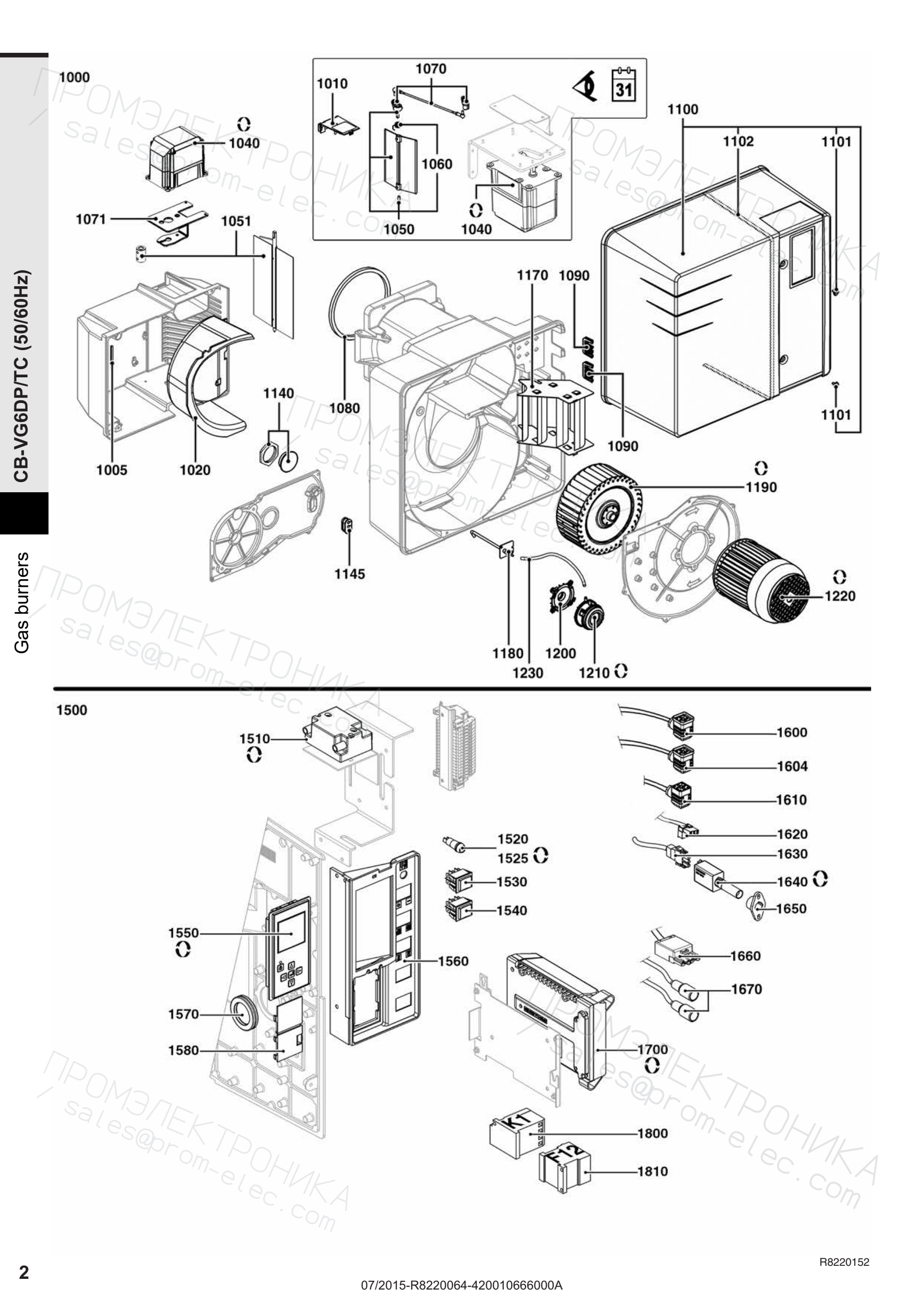

Взрывсхема: корпус горелки, электрические компоненты

Запчасти на схеме

1. Поз. 1005
   Шнур уплотнительный камеры подачи воздуха на корпусе горелки 109X6X7 Elco 13009640

   Артикул: 13009640

   Период по каталогу: 09-2011 — конец периода не указан

2. Поз. 1010
   Крышка пластиковая 80X143X47 камеры подачи воздуха Elco 13009642

   Артикул: 13009642

   Исполнение: до 05/15

   Период по каталогу: 09-2011 — конец периода не указан

3. Поз. 1020
   Звукоизоляция 275 x 302 мм

   Артикул: 13009641

   Период по каталогу: 09-2011 — конец периода не указан

4. Поз. 1040
   Сервопривод Elco STE4,5 Q3 51/6 R L500

   Артикул: 65301001

   Период по каталогу: 09-2011 — конец периода не указан

5. Поз. 1050
   Воздушная заслонка Elco, 13014117

   Артикул: 13014117

   Исполнение: до 05/15

   Период по каталогу: 09-2011 — конец периода не указан

6. Поз. 1051
   Воздушная заслонка Elco 65326227

   Артикул: 65326227

   Исполнение: с 06/15

   Период по каталогу: 09-2011 — конец периода не указан

7. Поз. 1060
   Пружина воздушной заслонки Elco Ø23,2 мм

   Артикул: 13011751

   Исполнение: до 05/15

   Период по каталогу: 09-2011 — конец периода не указан

8. Поз. 1070
   Шарнирное соединение 320 мм, в комплекте

   Артикул: 65301070

   Исполнение: до 05/15

   Период по каталогу: 09-2011 — конец периода не указан

9. Поз. 1071
   Держатель сервопривода STE 4,5 Q3 L 136X90X60 Elco 65326226

   Артикул: 65326226

   Исполнение: с 06/15

   Период по каталогу: 09-2011 — конец периода не указан

10. Поз. 1080
    Прокладка/корпус-HEAD D218X8/5X10 Elco 13010055

    Артикул: 13010055

    Период по каталогу: 09-2011 — конец периода не указан

11. Поз. 1090
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 09-2011 — конец периода не указан

12. Поз. 1100
    Кожух горелки пластиковый серый 590X547X476+винт/V 5-6 Elco 65301016

    Артикул: 65301016

    Период по каталогу: 09-2011 — конец периода не указан

13. Поз. 1101
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 09-2011 — конец периода не указан

14. Поз. 1102
    Прокладка/кожух-LEAK 10X3 Elco 13009772

    Артикул: 13009772

    Период по каталогу: 09-2011 — конец периода не указан

15. Поз. 1140
    Смотровое стекло Elco 13010008

    Артикул: 13010008

    Период по каталогу: 09-2011 — конец периода не указан

16. Поз. 1145
    Фиксатор кабелей 42X23X18,5 2XD7,5-D4,5 Elco 13009648

    Артикул: 13009648

    Период по каталогу: 09-2011 — конец периода не указан

17. Поз. 1170
    Направляющая всасываемого воздуха 148/162 мм, металл

    Артикул: 13009748

    Период по каталогу: 09-2011 — конец периода не указан

18. Поз. 1180
    Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм 13009738

    Артикул: 13009738

    Период по каталогу: 09-2011 — конец периода не указан

19. Поз. 1190
    Рабочее колесо вентилятора Elco Ø250 x 114 мм, 13009737

    Артикул: 13009737

    Период по каталогу: 09-2011 — конец периода не указан

20. Поз. 1200
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 09-2011 — конец периода не указан

21. Поз. 1220
    Электродвигатель Elco 13009740

    Артикул: 13009740

    Период по каталогу: 09-2011 — конец периода не указан

22. Поз. 1510
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 09-2011 — конец периода не указан

23. Поз. 1520
    Гнездо плавкого предохранителя FPG

    Артикул: 13016457

    Период по каталогу: 09-2011 — конец периода не указан

24. Поз. 1525
    Предохранитель 5X20 FST 6,3A 250V Elco 13016028

    Артикул: 13016028

    Период по каталогу: 09-2011 — конец периода не указан

25. Поз. 1530
    Клавишный переключатель T125/55

    Артикул: 13010007

    Период по каталогу: 09-2011 — конец периода не указан

26. Поз. 1540
    Клавишный переключатель T120/55

    Артикул: 13014009

    Период по каталогу: 09-2011 — конец периода не указан

27. Поз. 1550
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 09-2011 — конец периода не указан

28. Поз. 1560
    Рама контрольной панели TC

    Артикул: 65300992

    Период по каталогу: 09-2011 — конец периода не указан

29. Поз. 1570
    Уплотнение (фиксатор) кабелей резиновое DG 36 D54/47/36X10 Elco 65300993

    Артикул: 65300993

    Период по каталогу: 09-2011 — конец периода не указан

30. Поз. 1580
    Затвор 96,5X48,5/RWF Elco 13009661

    Артикул: 13009661

    Период по каталогу: 09-2011 — конец периода не указан

31. Поз. 1600
    Кабель реле давления газа + штекер DIN/RAST2P L2100REP8 Elco 65301019

    Артикул: 65301019

    Период по каталогу: 09-2011 — конец периода не указан

32. Поз. 1604
    Кабель реле давления газа + штекер DIN/RAST2P L2100 TC Elco 65301034

    Артикул: 65301034

    Исполнение: TC

    Период по каталогу: 09-2011 — конец периода не указан

33. Поз. 1610
    Кабель газовый клапан+P.DIN/RAST5P L2100 Elco 65301020

    Артикул: 65301020

    Период по каталогу: 09-2011 — конец периода не указан

34. Поз. 1620
    Кабель питания трансформатора розжига + штекер 3P/RAST3P L740 Elco 65300997

    Артикул: 65300997

    Период по каталогу: 09-2011 — конец периода не указан

35. Поз. 1630
    Кабель датчика пламени Elco 600 мм, 65301058

    Артикул: 65301058

    Период по каталогу: 09-2011 — конец периода не указан

36. Поз. 1640
    Датчик пламени Elco IRD 1020.1

    Артикул: 65301035

    Период по каталогу: 09-2011 — конец периода не указан

37. Поз. 1650
    Фланец датчика пламени Elco M93

    Артикул: 13010461

    Период по каталогу: 09-2011 — конец периода не указан

38. Поз. 1660
    Кабель электродвигателя + штекер WIELAND 4P 4X1,5 L560 Elco 65301000

    Артикул: 65301000

    Период по каталогу: 09-2011 — конец периода не указан

39. Поз. 1700
    Блок управления TCG 511.01TC Elco 65300881

    Артикул: 65300881

    Период по каталогу: 09-2011 — конец периода не указан

40. Поз. 1800
    Миниконтактор Schneider Electric LC1K09-10M7

    Артикул: 13009778

    Период по каталогу: 09-2011 — конец периода не указан

41. Поз. 1810
    Тепловое реле перегрузки Schneider Electric LR2K 0314 (5,5 - 8,0 A)

    Артикул: 13009746

    Период по каталогу: 09-2011 — конец периода не указан
