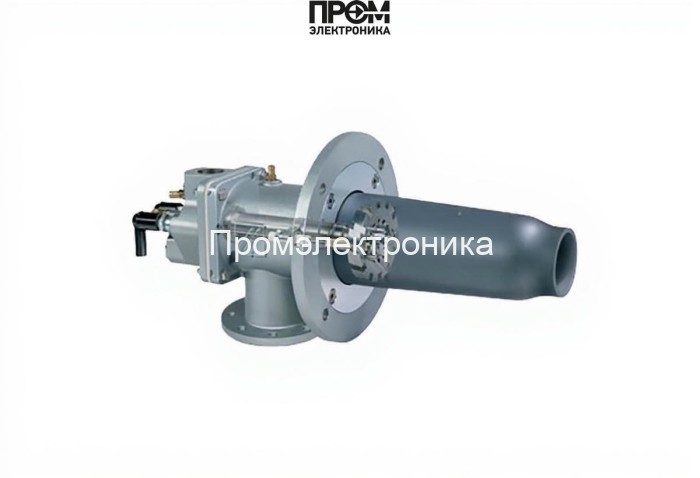

Газовая горелка Kromschroder BIO 100HB-600/435-(37)EB

Техническое описание газовой горелки Kromschroder BIO 100HB-600/435-(37)EB

Газовая горелка Kromschroder BIO 100HB-600/435-(37)EB (арт. 84299784) — промышленное устройство для сжигания природного газа в тепловых агрегатах и печах. Разработана и производится брендом Kromschroder (Германия). Горелка обеспечивает регулируемую мощность от 1,5 до 1000 кВт, что делает её универсальной для широкого круга технологических процессов.

Ключевые характеристики

• Вид топлива: природный газ;
• Мощность: от 1.5 до 1000 кВт;
• Длина жаровой трубы: 600 мм (стальная), пошаговое изменение длины с шагом 100 мм;
• Конструкция: трёхсекционная — корпус, газовый узел, комплект жаровой трубы;
• Материалы: упрочнённый корпус из литого чугуна GG, основные детали из коррозионно-стойкой стали;
• Температурные режимы: температура внутри печи до 600 °C (с горелочным камнем до 1600 °C); нагрев воздуха 20–450 °C;
• Вес: 16.3 кг;
• Особенности горения: длинное пламя, высокая скорость факела, формирование горючей смеси за пламенной головой (без предварительного смешивания в газопроводе);
• Дополнительные опции: окно для визуального контроля пламени, ионизационный электрод для контроля пламени, УФ-датчик и монтажный комплект (опция).

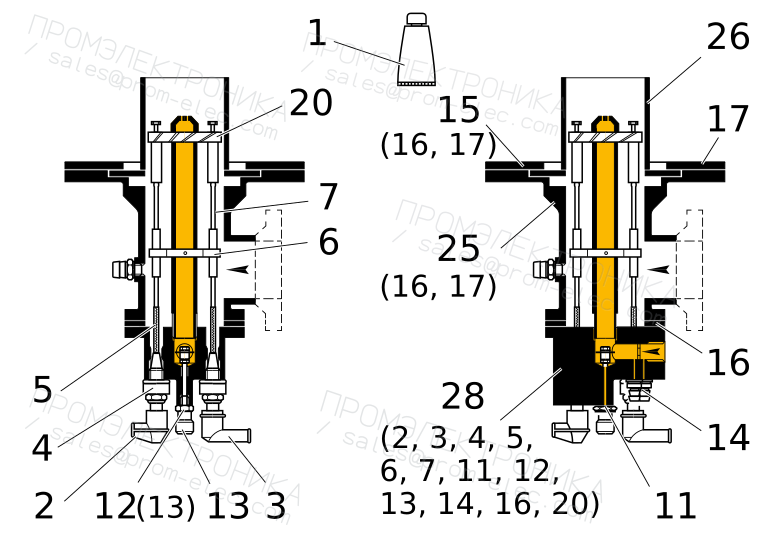

Конструкция и состав горелки

Конструкция спроектирована для надёжной и долговечной эксплуатации в промышленной среде. В состав горелки входят:

• корпус из литого чугуна GG — несущая и тепловая оболочка;
• газовый узел — регулятор подачи и распределения газа, окно контроля пламени, места для крепления электродов и датчиков;
• жаровая труба (комплект) — стальная труба длиной 600 мм с возможностью удлинения и пошаговой регулировки длины (шаг 100 мм);
• головка горения с щелевыми патрубками для задания направления и формы факела и отверстиями для вторичного воздуха;
• комплект крепления и фланцевые соединения (расстояние от фланца до передней кромки головки — 435 мм);
• электророзжиг и ионизационный электрод, опционно — УФ-датчик.

Преимущества

• широкий диапазон мощностей — от малого до высокопроизводительного режима (1.5–1000 кВт);
• модульная конструкция облегчает интеграцию в существующие теплогенераторы и печи;
• отсутствие предварительного смешивания газа и воздуха в трубопроводе повышает безопасность эксплуатации;
• устойчивое длинное пламя и возможность задания формы факела за счёт щелевой головки;
• высокая коррозионная стойкость и прочность материалов при эксплуатации в агрессивных условиях;
• простота обслуживания: быстрая замена электродов без демонтажа газовой секции.

Реальные примеры применения

• металлургические печи: прямой нагрев заготовок и режущих зон при температурах до 600 °C, с использованием горелочного камня — локальный нагрев до 1600 °C;
• керамическое и стекольное производство: формирование контролируемого факела для прокаливания изделий и поддержания стабильной температуры;
• производства пластмасс и сыпучих материалов: термообработка, сушильные барабаны и печи термической обработки;
• энергетические котлы и парогенераторы средних и крупных мощностей — как сводовые, так и боковые горелки.

Обслуживание и эксплуатация

1. Перед вводом в эксплуатацию провести проверку герметичности газового узла и целостности электрических подключений.
2. Регулярный визуальный контроль окна в газовом узле и состояния электродов; замена электродов производится без демонтажа газовой секции.
3. Профилактическая очистка жаровой трубы и щелей головки от отложений при плановых остановах (интервалы зависят от топлива и режима работы).
4. Контроль показаний ионизационного и/или УФ-датчика для своевременного обнаружения сбоев горения.
5. При эксплуатации в агрессивных средах — проверять коррозионное состояние соединений и фланцев.

Совместимость с котлами и печами

Горелка подходит для установки в:

• промышленные водогрейные и паровые котлы средней и большой мощности;
• печи непрерывного и периодического действия в металлургии, керамике, стекловарении;
• сушильные барабаны и термические камеры на производствах сыпучих и полимерных материалов.

Благодаря модульной конструкции и возможностям удлинения жаровой трубы, горелка легко адаптируется под широкий спектр топочных отверстий и фланцевых размеров.

FAQ

• Можно ли использовать горелку с топливом, отличным от природного газа? Конструкция рассчитана на природный газ; применение других газообразных топлив требует согласования и переналадки узлов подачи.
• Как осуществляется управление мощностью? Регулирование реализуется в диапазоне 1.5–1000 кВт — при интеграции с системой управления котла возможна плавная или поэтапная регулировка.
• Можно ли устанавливать горелку в произвольном положении? Да — монтаж возможен в любом положении, при учёте рекомендаций по теплоотводу и доступу для обслуживания.
• Какие опции доступны? УФ-датчик, монтажный комплект и другие аксессуары поставляются опционно для обеспечения автоматизированного контроля пламени.

Для подбора конфигурации и поставки оборудования обращайтесь к официальному дилеру — компании Промэлектроника (sales@prom-elec.com). Специалисты помогут с выбором комплектации, расчётом длины жаровой трубы и интеграцией в конкретную топочную камеру.

Габариты, масса и параметры указаны для типичного исполнения: вес — 16.3 кг, расстояние от фланца до передней кромки головки — 435 мм, материал корпуса — литой чугун. При проектировании системы рекомендуется учитывать температурные режимы и требования безопасности, предъявляемые к стационарным горелочным устройствам.
