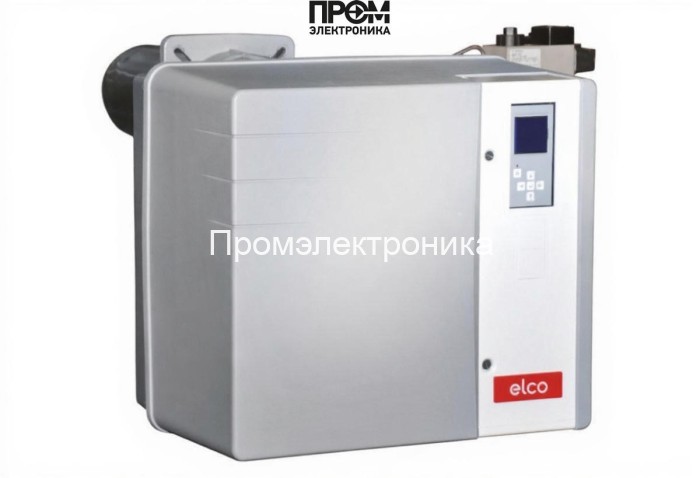

Дизельная горелка Elco VL6.2100 DP KM

Дизельная горелка Elco VL6.2100 DP KM — техническое описание и состав узлов

Elco VL6.2100 DP KM — промышленная дизельная горелка с прогрессивным исполнением, рассчитанная на диапазон мощности 400–2080 кВт и расход топлива 33.7–177 кг/ч. Конструкция моноблочного типа обеспечивает компактность и облегчённый доступ к обслуживаемым узлам. Управление реализовано на базе микропроцессора MDE2 с экраном для индикации рабочей информации и параметрической настройки. Горелка оптимизирована по критериям энергоэффективности и надёжности в соответствии с требованиями 2026 года к промышленным тепловым установкам.

Ключевые технические параметры

• Вид топлива: дизельное (лёгкое топливо).
• Мощность: 400–2080 кВт (трёхступенчатое регулирование).
• Расход топлива: 33.7–177 кг/ч.
• Электропитание: 220 В; электродвигатель: 2700 Вт; потребляемая мощность: 3220 Вт.
• Длина пламенной трубы: 370 мм; тип пламенной трубы: стандартный.
• Противодавление: 0–12 мбар; класс защиты: IP21; рабочая температура: −10…+50 °C.
• Габариты: 142×59.2×69.5 см; вес: 80 кг; уровень шума: 79.3 дБ.

Конструктивные элементы и назначение

• Топливный насос — обеспечивает точную подачу топлива в форсунки, поддерживает стабильное давление в системе при изменении расхода и нагрузок.
• Форсунки — размельчают дизельное топливо до заданной фактуры распыла, обеспечивая оптимальное соотношение воздух/топливо и минимизацию выбросов.
• Датчик пламени — обеспечивает контролируемую детекцию факела (ионизационный/оптический), подаёт сигнал в топочный автомат при стабильном горении.
• Топочный автомат (система управления MDE2) — управляет ступенями мощности, реализует защитные алгоритмы, включая задержки и перезапуски при сбоях.
• Трансформатор розжига — генерирует высокое напряжение для пробоя искры на электродах при запуске.
• Реле давления — контролирует давление топливной магистрали и воздуха, обеспечивает аварийную остановку при отклонениях от нормативов.
• Сервопривод — регулирует положение заслонок и подачу воздуха, синхронизируется с управлением для оптимального горения.
• Клапан (электромагнитный/запорный) — обеспечивает безопасное перекрытие подачи топлива при остановке или аварии.
• Электроды — рабочие элементы розжига и контроля ионизационного сигнала, выполнены из износостойких сплавов и легко подлежат замене.

Эксплуатация, обслуживание и совместимость

• Рекомендуется регламентная проверка фильтров и форсунок, инспекция топочного автомата и датчика пламени не реже одного раза в год при интенсивной эксплуатации.
• Для поддержания КПД и снижения NOx — своевременная чистка головки сгорания и контроль качества топлива.
• Совместимость: котлы и теплогенераторы, соответствующие EN303 и стандартам DIN (DIN4794 / DIN30697); присоединение Rp 1/2\".

Elco VL6.2100 DP KM — решение для промышленных котельных и генераторов тепла, где важна точность дозирования топлива, автоматизация и надёжность при переменных нагрузках. Конфигурация узлов (насос, форсунки, датчик пламени, топочный автомат, трансформатор розжига, реле давления, сервопривод, клапан, электроды) обеспечивает быстрый сервис, простую интеграцию и соответствие современным требованиям энергоэффективности и экологической безопасности 2026 года.
