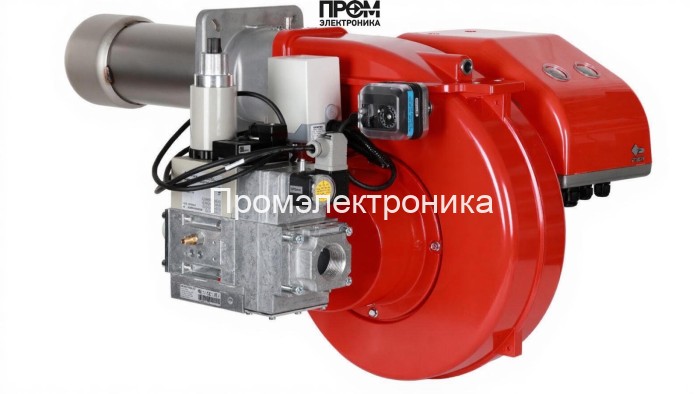

Газовая горелка FBR GAS XP 60/2 CE TL EVO + R. CE D1"1/2-S — техническое описание и состав узлов

Промышленная двухступенчатая газовая горелка FBR GAS XP 60/2 спроектирована для надёжной эксплуатации в котельных средних и больших мощностей. Конструкция ориентирована на долговременную работу в диапазоне 116–630 кВт с эффективной модуляцией и минимальными эксплуатационными потерями. Применённая модульная архитектура обеспечивает лёгкий доступ к сервисным узлам и быструю замену комплектующих.

Ключевые характеристики

• Мощность: 116–630 кВт;
• Длина пламенной трубы: 335 мм (удлинённое исполнение);
• Электропитание: 220 В / 380 В; электродвигатель 740 Вт, потребление ~935 Вт;
• Расход газа: 23.4–52.6 нм³/ч; давление рампы: 5.2–29.3 мбар; противодавление: -0.1–9 мбар;
• Соединение: Rp 1 1/2"; рабочая температура: -15…+70 °C; вес 32 кг.

Состав основных узлов (обязательные элементы)

Горелка включает проверенные профессиональные компоненты, каждый из которых отвечает за стабильность и безопасность горения:

• Топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении и минимизирует флуктуации подачи;
• Датчик пламени — оптический/ионный контроль наличия пламенной зоны для мгновенной защиты и блокации при сбое;
• Топочный автомат — управляющий контроллер, обеспечивающий последовательность пуска/остановки и логику двухступенчатой модуляции;
• Трансформатор розжига — вырабатывает необходимое напряжение для инициации искры на электроды;
• Реле давления — контролирует давление в газовой рампе и защищает систему от избыточного/пониженного давления;
• Форсунки — регулируют состав топливно-воздушной смеси, адаптируемы под природный газ и LPG при переналадке;
• Сервопривод — точное управление дроссель-клапанами для двухступенчатой и частичной модуляции;
• Клапан (защёлка) — газовый запорный элемент с электромагнитной и механической блокировкой;
• Электроды — искровые элементы розжига и контроля стабильности искрового разряда.

Эксплуатация и техобслуживание

• Плановое обслуживание: проверка датчиков, чистка пламенной трубы и форсунок, калибровка реле давления;
• Диагностика топочного автомата и проверка трансформатора розжига при каждом сервисном обслуживании;
• Использование оригинальных запчастей FBR и соблюдение электрических требований при подключении 220/380 В.

Дизайн и комплектность горелки обеспечивают быструю интеграцию в существующие котельные и возможность сервисного сопровождения. Правильная настройка узлов — ключ к оптимальной энергоэффективности и снижению выбросов при эксплуатации.
