Дизельная горелка Elco VL 5.950 DP

Все товары Elco →

Дизельная горелка Elco VL 5.950 DP. Вид топлива: дизельная; Мощность горелки: от 260 до 950 кВт; Исполнение горелки: прогрессивная.

Дизельная горелка Elco VL 5.950 DPУвеличить фото

Основные характеристики

Бренды
Elco
Вес
38.5 кг
Вид топлива
дизельная
Мощность горелки
от 260 до 950 кВт
Тип соединения
Rp 3/8"
Класс пылевлагозащиты
IP21
Все характеристики →Документы · 1

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 260 до 950 кВт · от 0 до 9 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

дизельная · прогрессивная

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · без головы сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Дизельные горелки →
01

Описание

Дизельная горелка Elco VL 5.950 DP. Каталожные параметры этого исполнения: вид топлива: дизельная; мощность горелки: от 260 до 950 кВт; исполнение горелки: прогрессивная; электропитание: 220 В; противодавление: от 0 до 9 мбар; комплектация: без головы сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: без головы сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Дизельная горелка Elco VL 5.950 DP, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Дизельная горелка Elco VL 5.950 DP
Бренды
Elco
Вес
38.5 кг
Вид топлива
дизельная
Мощность горелки
от 260 до 950 кВт
Тип соединения
Rp 3/8"
Класс пылевлагозащиты
IP21
Исполнение горелки
прогрессивная
Электропитание
220 В
Комплектация
без головы сгорания
Расход топлива
21.9 - 80.1 кг/ч
Электродвигатель
1500 Вт
Потребляемая электрическая мощность
1860 Вт
Страна бренда
Италия
Противодавление
от 0 до 9 мбар
03

Техническая документация

PDFElco: отопительные горелки · VL 5.950 DPОткрыть документ ↗ EN · Редакция указана на страницах каталога · страница 212

Каталожная запись полного обозначения.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

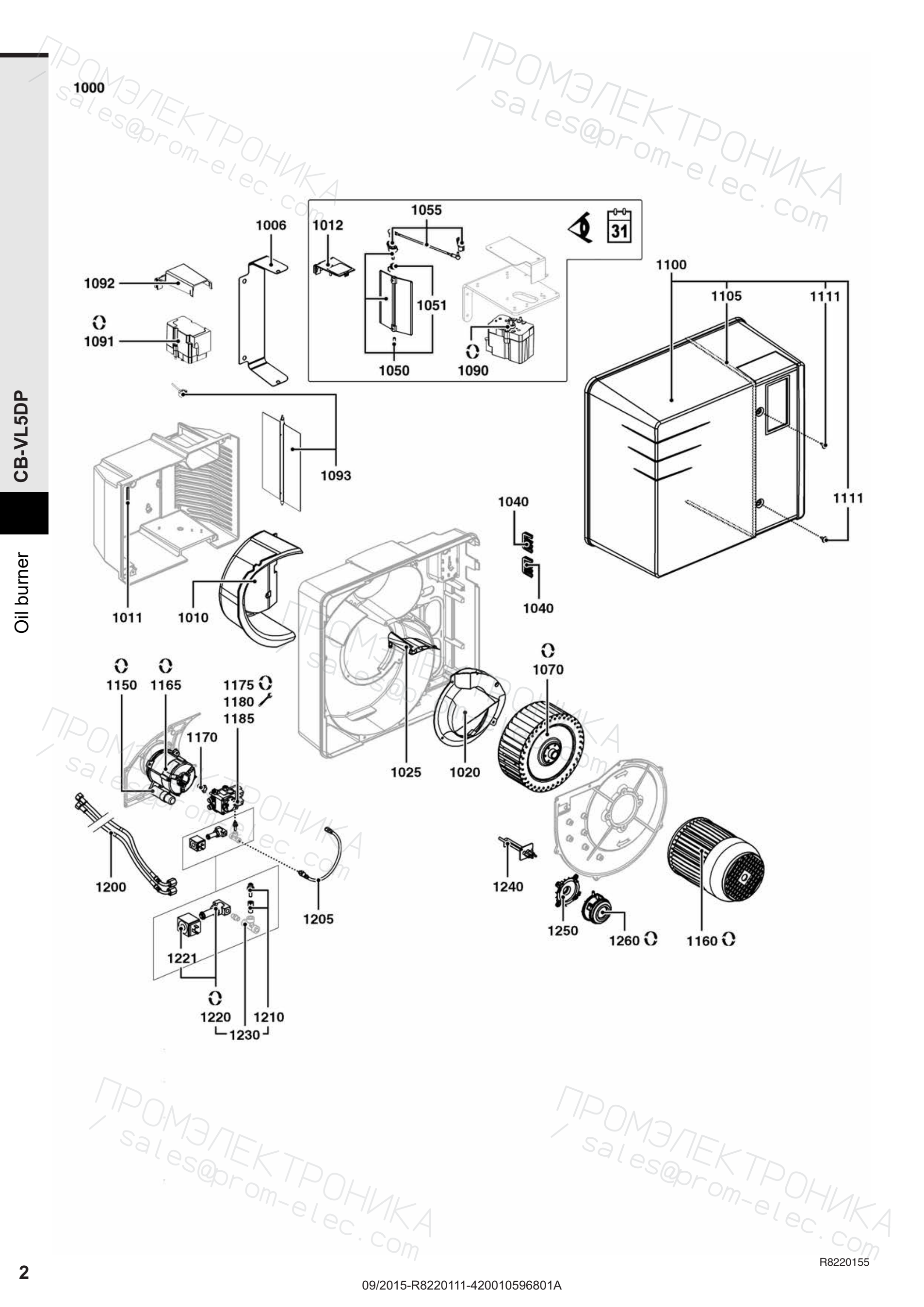

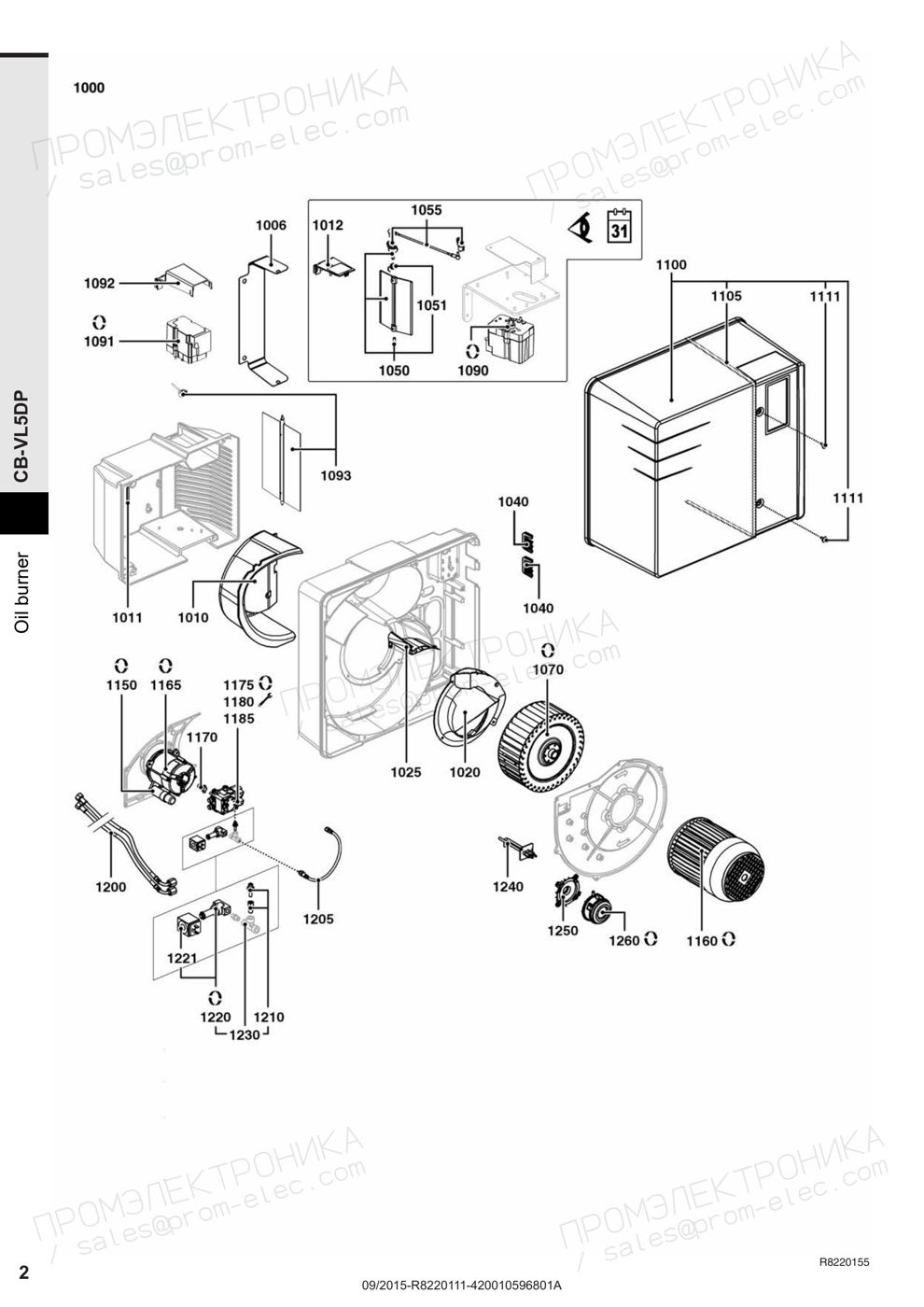

Взрывсхема: корпус горелки

Взрывсхема: корпус горелки — Дизельная горелка Elco VL 5.950 DP
Открыть схему в полном размере ↗Документ 420010596801A · R8220111-02 - 24/09/2015 · страница 2

Запчасти на схеме

  1. Поз. 1006
    Направляющая всасываемого воздуха Ecoflam 65326224

    Артикул: 65326224

    Исполнение: с 06/15

    Период по каталогу: 09-2012 — конец периода не указан

  2. Поз. 1010
    Звукоизоляция 275 x 302 мм

    Артикул: 13009641

    Период по каталогу: 09-2012 — конец периода не указан

  3. Поз. 1011
    Шнур уплотнительный камеры подачи воздуха на корпусе горелки 109X6X7 Elco 13009640

    Артикул: 13009640

    Период по каталогу: 09-2012 — конец периода не указан

  4. Поз. 1012
    Крышка пластиковая 80X143X47 камеры подачи воздуха Elco 13009642

    Артикул: 13009642

    Исполнение: до 05/15

    Период по каталогу: 09-2012 — конец периода не указан

  5. Поз. 1020
    Направляющая всасываемого воздуха для VG 5.950, белая

    Артикул: 13009646

    Период по каталогу: 09-2012 — конец периода не указан

  6. Поз. 1025
    Направляющая всасываемого воздуха для NC95-210, Vectron 5-6, черная

    Артикул: 65301017

    Период по каталогу: 09-2012 — конец периода не указан

  7. Поз. 1040
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 09-2012 — конец периода не указан

  8. Поз. 1050
    Воздушная заслонка Elco, 13014117

    Артикул: 13014117

    Исполнение: до 05/15

    Период по каталогу: 09-2012 — конец периода не указан

  9. Поз. 1051
    Пружина воздушной заслонки Elco Ø23,2 мм

    Артикул: 13011751

    Исполнение: до 05/15

    Период по каталогу: 09-2012 — конец периода не указан

  10. Поз. 1055
    Соединение шарнирное заслонки воздуха С сервоприводом STE 4,5 B0 CPL.L320 Elco 65301071

    Артикул: 65301071

    Исполнение: до 05/15

    Период по каталогу: 09-2012 — конец периода не указан

  11. Поз. 1070
    Рабочее колесо вентилятора Elco Ø240 x 82 мм, 13009649

    Артикул: 13009649

    Период по каталогу: 09-2012 — конец периода не указан

  12. Поз. 1091
    Сервопривод Elco STE4,5 B0.37/6 -L

    Артикул: 65326229

    Исполнение: с 06/15

    Период по каталогу: 09-2012 — конец периода не указан

  13. Поз. 1092
    Крышка 169X93X67/серводвигатель V 5-6 Elco 65326223

    Артикул: 65326223

    Исполнение: с 06/15

    Период по каталогу: 09-2012 — конец периода не указан

  14. Поз. 1093
    Воздушная заслонка Elco 65326225

    Артикул: 65326225

    Исполнение: с 06/15

    Период по каталогу: 09-2012 — конец периода не указан

  15. Поз. 1100
    Кожух горелки пластиковый серый 590X547X476+винт/V 5-6 Elco 65301016

    Артикул: 65301016

    Период по каталогу: 09-2012 — конец периода не указан

  16. Поз. 1105
    Прокладка/кожух-LEAK 10X3 Elco 13009772

    Артикул: 13009772

    Период по каталогу: 09-2012 — конец периода не указан

  17. Поз. 1111
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 09-2012 — конец периода не указан

  18. Поз. 1150
    Конденсатор 4 мкФ в комплекте

    Артикул: 13011117

    Период по каталогу: 09-2012 — конец периода не указан

  19. Поз. 1160
    Электродвигатель Simel EF/80R-1500-2T

    Артикул: 13009654

    Период по каталогу: 09-2012 — конец периода не указан

  20. Поз. 1165
    Электродвигатель ACC 140 Вт 13011607

    Артикул: 13011607

    Период по каталогу: 09-2012 — конец периода не указан

  21. Поз. 1170
    Муфта привода электродвигатель-насос жидкотопливный D18/14,7/11X22 Elco 65074172

    Артикул: 65074172

    Период по каталогу: 09-2012 — конец периода не указан

  22. Поз. 1175
    Elco AT2 95 C 9585 4P 0700

    Артикул: 13019015

    Период по каталогу: 09-2012 — конец периода не указан

  23. Поз. 1180
    Ремкомплект насоса Elco 13010468

    Артикул: 13010468

    Период по каталогу: 09-2012 — конец периода не указан

  24. Поз. 1185
    Электромагнитная катушка Elco 07 - 220-240VAC T80

    Артикул: 13010006

    Период по каталогу: 09-2012 — конец периода не указан

  25. Поз. 1200
    Жидкотопливный шланг Elco 13009815

    Артикул: 13009815

    Период по каталогу: 09-2012 — конец периода не указан

  26. Поз. 1205
    Форсуночный шланг 590 мм

    Артикул: 13017121

    Период по каталогу: 09-2012 — конец периода не указан

  27. Поз. 1210
    Поворотное соединение Elco 13018875

    Артикул: 13018875

    Период по каталогу: 09-2012 — конец периода не указан

  28. Поз. 1220
    Жидкотопливный электромагнитный клапан Suntec SL1V2807

    Артикул: 13018872

    Период по каталогу: 09-2012 — конец периода не указан

  29. Поз. 1221
    Электромагнитная катушка Elco M13

    Артикул: 13018853

    Период по каталогу: 09-2012 — конец периода не указан

  30. Поз. 1230
    Электроклапан жидкотопливный насосов SUNTEC SL1V2805 G1/8 9W 230V + штуцер Elco 13018871

    Артикул: 13018871

    Период по каталогу: 09-2012 — конец периода не указан

  31. Поз. 1240
    Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм 13009651

    Артикул: 13009651

    Период по каталогу: 09-2012 — конец периода не указан

  32. Поз. 1250
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 09-2012 — конец периода не указан

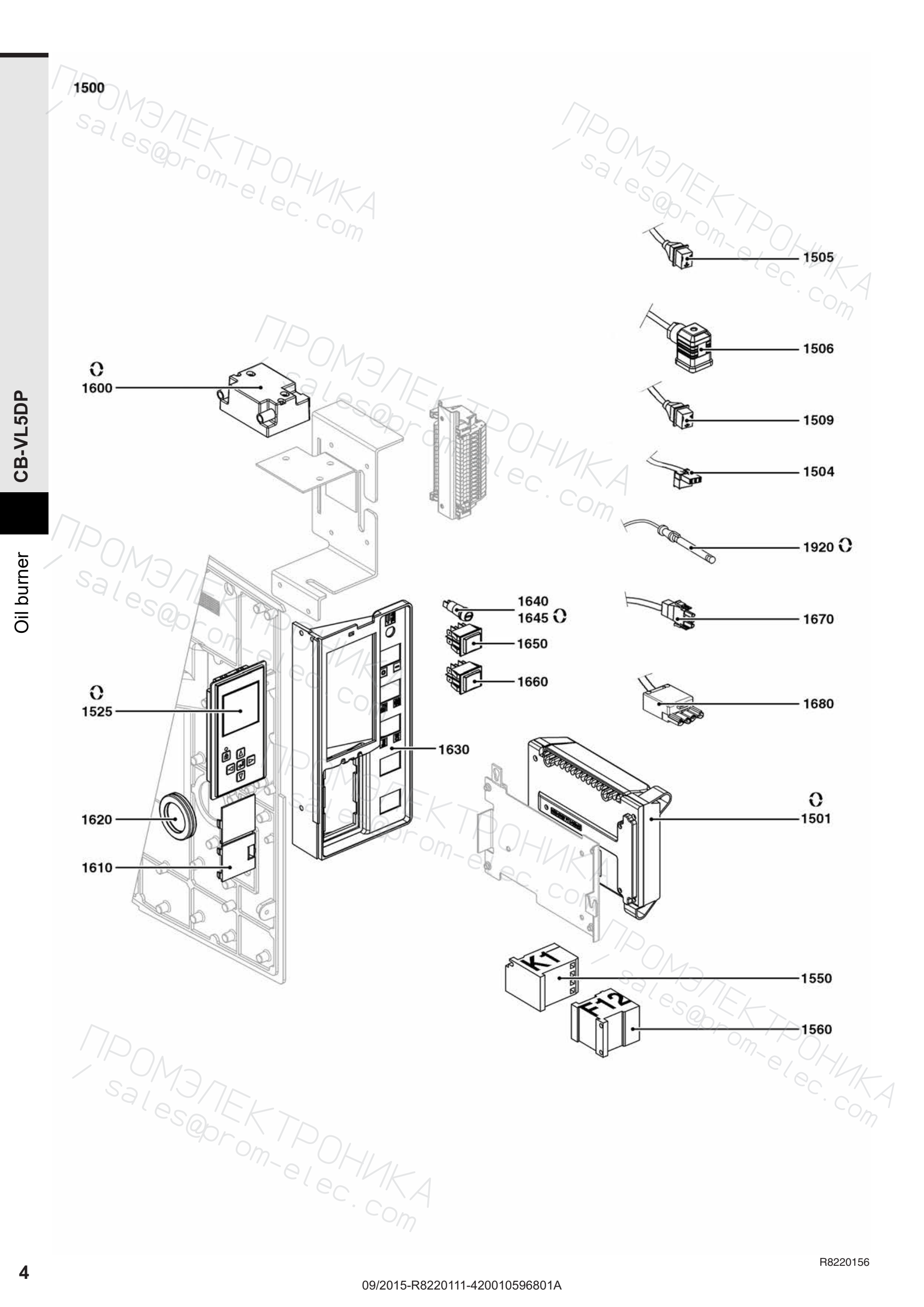

Взрывсхема: электрические компоненты

Взрывсхема: электрические компоненты — Дизельная горелка Elco VL 5.950 DP
Открыть схему в полном размере ↗Документ 420010596801A · R8220111-02 - 24/09/2015 · страница 4

Запчасти на схеме

  1. Поз. 1501
    Блок управления TCH 311.00 Elco 65300879

    Артикул: 65300879

    Период по каталогу: 09-2012 — конец периода не указан

  2. Поз. 1504
    Кабель питания трансформатора розжига + штекер 3P/RAST3P L740 Elco 65300997

    Артикул: 65300997

    Период по каталогу: 09-2012 — конец периода не указан

  3. Поз. 1505
    Кабель питания электроклапана + штекер 3P/RAST3P L1000V1 Elco 65301049

    Артикул: 65301049

    Период по каталогу: 09-2012 — конец периода не указан

  4. Поз. 1506
    Кабель питания электроклапана + штекер DIN/RAST3P L1000V2 Elco 65300740

    Артикул: 65300740

    Период по каталогу: 09-2012 — конец периода не указан

  5. Поз. 1509
    Кабель питания электроклапана + штекер 3P/RAST3P L1000V3 Elco 65300739

    Артикул: 65300739

    Период по каталогу: 09-2012 — конец периода не указан

  6. Поз. 1525
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 09-2012 — конец периода не указан

  7. Поз. 1550
    Миниконтактор Schneider Electric LC1K09-10M7

    Артикул: 13009778

    Период по каталогу: 09-2012 — конец периода не указан

  8. Поз. 1560
    Реле тепловое SCH LR2K 3,7-5,5A Elco 13020693

    Артикул: 13020693

    Период по каталогу: 09-2012 — конец периода не указан

  9. Поз. 1600
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 09-2012 — конец периода не указан

  10. Поз. 1610
    Затвор 96,5X48,5/RWF Elco 13009661

    Артикул: 13009661

    Период по каталогу: 09-2012 — конец периода не указан

  11. Поз. 1620
    Уплотнение (фиксатор) кабелей резиновое DG 36 D54/47/36X10 Elco 65300993

    Артикул: 65300993

    Период по каталогу: 09-2012 — конец периода не указан

  12. Поз. 1630
    Рама контрольной панели TC

    Артикул: 65300992

    Период по каталогу: 09-2012 — конец периода не указан

  13. Поз. 1640
    Гнездо плавкого предохранителя FPG

    Артикул: 13016457

    Период по каталогу: 09-2012 — конец периода не указан

  14. Поз. 1645
    Предохранитель 5X20 FST 6,3A 250V Elco 13016028

    Артикул: 13016028

    Период по каталогу: 09-2012 — конец периода не указан

  15. Поз. 1650
    Клавишный переключатель T125/55

    Артикул: 13010007

    Период по каталогу: 09-2012 — конец периода не указан

  16. Поз. 1660
    Клавишный переключатель T120/55

    Артикул: 13014009

    Период по каталогу: 09-2012 — конец периода не указан

  17. Поз. 1670
    Кабель GMP+PLUG3P/RAST3P L920 Elco 65300999

    Артикул: 65300999

    Период по каталогу: 09-2012 — конец периода не указан

  18. Поз. 1680
    Кабель электродвигателя + штекер WIELAND 4P 4X1,5 L560 Elco 65301000

    Артикул: 65301000

    Период по каталогу: 09-2012 — конец периода не указан

  19. Поз. 1920
    Датчик пламени Elco QRB1A-A048B70B, 65326516

    Артикул: 65326516

    Период по каталогу: 09-2012 — конец периода не указан
