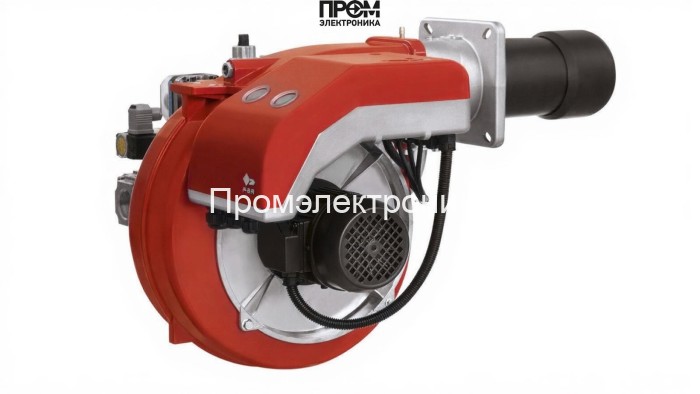

Газовая горелка FBR GAS XP 40/M CE TL + R. CE D1"1/2 – S

Техническое описание газовой горелки FBR GAS XP 40/M CE TL + R. CE D1"1/2 – S

Промышленная газовая горелка FBR GAS XP 40/M разработана для непрерывной эксплуатации в котельных и технологических установках. Конструкция ориентирована на точный расход топлива и устойчивое горение в диапазоне тепловой мощности 81.2–349 кВт. Удлинённая пламенная труба длиной 335 мм обеспечивает глубокое проникновение факела в камеру сгорания, снижая термическое напряжение на фронт горения и повышая КПД установки.

Ключевые сведения (технический стиль)

• Тип топлива: природный/сжиженный газ.
• Диапазон мощности: 81.2–349 кВт.
• Длина пламенной трубы: 335 мм (удлинённая).
• Электропитание: 220 В; электродвигатель вентилятора: 370 Вт; потребляемая мощность: до 690 Вт.
• Расход газа: 6.4–35 нм³/ч при давлении на рампе 3.9–21 мбар.
• Рабочие условия: температура от −15 до +40 °C, противодавление −0.1…8 мбар, класс защиты IP40.
• Габариты/вес: 89.3×61.4×51.6 см / 31.5 кг.

Комплектующие и функциональные узлы

Модульная архитектура горелки обеспечивает простую интеграцию и оперативное техническое обслуживание. В состав ключевых узлов входят:

• топливный насос — обеспечивает стабильную подачу газа в газовую рампу и форсунки;
• датчик пламени — высокочувствительный контроль наличия горения и аварийная блокировка при пропадании пламени;
• топочный автомат — программируемый блок управления последовательностью пуска/остановки и защитными алгоритмами;
• трансформатор розжига — формирует импульсы для искрового зажигания электродов;
• реле давления — контролирует давление газа в системе и инициирует защитные сценарии при отклонениях;
• форсунки (газовая рампа) — регулируемые сопла для точной дозировки расхода газа;
• серво-привод (сервопривод) — точная позиционная регулировка дросселя/клапана;
• клапан газовый — многоступенчатая запорная арматура с электромагнитной блокировкой;
• электроды — ионизационные/зажигающие элементы для контроля и розжига пламени.

Применение и эксплуатация

• Интеграция в водогрейные и паровые котлы средней и высокой мощности.
• Использование в технологических печах и резервных установках с требованиями стабильного пламени.
• Монтаж и пуско-наладка должны выполняться квалифицированным персоналом с проверкой герметичности и настройкой рампы при давлении 3.9–21 мбар.

Обслуживание и безопасность

• Регулярная проверка датчика пламени, состояния электродов и форсунок — не реже раз в квартал.
• Контроль работы реле давления и трансформатора розжига при каждой профилактике.
• Замена уплотнений, форсунок и элементов серво-привода по износу для сохранения стабильной характеристики расхода 6.4–35 нм³/ч.

FBR GAS XP 40/M — инженерно выверенное решение для задач 2026 года: модульность, цифровая интеграция в систему управления котельной и повышенные требования к энергоэффективности и безопасности.
