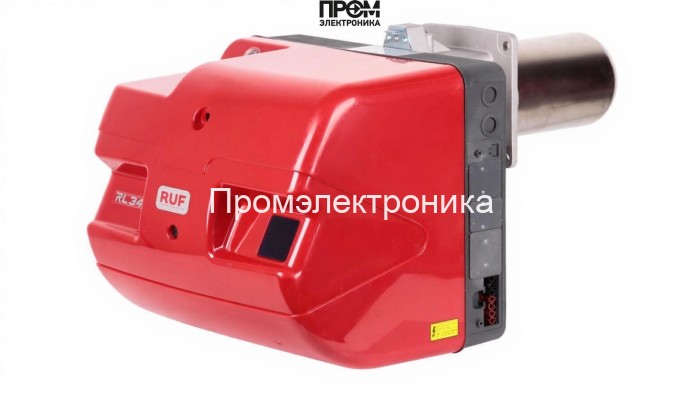

Дизельная горелка RUF RL 34/1 TC

Дизельная горелка RUF RL 34/1 TC — техническое описание для проектирования

Данный документ содержит концентрированную техническую сводку по дизельной горелке RUF RL 34/1 TC (арт. RU3470110). Описанные параметры и состав узлов позволяют инженерам и проектировщикам быстро оценить пригодность аппарата для промышленных котельных, насосных и технологических участков. Горелка рассчитана на рабочую мощность 107–398 кВт, электропитание 220 В, расход топлива 9–34 кг/ч, короткая пламенная труба 216 мм, класс защиты IP40.

Ключевые характеристики (итог)

• Вид топлива: дизельная
• Мощность: 107–398 кВт
• Исполнение: одноступенчатая
• Длина пламенной трубы: 216 мм
• Электропитание: 220 В, потребляемая мощность 600 Вт
• Электродвигатель: 300 Вт; шум — 70 дБ; вес — 32 кг
• Противодавление: 0–6.5 мбар; класс пылевлагозащиты IP40

Состав и основные функциональные узлы

Конструктивно горелка выполнена по модульному принципу. В состав ключевых узлов входят:

• Топливный насос — обеспечивает стабильную подачу дизтоплива под регулируемым напором, совместим с магистралью и фильтрующей системой.
• Форсунки — гарантируют распыление топлива с заданной факельной геометрией для короткой пламенной трубы 216 мм.
• Электроды и трансформатор розжига — формируют искру для надёжного поджига смеси в старте и при повторных розжигах.
• Датчик пламени — обеспечивает детекцию устойчивого горения и защиту при пропадании факела.
• Топочный автомат — программируемый модуль управления последовательностью пуска/остановки, контролирует циклы розжига и времени ожидания.
• Реле давления — мониторит и защищает систему от недопустимого противодавления; отключает подачу при превышениях.
• Сервопривод — регулирует положение заслонок и дозирование воздуха/топлива для оптимизации горения.
• Клапан (электромагнитный/шаровой) — обеспечивает аварийное перекрытие топливопроводов и обеспечивает безопасность при останове.

Монтаж, эксплуатация и техобслуживание

• Фланцевый монтаж на котёл, проверка герметичности топливной магистрали и корректного подключения земли.
• Проверка работы трансформатора розжига и состояния электродов при вводе в эксплуатацию и сервисе.
• Плановая замена форсунок и фильтров по регламенту; проверка и калибровка датчика пламени и реле давления.
• Диагностика топочного автомата и сервоприводов с контролем логов запуска — критична для безопасности и экономичности.

Преимущества для проекта

• Простая интеграция в автоматизированные котельные за счёт типового интерфейса 220 В и модульной архитектуры.
• Оптимизация расхода топлива при наличии корректно настроенного сервопривода и форсунок.
• Высокий уровень безопасности благодаря датчику пламени, реле давления и аварийному клапану.

RUF RL 34/1 TC — технически выверенное решение для средних и крупных котельных, где важна предсказуемость горения, лёгкость обслуживания и совместимость с современной автоматикой отопления.
