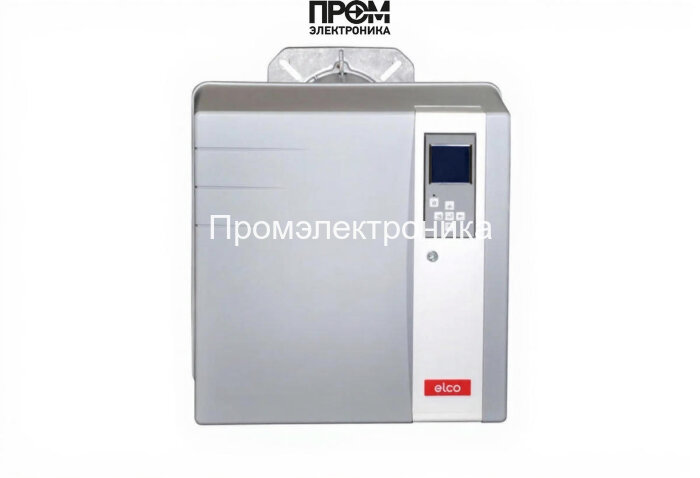

Газодизельная горелка Elco VGL 5.1000 M GT-D420 KN

Газодизельная горелка Elco VGL 5.1000 M GT-D420 KN — техническое описание и состав

Elco VGL 5.1000 M GT-D420 KN — профессиональная комбинированная газодизельная горелка прогрессивного типа, разработанная для промышленных и коммунальных котельных. Диапазон мощности 240–1000 кВт обеспечивает гибкость применения при различных тепловых нагрузках. Конструкция ориентирована на максимальную энергоэффективность и модульность, что упрощает внедрение, сервис и модернизацию в соответствии с требованиями энергоаудита 2026 года.

Ключевые технические параметры

• Тип: комбинированная (газ/дизель), прогрессивная регулировка
• Мощность: 240–1000 кВт
• Питание: 220 В, электродвигатель 1500 Вт, потребляемая мощность 2200 Вт
• Длина пламенной трубы: 215 мм, короткая конструкция
• Класс защиты: IP41; уровень шума: 81 дБ
• Рабочий диапазон температур: −10…+60 °C; противодавление 0–9 мбар

Комплектующие и узлы (основные детали)

Горелка выполнена по модульной схеме: каждый узел обеспечивает независимую функцию обеспечения устойчивого и безопасного горения. В состав входят следующие критически важные элементы:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переключении режимов и поддерживает заданное давление в магистрали.
• Датчик пламени — оптический или ионизационный датчик для мгновенного фиксирования наличия факела и защиты при погасании.
• Топочный автомат — контроллер воспламенения, последовательности пуска и аварийной блокировки по сигналам безопасности.
• Трансформатор розжига — генератор высокого напряжения для надежного образования искры при подаче топлива.
• Реле давления — обеспечивает контроль давления подачи жидкости/газа и запускает защитные сценарии при отклонениях.
• Форсунки — прецизионные сопла для дозированной подачи дизельного топлива; обеспечивают оптимальное распыление и стабильность горения.
• Сервопривод — модуль регулирования положения заслонок и дозирования газа; обеспечивает прогрессивную модуляцию мощности.
• Клапан — запорные и обратные клапаны для герметизации топливных контуров и предотвращения обратной утечки.
• Электроды — элементы розжига и контроля ионизационного тока факела; выполнены из коррозионно-стойких материалов.

Особенности эксплуатации и обслуживания

• Модульная конструкция упрощает доступ к форсункам, насосу и трансформатору розжига при техническом обслуживании.
• Рекомендуемые регламентные проверки: контроль датчика пламени и электродов, калибровка реле давления, проверка герметичности клапанов и состояние сервоприводов.
• Для стабильной работы соблюдайте требования по давлению газа рампы (5–19 мбар) и противодавлению в камере (0–9 мбар).

Вывод

Elco VGL 5.1000 M GT-D420 KN — высоконадежное решение для объектов с требованием быстрой смены топлива и точной модуляции мощности. Набор ключевых компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает безопасность, контролируемость и экономичную работу котла в 2026 году и далее при соблюдении регламентов установки и сервисного обслуживания.
