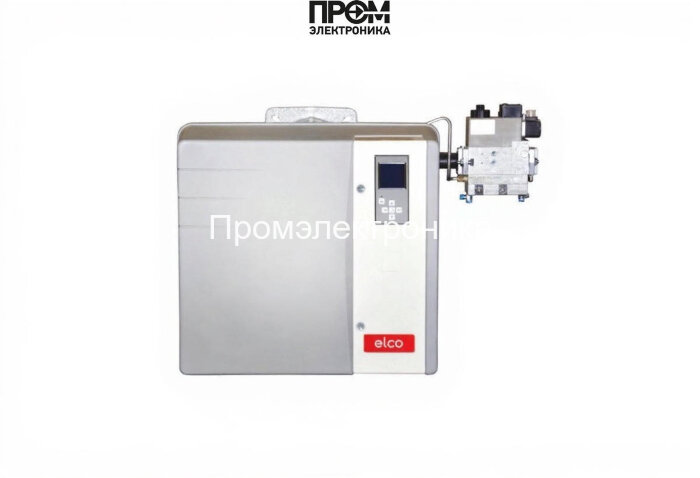

Газовая горелка Elco VG 5.1200 M KM d421

Газовая горелка Elco VG 5.1200 M KM d421 — техническое описание и состав узлов

Предлагаемая модель Elco VG 5.1200 M KM d421 — промышленная электронномодулируемая двухступенчатая газовая горелка мощностью 160–1160 кВт, разработанная для устойчивого, управляемого сжигания природного газа и пропана в котельных и технологических установках. Конструкция ориентирована на высокую сервисо- и энергоэффективность, соответствие требованиям по эмиссии NOx (EN 676, класс III) и простоту диагностики в эксплуатации.

Краткие технические параметры

• Диапазон мощности: 160–1160 кВт;
• Длина пламенной трубы: 325 мм; тип: стандартная;
• Питание: 220 В; потребляемая мощность: 2052 Вт; двигатель: 1500 Вт;
• Противодавление: 0–9 мбар; соединение газовой рампы: Rp 2" (d421);
• Степень защиты корпуса: IP21; уровень шума: 77 дБ; масса: 77 кг;
• Рабочая температура: от -10 до +60 °C; страна бренда: Италия.

Комплектующие и конструктивные детали

Горелка представлена модульной системой, допускающей оперативную замену элементов и блоковую диагностику. В состав узлов входят следующие ключевые компоненты:

• Топливный насос — обеспечивает стабильную подачу газа и поддерживает требуемое давление в рампе при различных режимах работы;
• Датчик пламени — оптический/ионный сенсор контроля присутствия пламени с высокой помехозащищённостью;
• Топочный автомат — электронный блок управления (Modulo M с MDE2) для реализации двухступенчатой и модулируемой работы, ведения лога и удаления ошибок;
• Трансформатор розжига — обеспечивает надежный искровой запуск при старте и повторных попытках зажигания;
• Реле давления — контроль противодавления и автоматическая блокировка при выходе параметров за пределы допустимых;
• Форсунки — высокоточные распылители/распределители газа на рампе d421 для формирования оптимальной смеси;
• Сервопривод — электропривод заслонок/дросселей с обратной связью для точной модуляции подачи воздуха;
• Клапан (газовый запорный) — с функцией контроля герметичности и быстрого перекрытия в аварийных режимах;
• Электроды — ионизационные и розжиговые электроды, обеспечивающие стабильность искрообразования и контроля пламени.

Применение и эксплуатационные преимущества

• Предназначена для водогрейных и паровых котлов средней и крупной мощности, тепловых пунктов и технологических печей;
• Плавная электронная модуляция снижает расход топлива и пиковые выбросы, повышая экономичность установки;
• Удобство обслуживания: доступ к огневой головке, модулю управления и газовой рампе упрощает плановый сервис;
• Встроенные функции диагностики и журнал событий облегчают работу сервисных инженеров и удалённый мониторинг.

Технический контроль перед запуском: проверка герметичности рампы d421, тестирование датчика пламени и реле давления, инспекция трансформатора розжига и целостности электродов. Для интеграции с котлом учитывать габариты 107.7×58.1×54.9 см и присоединение Rp 2".
