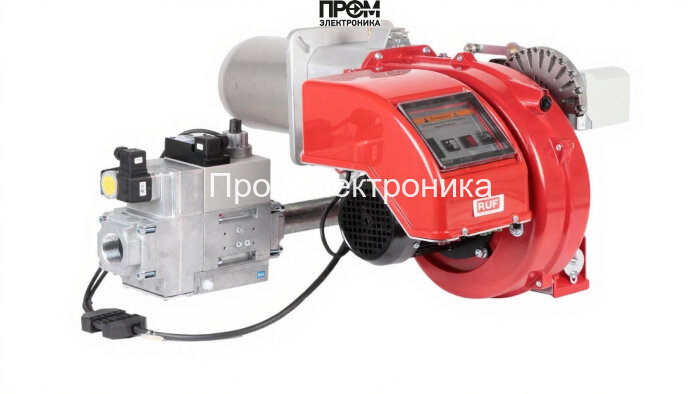

Газовая горелка RUF TRG 55 P L335 MV-DLE 215

Газовая горелка RUF TRG 55 P L335 MV-DLE 215 — техническое описание

Предлагаем компактное и надежное промышленное решение для водогрейных и паровых котлов — газовая горелка RUF TRG 55 P L335 MV-DLE 215. Модель рассчитана на диапазон мощности 101–550 кВт, двухступенчатое управление обеспечивает экономичную и стабильную модуляцию тепловой нагрузки. Конструкция оптимизирована для эксплуатации при противодавлении до 8.08 мбар и расходе газа 10–56 нм³/ч, что делает изделие универсальным для котельных и технологических камер.

Ключевые технические преимущества

• Диапазон мощности: 101–550 кВт — универсальность для среднего и крупного теплового оборудования;
• Двухступенчатая схема управления — баланс экономии и надежности розжига;
• Пламенная труба L335 Ø160 мм — направленность факела и эффективный теплообмен;
• Питание 220 В, электродвигатель 450 Вт, класс защиты IP40 — промышленная электросхема для стандартных условий;
• Комплектация: голова сгорания и газовая рампа — готовность к монтажу и пусконаладке.

Основные узлы и состав горелки

Конструктивно горелка включает проверенные узлы, обеспечивающие безопасность, управление подачей топлива и устойчивость горения. В состав входят:

• топливный насос — обеспечивает стабильное давление и подачу газа/смеси к форсункам;
• датчик пламени — контролирует наличие факела и обеспечивает аварийную блокировку при его отсутствии;
• топочный автомат (панель управления) — реализует логику запуска, контролирует последовательность операций и интеграцию с системами безопасности;
• трансформатор розжига — формирует искру высокого напряжения для надежного поджига;
• реле давления — мониторит давление топлива в рампе и предотвращает работу при отклонениях;
• форсунки — обеспечивают дозированную и равномерную подачу газа в головку сгорания;
• серводвигатель (сервопривод) — точно регулирует положение заслонок и дросселей для двухступенчатой работы;
• клапан (предохранительный/регулирующий) — гарантирует герметичность и аварийное перекрытие подачи топлива;
• электроды — элементы розжига и контроля пламени, выполненные для длительной эксплуатации.

Применение и эксплуатация

• Используется в котельных и промышленных печах, где требуется диапазон мощности 101–550 кВт.
• Рекомендуется регулярная диагностика датчика пламени, проверка форсунок и состояния трансформатора розжига.
• Плановое обслуживание: очистка сопловой группы, проверка сервопривода и реле давления не реже одного раза в год.

Технически выверенная конфигурация RUF TRG 55 P L335 MV-DLE 215 обеспечивает безопасность, простоту интеграции и соответствие современным требованиям энергоэффективности и надежности эксплуатации.
