Газовая горелка Baltur TBG 85 P MM415 A20C-R6/4

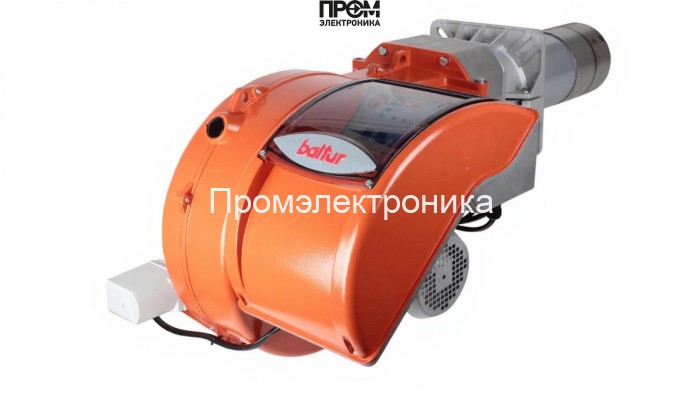

Газовая горелка Baltur TBG 85 P MM415 A20C-R6/4 — техническое описание и конструктивные узлы

Газовая горелка Baltur TBG 85 P MM415 A20C-R6/4 — промышленная двухступенчатая система подачи топлива, предназначенная для водогрейных и паровых котлов мощностью 170–850 кВт. Конструкция спроектирована для надёжной работы при электропитании 380 В и типичном потреблении ~1200 Вт, с электродвигателем привода 1100 Вт и пламенной трубой длиной 400 мм. Описание акцентировано на ключевых узлах и их функциональной роли в обеспечении безопасности, энергоэффективности и простоты обслуживания.

Краткие технические параметры

• Мощность: 170–850 кВт;
• Расход газа: 17.1–85 нм³/ч;
• Давление рампы: 2.8–41 мбар; противодавление: 0–10 мбар;
• Питание: 380 В; электродвигатель: 1100 Вт; потребляемая мощность: ~1200 Вт;
• Класс защиты: IP44; уровень шума: 73 дБ;
• Фланцевое соединение: Rp 1 1/2"; габариты: 123×64.5×52 см; масса: 57 кг.

Состав и основные узлы горелки

Конструктивно горелка состоит из модульных элементов, каждый отвечает за точность подачи, розжиг, контроль пламени и безопасность. В составе представлены следующие обязательные элементы:

• Топливный насос — обеспечивает стабильное давление и подачу газовой смеси к рампе; рассчитан на рабочие диапазоны давления;
• Газовая рампа и форсунки — распределяют газ по секциям горелки, форсунки настроены под диапазон 17.1–85 нм³/ч для равномерного горения;
• Трансформатор розжига — источник высоковольтных импульсов для электродов при запуске, гарантирует надёжный поджиг в любых температурах эксплуатации;
• Электроды — обеспечивают искровой розжиг и используются в связке с датчиками пламени для подтверждения устойчивого горения;
• Датчик пламени — фиксирует наличие/отсутствие пламени и передаёт сигнал в управляющий модуль для безопасного завершения цикла розжига;
• Топочный автомат — центральный контроллер последовательности работ: розжиг, переходы между ступенями, блокировки и аварийные сценарии;
• Сервопривод — механический исполнитель для регулировки заслонок и подачи топлива при переходе между ступенями;
• Клапан — запорный и предохранительный клапаны в газовой магистрали; реализуют аварийное отсечение подачи;
• Реле давления — контроля давления в рампе и аварийной сигнализации при выходе параметров за пределы нормы.

Функциональные особенности и обслуживание

• Модульная конструкция упрощает диагностику: быстрый доступ к головке сгорания и рампе сокращает время ТО;
• Синергия датчика пламени, трансформатора розжига и автоматической логики обеспечивает безопасный и экономичный розжиг и работу двухступенчатой схемы;
• Рекомендуется проверять состояние форсунок и электродов при каждом плановом обслуживании, контролировать параметры давления рампы и работу реле давления;
• При монтаже соблюдать требования заземления и электропитания 380 В, проверять крепления привода и целостность уплотнений.

Заключение

Baltur TBG 85 P MM415 A20C-R6/4 — промышленная горелка с расширенным набором защит и контролей, оптимальная для блочных и модульных котельных. Точная настройка форсунок, корректная работа топочного автомата и своевременное обслуживание топливного насоса, реле давления и датчика пламени продлевают ресурс и обеспечивают высокую энергоэффективность и безопасность эксплуатации.
