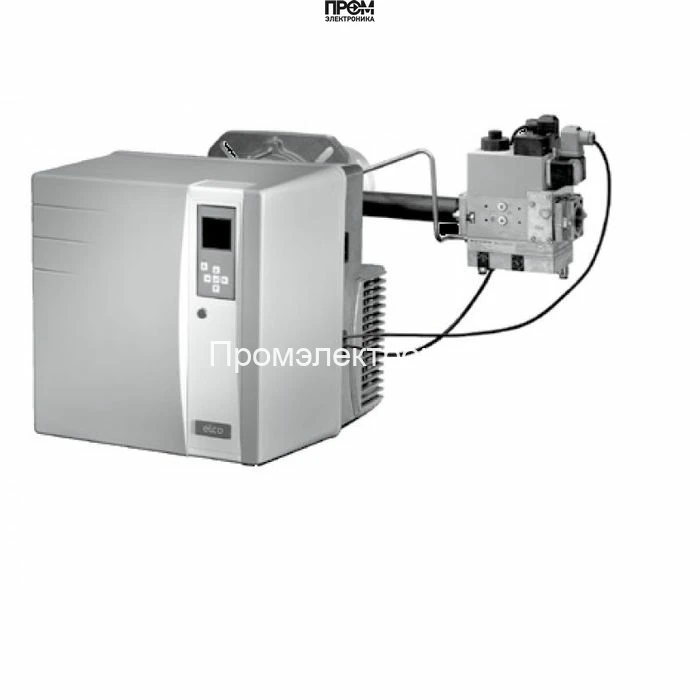

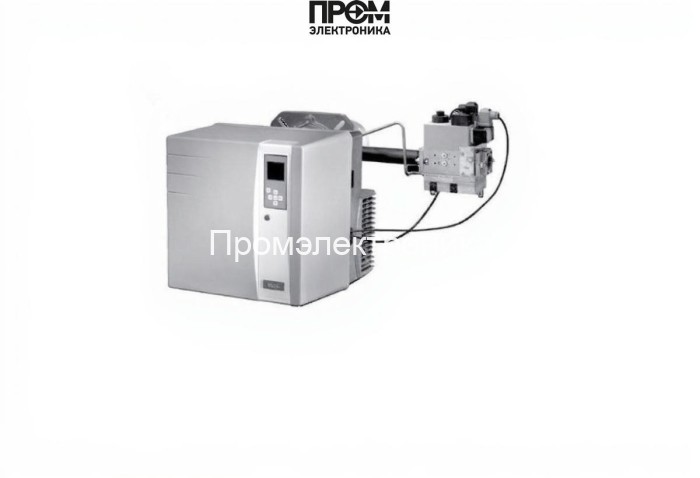

Газовая горелка Elco VG 4.440 DP E KN d339 — техническое описание и состав узлов

Elco VG 4.440 DP E KN — промышленная газовая горелка прогрессивного типа для работы на природном газе и пропане, обеспечивающая регулируемую мощность в диапазоне 110–440 кВт. Конструкция спроектирована для долговременной эксплуатации в системах водогрейных и паровых котлов, теплогенераторов и технологических печей. Описание носит технический характер и ориентировано на специалистов по монтажу, наладке и сервисному обслуживанию.

Ключевые технические параметры

• Мощность: 110–440 кВт;
• Тип топлива: природный газ / пропан (с переналадкой рампы);
• Пламенная труба: короткая, длина 212 мм;
• Газовая рампа: d339 (1 1/2" — Rp2" /TC);
• Электропитание: 220 В; электродвигатель нагнетателя 420 Вт; потребляемая мощность 606 Вт;
• Противодавление в топке: 0–5 мбар; класс защиты IP21; рабочая температура −15…+60 °C;
• Уровень шума: до 70 дБ; масса: 54 кг; габариты: 85.2×46.5×47.5 см; тип соединения: Rp 2".

Состав и функциональные узлы горелки

Для оперативного понимания состава агрегата приведён перечисляемый перечень основных элементов и их функциональная роль. Это помогает при диагностике неполадок, планировании ТО и подборе запасных частей.

• Топливный насос — обеспечивает стабильную подачу топлива к рампе и поддержание требуемого рабочего давления в газовой системе;
• Форсунки (газовые сопла) — формируют факел и обеспечивают оптимальное соотношение газ/воздух при разных нагрузках;
• Датчик пламени — контролирует наличие горения и формирует сигнал защиты в случае погасания;
• Топочный автомат — контроллер управления процессом розжига, поддержания режима и реализации аварийных алгоритмов;
• Трансформатор розжига — высоковольтный узел для образования искры и стабильного поджига топливо-воздушной смеси;
• Реле давления — отслеживает давление воздуха/газа и блокирует запуск при выходе параметров за пределы допустимых;
• Сервопривод — приведение газовой заслонки и регуляции подачи топлива в режимах «плавное регулирование»;
• Клапан (запорный/регулирующий) — обеспечивает герметичность и точную модуляцию расхода топлива;
• Электроды поджига и контроля — обеспечивают стабильную искру и совместную работу с датчиком пламени для безопасного розжига.

Особенности конструкции и эксплуатационные преимущества

• Компактный литой корпус с шумопоглощающей облицовкой для пониженного акустического фона и защиты внутренних узлов;
• Прогрессивная регулировка мощности — возможность точной подстройки под требуемую тепловую нагрузку без резких переключений;
• Высокая степень автоматизации: встроенный контроллер топочного автомата сохраняет параметры и выполняет диагностику;
• Удобство сервисного доступа: быстрый демонтаж пламенной трубы, доступ к форсункам, электродам и системе газовой рампы;
• Соответствие промышленным стандартам безопасности и эксплуатационным требованиям для котельных установок.

Рекомендации по монтажу и обслуживанию

• Монтаж и пуско-наладку выполнять квалифицированным персоналом с проверкой герметичности газовой рампы и соответствия входного давления;
• Регулярные проверки: фильтра рампы и состояния форсунок — ежемесячно; контроль изоляции и реле — раз в 6 месяцев; полная калибровка автоматики — ежегодно;
• В запасной комплект включать: набор электродов, комплект уплотнений, запасные форсунки, фильтр рампы и сервисный комплект для сервопривода;
• При эксплуатации учитывать ограничение по питающему напряжению: защитное отключение при напряжении ниже 185 В.

Назначение и области применения

• Котлы водогрейные и паровые средних мощностей, индустриальные теплогенераторы;
• Пищевые и химические печи с требованием точного поддержания температуры;
• Объекты коммунального хозяйства, тепличные комплексы, производственные цеха и резервные установки.

Elco VG 4.440 DP E KN — технически выверенное решение для профессионального применения, сочетающее энергоэффективность, модульность узлов и простоту обслуживания. При выборе обращайте внимание на соответствие рампы d339, условия противодавления и требования по электропитанию для безопасной и экономичной эксплуатации.
