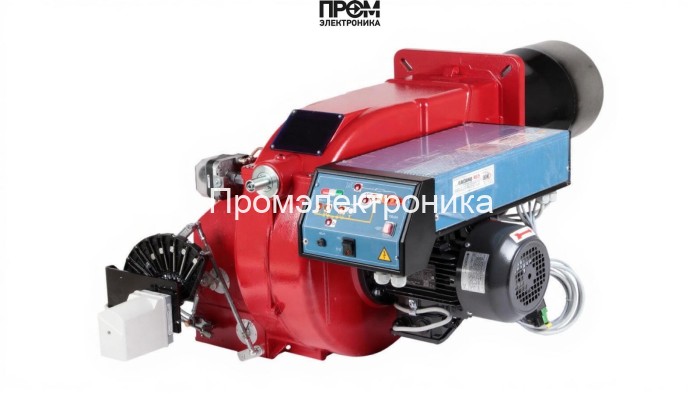

Газовая горелка CIB Unigas P71 M-PR.L.RU.A.8.40.EA

Газовая горелка CIB Unigas P71 M-PR.L.RU.A.8.40.EA — техническое описание и состав узлов

Представленная модель — промышленная прогрессивная газовая горелка с электронной системой управления, спроектированная для устойчивой и эффективной работы в котельных средних мощностей. Описание ориентировано на инженеров и специалистов по монтажу: раскрыты конструктивные узлы, функциональные связи и критические параметры, влияющие на КПД, стабильность пламени и безопасность эксплуатации. При разработке учитывались современные требования 2026 года к энергосбережению, мониторингу и минимизации выбросов.

Ключевые узлы и состав горелки

• Топливный насос — обеспечивает стабильное подведение газовой смеси к рампе, сглаживает пульсации давления и поддерживает равномерный расход при переменной нагрузке.
• Датчик пламени — оптический/ионный модуль контроля наличия горения; интегрируется с автоматиками для мгновенной блокировки подачи топлива при затухании.
• Топочный автомат (менеджер горения) — электронный контроллер, реализующий последовательность розжига, мониторинга и аварийной остановки; поддерживает программирование режимов и телеметрию.
• Трансформатор розжига — высоковольтный модуль, формирующий искру для электродов; построен с учетом надежности при частых циклах включения.
• Реле давления — защитный элемент, контролирующий минимальное и максимальное давление в рампе; инициирует блокировку при отклонениях за пределы допуска.
• Форсунки — сопловые вставки в пламенной трубе, формируют геометрию факела и влияют на коэффициент смешения газа с воздухом.
• Сервопривод — исполнительный механизм для позиционирования заслонок/клапанов; обеспечивает плавное прогрессивное регулирование мощности.
• Клапан (электромагнитные и управляемые клапаны рампы) — обеспечивают ступенчатую или плавную перекрывающую функцию подачи топлива с высокой герметичностью.
• Электроды — рабочие элементы розжига и ионизационного контроля, рассчитанные на длительную эксплуатацию при высоких температурах.

Технические параметры

• Мощность: 300–1650 кВт
• Длина пламенной трубы: 495 мм (удлинённая)
• Электропитание: 220/380 В; электродвигатель 2200 Вт; потребляемая мощность 2700 Вт
• Класс защиты: IP40; рабочая температура помещения: -10…+50 °C
• Давление в рампе: 4–75 мбар (ограничение перед мультиблоком 360 мбар); противодавление в топке: -1…13 мбар
• Расход газа: 32–127 нм³/ч; присоединение: Rp 1 1/2" / DN 40
• Габариты: 118.8 × 90 × 53.1 см; вес: 85 кг

Принципы работы и эксплуатационные рекомендации

• Последовательность розжига управляет трансформатором розжига и электродами, контроль пламени обеспечивает датчик, при отказе топочный автомат инициирует останов.
• Сервопривод и клапаны реализуют прогрессивное регулирование: плавное изменение подачи топлива снижает динамические перегрузки топки и экономит энергию.
• Реле давления и блок контроля утечек интегрированы в систему безопасности; регулярная проверка их настройки обязательна при вводе в эксплуатацию и плановом обслуживании.
• Рекомендуется проводить инспекцию форсунок и электродов по регламенту в зависимости от качества топлива; поддерживать чистоту пламенной трубы для сохранения коэффициента теплопередачи.

Горелка CIB Unigas P71 M-PR.L.RU.A.8.40.EA представляет собой модульную, диагностически-современную систему, готовую к интеграции в автоматизированные котельные комплексные решения, соответствующие требованиям энергоэффективности и экологического контроля 2026 года.
