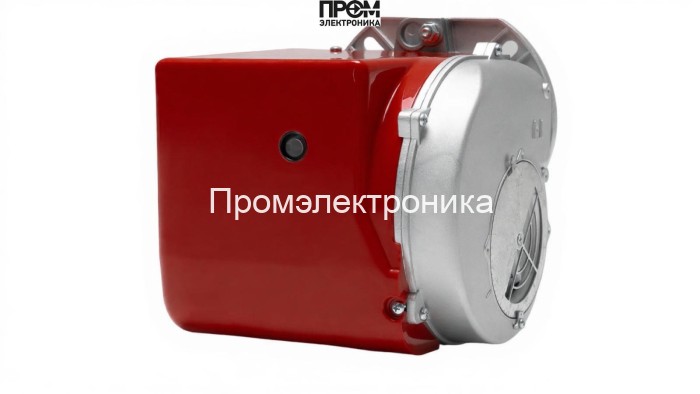

Дизельная горелка Flameair FAL 5

Техническое описание дизельной горелки Flameair FAL 5

Дизельная горелка Flameair FAL 5 — промышленный одноступенчатый агрегат для стабильного сжигания жидкого топлива в котельных малой и средней мощности. Исполнение оптимизировано под питание 220 В, тепловая мощность 20–59 кВт при расходе топлива 2–6 кг/ч. Конструкция рассчитана на эксплуатацию в типовых котельных и теплогенераторах, обеспечивая высокую надёжность, простоту обслуживания и совместимость с модульными системами автоматики.

Ключевые технические элементы и составные узлы

• Топливный насос — низкого давления, обеспечивает точную подачу топлива в рабочем диапазоне 2–6 кг/ч, допускает регулировку производительности при пусконаладке.
• Форсунки и голова сгорания — форсунка распыляет топливо в камеру предварительного смешивания; конструкция головы обеспечивает стабильное образование факела.
• Трансформатор розжига и электроды — генерируют искру для воспламенения топлива; электроды выполнены с защитой от коррозии и лёгкой заменой при ТО.
• Датчик пламени — ионизационный/оптический сенсор для мгновенного контроля наличия пламени и обеспечения безопасности работы.
• Топочный автомат (электронный блок управления) — управляет последовательностью розжига, контролирует сигналы датчика пламени, реализует логику блокировки и перезапуска.
• Реле давления — контролирует давление воздуха/тяги в камере и блокирует работу при отклонениях от заданных параметров.
• Сервопривод и воздушная заслонка — регулируют подачу воздуха в камеру сгорания, обеспечивая оптимизацию смеси и стабильность горения.
• Клапан (топливный) — электромагнитный запорный клапан обеспечивает безопасное отсечение подачи топлива при аварийных ситуациях.

Функциональные особенности и преимущества

• Одноступенчатая система управления — простая и надёжная логика включения/выключения, минимальное количество отказов в циклах пуск/стоп.
• Модульная конструкция — быстрый доступ к основным узлам (насос, форсунка, блок управления), облегчённый ремонт и замена компонентов.
• Экономичное потребление топлива и широкий диапазон мощности 20–59 кВт — оптимизация для разных режимов нагрузки.
• Унификация узлов безопасности (датчик пламени, реле давления, клапан) — соответствие современным требованиям промышленной безопасности.

Рекомендации по установке и обслуживанию

• Монтаж производить на фланец котла с герметизацией и соблюдением требований по тяге и дымоходу.
• При пусконаладке настроить давление насоса, проверить искрообразование трансформатора розжига и калибровать датчик пламени.
• Регулярное ТО: проверка электродов, очистка форсунки, замена фильтрующих элементов и тестирование реле давления не реже 1 раза в 6–12 месяцев.
• Использовать рекомендованное дизельное топливо и квалифицированный персонал для обслуживания топочного автомата и сервопривода.

Flameair FAL 5 — технически выверенное решение для современных котельных: акцент на надёжность, безопасность и удобство интеграции в автоматизированные тепловые схемы. Оптимальная конфигурация узлов обеспечивает долговременную эксплуатацию с минимальными затратами на обслуживание.
