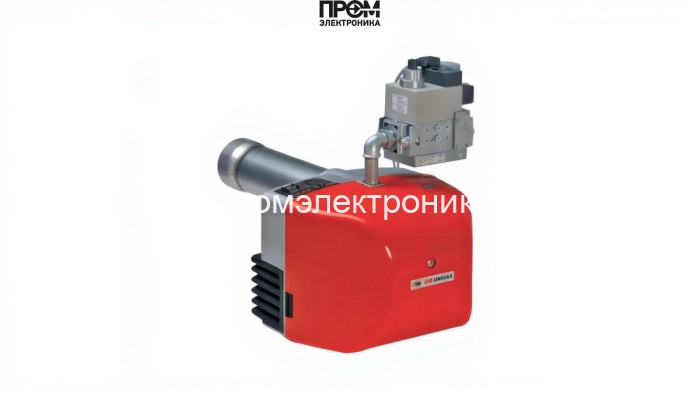

Газовая горелка CIB Unigas NG120 M-.TN.L.RU.A.1.15

Газовая горелка CIB Unigas NG120 — техническое описание и конструктивные элементы

Газовая горелка CIB Unigas NG120 разработана для промышленного и коммунально-бытового применения, обеспечивая стабильный и контролируемый нагрев в диапазоне мощности 60–120 кВт. Модель представляет собой одноступенчатую блок-модульную систему с удлинённой пламенной трубой 270 мм и газовой рампой Rp 1/2", спроектированную с акцентом на эксплуатационную надёжность, безопасность и простоту обслуживания. Оборудование адаптировано для работы на природном газе (метан), рассчитано на подключение к стандартной сети 220 В и оптимизировано для современных требований энергоэффективности и экологического контроля 2026 года.

Ключевые узлы и составные детали

Конструкция горелки включает следующие обязательные функциональные элементы, каждый из которых выполняет специфическую задачу в цепочке подачи, розжига и контроля горения:

• Топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам при минимальных перепадах давления и защищает систему от гидравлических колебаний.
• Датчик пламени — электронный элемент контроля наличия устойчивого факела, быстродействующий для предотвращения обратного вбрасывания газа и незапланированных сбросов.
• Топочный автомат — блок логики управления последовательностью розжига, контроль времени поджига, выключения и блокировок по безопасности.
• Трансформатор розжига — высоковольтный источник для создания искры на электродах, обеспечивающий надёжный и быстрый поджиг в широком диапазоне температур.
• Реле давления — устройство контроля подачи/противодавления (рабочий диапазон -1…4 мбар), предотвращающее работу при недопустимых параметрах системы.
• Форсунки — регулируют фактическую подачу газа к пламенной трубе; подбор типоразмеров обеспечивает оптимальный расход 6.4–12.7 нм³/ч и стабильность горения.
• Сервопривод — электромеханический привод (электродвигатель 180 Вт) для точной регулировки подачи воздуха/газа и открытия/закрытия заслонок в динамических режимах.
• Клапан — запорные механизмы (в модели установлены два запорных клапана) для быстрого перекрытия подачи топлива при аварии или обслуживании.
• Электроды — элементы розжига и контроля, взаимоувязанные с трансформатором и датчиком пламени для обеспечения стабильного старта и мониторинга факела.

Технические характеристики и эксплуатационные параметры

• Мощность: 60–120 кВт; одноступенчатое управление мощности.
• Питание: 220 В; потребляемая мощность: 480 Вт; электродвигатель привода: 180 Вт.
• Длина пламенной трубы: 270 мм; тип соединения: Rp 1/2"; номинальный диаметр: DN 15.
• Рабочая температура: от -10 до +50 °C; класс пылевлагозащиты: IP40.
• Противодавление: -1…4 мбар; давление на рампе: 4–15.5 мбар; расход газа: 6.4–12.7 нм³/ч.
• Масса: 18 кг; габариты: 66 × 37.4 × 53.7 см.

Обслуживание, безопасность и рекомендации по интеграции

• Регулярная проверка герметичности газовой рампы и состояния уплотнений, контроль работы реле давления и датчика пламени.
• Ежемесячная инспекция форсунок и электродов; плановое ТО 6–12 месяцев с тестированием топочного автомата и трансформатора розжига.
• Использование оригинальных запчастей CIB Unigas для замены клапанов, форсунок и сервоприводов для сохранения паспортных характеристик.
• Интеграция в котельные и технологические установки должна учитывать паспортные данные котла, допустимое противодавление и параметры газовой сети.

Описание ориентировано на специалистов по теплотехнике, монтажников и сервис-инженеров, которым важна полная картина конструкционных узлов и эксплуатационных пределов CIB Unigas NG120. Конфигурация обеспечивает надёжность, безопасность и соответствие современным требованиям энергоэффективности и мониторинга работы горелочных установок 2026 года.
