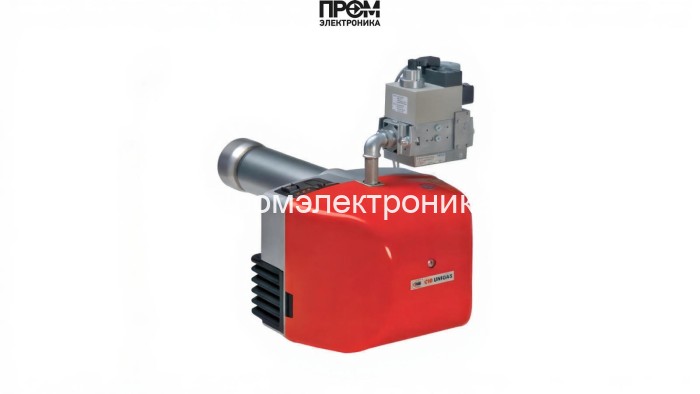

Газовая горелка CIB Unigas NG120 M-.TN.S.RU.A.0.15

Газовая горелка CIB Unigas NG120 — техническое описание и состав

Газовая горелка CIB Unigas NG120 предназначена для стабильной работы на природном газе (метан) и обеспечивает тепловую мощность в диапазоне 60–120 кВт. Конструкция ориентирована на промышленное и коммунально-бытовое применение: модульная компоновка, стандартные присоединения DN 15 / Rp 1/2" и защита IP40 обеспечивают простую интеграцию в существующие котельные и технологические установки. Описание составлено в техническом стиле с выделением конструктивных узлов и эксплуатационно-технических параметров для быстрого принятия решений при проектировании и сервисном обслуживании.

Основные узлы и комплектующие

• Топливный насос — обеспечивает стабильную подачу газа на рампу и форсунки при рабочем давлении 4–15.5 мбар.
• Датчик пламени — контролирует наличие факела и обеспечивает безопасность остановки при пропадании горения.
• Топочный автомат — логическая часть управления розжигом и защитой, реализует одноступенчатую схему включения.
• Трансформатор розжига — генерирует высоковольтный импульс для электронных электродов, обеспечивает надежный поджиг.
• Реле давления — следит за давлением в рампе и блокирует подачу при выходе параметров за пределы нормы.
• Форсунки — формируют факел и дозируют расход газа (6.4–12.7 нм³/ч) в зависимости от мощности.
• Сервопривод — управляет положением клапана и регулирует производительность в типовых схемах управления.
• Клапан (запорный и предохранительный) — обеспечивает герметичность и аварийное перекрытие подачи газа.
• Электроды — контроль розжига и ионизации пламени, выполнены для длительной эксплуатации в агрессивных условиях.

Ключевые технические характеристики

• Мощность: 60–120 кВт.
• Питание: 220 В, потребляемая мощность 480 Вт, электродвигатель 180 Вт.
• Длина пламенной трубы: 170 мм; тип: стандартная.
• Расход газа: 6.4–12.7 нм³/ч; давление рампы: 4–15.5 мбар; противодавление: -1…4 мбар.
• Подключение: DN 15, Rp 1/2"; рабочая температура: -10…50 °C.
• Габариты: 56×37.4×53.7 см; вес: 18 кг; класс защиты: IP40.
• Страна бренда: Италия.

Преимущества и области применения

• Компактность и модульность — быстрая замена и минимальные требования к монтажному пространству.
• Высокая технологичность управления — упрощенная одноступенчатая схема для надежной эксплуатации.
• Универсальность применения — водогрейные и паровые котлы малой и средней мощности, коммерческие объекты, малые производства.
• Экономичность и простота обслуживания — минимальный набор регламентных операций и доступные сервисные узлы.

Рекомендации по монтажу и обслуживанию

• Устанавливать согласно инструкции производителя и местным нормам по газовой безопасности.
• Обеспечить защиту от влаги при наружном исполнении (IP40 требует закрытого помещения или кожуха).
• Периодический контроль: герметичность рампы, состояние форсунок и электродов, проверка датчика пламени и реле давления не реже одного раза в год.
• При переналадке на другие виды топлива (пропан‑бутан) согласовать изменения сопел и регулировок с производителем.

Данное техническое описание содержит исчерпывающую сводку по конструкции, ключевым узлам и эксплуатации горелки CIB Unigas NG120 и предназначено для инженеров, проектировщиков и сервисных специалистов, принимающих решение о выборе и интеграции горелочного оборудования в 2026 году.
