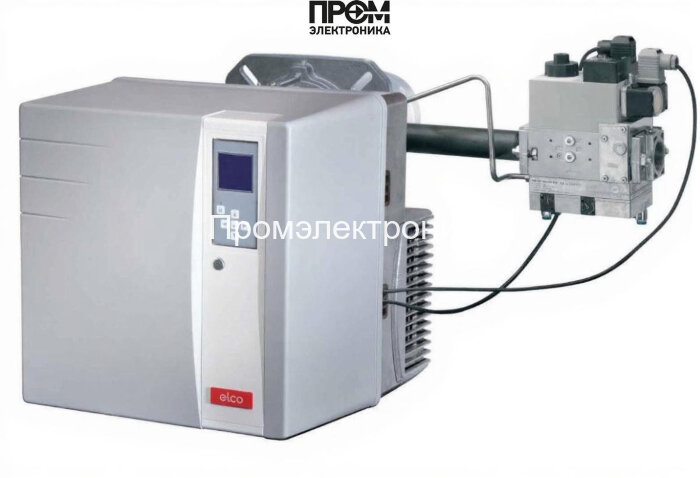

Газовая горелка Elco VG 4.440 D E KN d214 — техническое описание

Газовая горелка Elco VG 4.440 D E KN d214 (арт. 3836398) — промышленный наддувной агрегат для работы на природном газе и пропане. Разработана для надежной эксплуатации в системах отопления, ГВС и технологического нагрева. Соответствует требованиям по выбросам (класс III EN676) и предназначена для монтажа на котлы и теплогенераторы стандартов EN 303 и DIN 4794/30697.

Краткие технические характеристики

• Бренд: Elco (Италия)
• Вид топлива: газовая
• Мощность: от 110 до 440 кВт
• Исполнение: двухступенчатая (2-ступенчатое регулирование)
• Тип пламенной трубы: короткая, длина 212 мм
• Газовая рампа: d214 - 1 1/2" - Rp2"
• Тип соединения: резьбовое Rp 2"
• Электродвигатель: 420 Вт; потребляемая электрическая мощность: 606 Вт
• Электропитание автоматики: 220 В
• Класс пылевлагозащиты: IP21
• Уровень шума: 70 дБ
• Противодавление: от 0 до 5 мбар
• Рабочая температура: от -15 до +60 °C
• Вес: 45 кг; габариты: 85.2×46.5×47.5 см

Конструкция и комплектация

Конструкция горелки выполнена по модульному принципу для упрощения монтажа и сервисного обслуживания. В комплект поставки входят следующие узлы:

• корпус горелки в компактном кубическом исполнении;
• голова сгорания (короткая пламенная труба, длина 212 мм);
• газовая рампа d214 (1 1/2" - Rp2") с запорной и регулирующей арматурой;
• электродвигатель вентилятора (420 Вт) и коллектор нагнетания;
• микропроцессорный блок управления и безопасности TCG 2xx;
• информационная панель MDE2 (экран и кнопки ввода) для диагностики и настройки;
• комплект датчиков, электродов розжига и кабелей для подключения;
• крепежные фланцы и прокладки для соединения Rp 2".

Функциональные особенности

• Двухступенчатая модуляция мощности обеспечивает устойчивое горение в диапазоне 110–440 кВт.
• Микропроцессорное управление TCG 2xx контролирует все режимы безопасности и автоматически реагирует на отклонения питающего напряжения (отключение при <185 В).
• Интерфейс MDE2 позволяет мониторить параметры, просматривать логи и сохранять настройки (RTC сохраняет конфигурацию в течение сезона).
• Оптимизированная огневая голова снижает выбросы и повышает коэффициент полезного действия теплогенератора.

Примеры реального использования

1. Промышленные котельные: комплектование секционных и литых котлов EN 303 для предприятий пищевой и химической промышленности.
2. Системы ГВС и технологического пара: обеспечение стабильного нагрева в локальных теплогенераторах и паровых установках с допустимым противодавлением до 5 мбар.
3. Цеховые и складские тепловые пушки и воздуходувки: быстрый нагрев больших объемов воздуха при утилизации естественной тяги или принудительной циркуляции.

Преимущества

• Соответствие экологическим требованиям (EN676, класс III) — сниженные NOx/CO выбросы.
• Широкий диапазон мощности — подходит для котлов средней и большой мощности.
• Компактная конструкция и удобный доступ к огневой голове — минимизация времени ТО.
• Надежная автоматика TCG 2xx и удобный интерфейс MDE2 — простая интеграция в систему управления предприятием.
• Высокая электрическая устойчивость и защита при понижении питающего напряжения.

Обслуживание и эксплуатация

Горелка разработана с упором на быструю и предсказуемую сервисную операцию. Рекомендуемая последовательность обслуживания:

• ежесезонная проверка состояния газовой рампы, уплотнений и соединений;
• контроль состояния электродов розжига и очистка огневой головы от сажи и отложений;
• проверка датчиков давления и температуры, тестирование блока TCG 2xx и интерфейса MDE2;
• проверка вращения вентилятора, подшипников и целостности ременной передачи (при наличии);
• регистрация параметров в журналах ТО и сохранение настроек RTC перед консервацией.

При правильной эксплуатации срок службы узлов горелки определяется графиком технического обслуживания и качеством топлива. Вес 45 кг и компактные габариты упрощают монтаж и замену агрегата.

Совместимость с котлами

• Рекомендована для котлов, соответствующих EN 303 и DIN 4794/30697.
• Подходит для оборудования с входным фланцем Rp 2" и допустимым противодавлением до 5 мбар.
• Оптимальна для водогрейных и паровых котлов мощностью 110–440 кВт.

FAQ (часто задаваемые вопросы)

• Какие виды топлива поддерживаются? Природный газ и пропан.
• Какая электро-питательная конфигурация? Автоматика 220 В, электродвигатель вентилятора 420 Вт, потребляемая мощность 606 Вт.
• Каков уровень шума при работе? Около 70 дБ на месте установки.
• Можно ли использовать при отрицательных температурах? Да, эксплуатационный диапазон — от -15 °C до +60 °C.
• Какие габариты для монтажа? Габариты горелки: 85.2×46.5×47.5 см, вес 45 кг.
