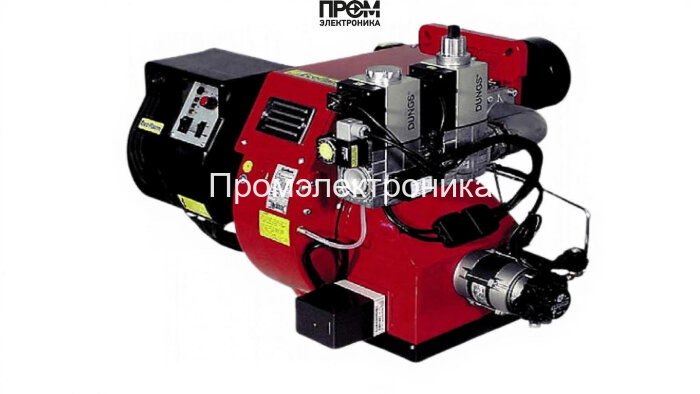

Газодизельная горелка Ecoflam MULTICALOR 70 PR-AB TC MB-DLE 410

Техническое описание газодизельной горелки Ecoflam MULTICALOR 70 PR-AB TC MB-DLE 410

Предлагаемая горелка Ecoflam MULTICALOR 70 PR-AB TC MB-DLE 410 — профессиональное промышленное решение для комбинированной работы на газе и дизтопливе. Конструкция рассчитана на эксплуатацию в диапазоне мощности 190–700 кВт и обеспечивает стабильное горение при длине пламенной трубы 175 мм. Устройство разработано с учётом требований надёжности, энергоэффективности и простоты сервисного обслуживания: модульная компоновка позволяет быстро получить доступ к ключевым узлам и заменить износившиеся компоненты.

Ключевые технические компоненты

• Топливный насос — обеспечивает дозированную подачу дизельного топлива при переходе в жидкотопливный режим. Насос адаптирован к работе с фильтрацией топлива промышленного класса.
• Датчик пламени — оптический/ионный сенсор контроля наличия факела, интегрируется в систему безопасности топочного автомата.
• Топочный автомат — модуль управления запуском, остановом и защитой по сигналам датчиков; реализует алгоритмы модуляции мощности и переключения топлива.
• Трансформатор розжига — высоковольтный модуль для образования искрового разряда на электродах при запальном цикле.
• Реле давления — контролирует давление в газовой рампе и подачу воздуха, интегрируется с системами аварийного отключения.
• Форсунки — комплект сменных сопел для дизельного режима, рассчитанных на равномерное распыление и стабильную смесь с воздухом.
• Сервопривод — управляет положением заслонок и дозированием воздушного и топливного потоков при модуляции.
• Клапан — электромагнитные и запорные клапаны для газовой и жидкой линии, обеспечивают герметичность и быстрый стоп-перекрытие.
• Электроды — комплект зажигания и ионизационного контроля, рассчитанные на интенсивную циклику включений/выключений.

Технические параметры и эксплуатация

• Диапазон мощности: 190–700 кВт.
• Электропитание: 220 В / 380 В; электродвигатель вентилятора — 740 Вт.
• Давление газовой рампы: 23–75 мбар; противодавление в топке: 0–8,3 мбар.
• Тип соединения: Rp 1"; габариты: 73×78×48 см; рабочая температура: от -10 до +60 °C.

Обслуживание и безопасность

Модель спроектирована для простого обслуживания: регулярная проверка форсунок, топливного насоса, состояния электродов и трансформатора розжига продлевает ресурс. Топочный автомат совместно с датчиком пламени и реле давления образуют многоуровневую систему защиты от непрогара, утечек и перегрузок. Рекомендуется плановое ТО каждые 3–6 месяцев в зависимости от режима работы и качества топлива.

Вывод

Ecoflam MULTICALOR 70 PR-AB TC MB-DLE 410 — компактная и мощная газодизельная горелка для промышленных котлов, где требуется надёжное резервирование вида топлива и точная модуляция мощности. Набор ключевых узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает безопасную, экономичную и управляемую работу в условиях современных промышленных требований 2026 года.
