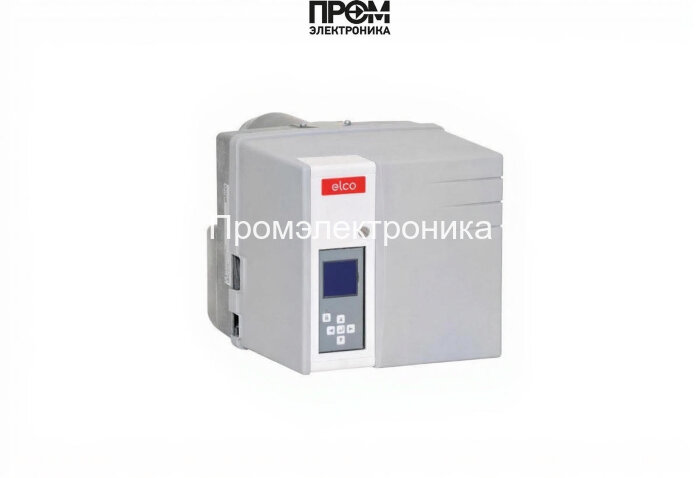

Газовая горелка Elco VG 3.350 V E (арт. 3836535) — техническое описание

Газовая горелка Elco VG 3.350 V E — промышленное решение итальянского бренда Elco, разработанное для эффективного сжигания природного и попутного газа в котельных и технологических паровых установках. Соответствует требованиям по эмиссии NOx (класс III по EN 676), оснащена системой AGP пропорционального регулирования газо-воздушной смеси и Variatron — регулятором оборотов вентилятора для оптимизации энергопотребления и снижения уровня шума.

Ключевые технические характеристики

• Вид топлива: газовая
• Диапазон мощности: от 105 до 350 кВт
• Исполнение: прогрессивная-пневморегулируемая, двухступенчатая
• Электропитание: 220 В
• Электродвигатель: 300 Вт
• Потребляемая электрическая мощность: 583 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: 62 дБ
• Противодавление: от 0 до 3.6 мбар
• Вес: 30 кг
• Габариты: 57.6 × 37.9 × 37.9 см
• Рабочая температура: от -15 до +70 °C
• Страна бренда: Италия
• Комплектация: без газовой рампы, без головы сгорания (поставка без газораспределительного узла и сменной головки — учитывать при комплектации котла)

Преимущества и эксплуатационные преимущества

• Соответствие EN 676 (класс III) — минимальные выбросы NOx при стабильном факеле горения.
• Энергоэффективность: Variatron + AGP обеспечивают сокращение энергозатрат на вентилятор до 50–60% в типичных режимах работы.
• Надёжность: алюминиевый корпус со съёмным жаростойким кожухом, защита IP21, стабильная работа при колебаниях напряжения и температуры воздуха.
• Удобство настройки и мониторинга: система управления MDE2 с дисплеем и меню, сохранение настроек после техобслуживания.
• Низкий уровень шума (62 дБ) — применимо для котельных с повышенными санитарными требованиями.

Конструкция и состав горелки

1. Корпус и кожух: алюминиевый корпус со съёмным жаростойким композитным кожухом — обеспечивает теплоизоляцию и защиту компонентов.
2. Вентилятор с регулируемой скоростью (Variatron) — обеспечивает точный воздухообмен и энергоэкономию.
3. Электродвигатель вентилятора — 300 Вт; суммарное потребление установки ≈ 583 Вт.
4. Система подачи и регулирования смеси AGP — пропорциональное регулирование газо-воздушного соотношения для стабильного горения при изменении нагрузки.
5. Блок управления MDE2 с дисплеем — визуализация параметров, сохранение настроек, аварийные логи.
6. Огневая головка запатентованной конструкции (обеспечивает низкие выбросы NOx) — учитывать, что в комплект поставки конкретного артикулa головка сгорания может отсутствовать.
7. Электроразвёртка и коммутация — встроенные защитные и управляющие алгоритмы для безопасного запуска и остановки.

Важно: в поставку по артикулу 3836535 горелка поставляется без газовой рампы и без головы сгорания. При проектировании системы необходимо предусмотреть совместимую газовую рампу и подходящую головку сгорания.

Примеры реального применения

• Водогрейные котлы бытового и промышленного назначения — нагрев инженерных систем и технологической воды при мощности 105–350 кВт.
• Паровые котлы низкого и среднего давления — получение технологического пара для производственных процессов.
• Теплообменные агрегаты и термопункты в жилых и коммерческих комплексах.
• Реконструкция котельных: замена устаревших горелочных блоков для снижения выбросов и повышения КПД.

Совместимость с котлами

• Подходит для трубчатых и водотрубных котлов, рассчитанных на тепловую нагрузку в пределах 105–350 кВт.
• Рекомендуется для котлов с возможностью монтажа внешней газовой рампы и сменной головки сгорания.
• Не рекомендуется для мини-котлов малой мощности или агрегатов без возможности регулировки противодавления в пределах 0–3.6 мбар.

Обслуживание и эксплуатация

• Плановое техобслуживание: проверка факела, чистка огневой головки (при наличии), очистка и проверка вентилятора и фильтров — не реже 1 раза в год в зависимости от качества топлива и режима работы.
• Проверка и калибровка системы AGP и регулятора оборотов — после монтажа и при каждом сервисном осмотре.
• Контроль рабочих параметров через MDE2: журнал ошибок, значения давления газа, обороты вентилятора, температура окружающей среды.
• Хранение и эксплуатация: при температурах в диапазоне от −15 до +70 °C; защищать от длительного воздействия влаги и агрессивных сред (IP21).
• Безопасность: монтаж и пуско-наладка должны выполняться квалифицированными специалистами в соответствии с местными нормативами по газоснабжению и электробезопасности.

FAQ — часто задаваемые вопросы

• Можно ли использовать горелку с любым котлом? — Горелка совместима с котлами, рассчитанными на мощность 105–350 кВт и имеющими возможность установки газовой рампы и головы сгорания. Требуется проверка совместимости по присоединительным размерам и противодавлению (0–3.6 мбар).
• Входит ли в комплект голова сгорания? — По артикулу 3836535 голова сгорания и газовая рампа в комплект не входят — приобретаются отдельно или поставляются по другой комплектации.
• Какой уровень шума при работе? — Уровень шума заявлен на уровне 62 дБ при стандартных условиях.
• Какова электропотребляемая мощность? — Суммарная потребляемая электрическая мощность около 583 Вт; электродвигатель вентилятора — 300 Вт.
• Какие сервисные интервалы? — Рекомендуем ежегодную проверку и чистку, более частое обслуживание при работе на загрязнённом топливе или в тяжёлых условиях.

Заключение и покупка

Elco VG 3.350 V E — технически зрелая горелка для промышленных и коммунальных котельных, сочетающая низкие выбросы, гибкое регулирование и экономичную работу вентилятора. Для оптимальной комплектации и профессиональной поставки оборудования обращайтесь к компании Промэлектроника: кратко и удобно по e‑mail sales@prom-elec.com. Наши специалисты помогут с подбором газовой рампы, головой сгорания и произведут расчёт интеграции в существующую котельную.
