Газовая горелка Elco VG 5.1200 M /PED KN s42

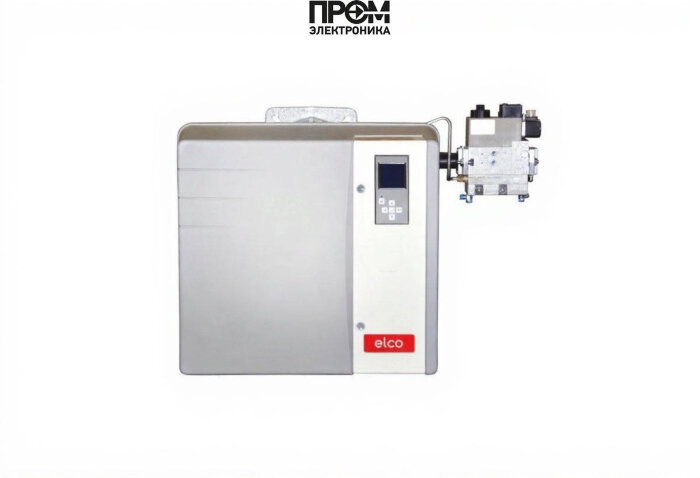

Газовая горелка Elco VG 5.1200 M /PED KN s42 — техническое описание и конструктивные элементы

Elco VG 5.1200 M — промышленная газовая горелка с электронным управлением и модулируемой подачей топлива, спроектированная для энергоэффективных котельных и технологических установок. Оборудование обеспечивает стабильное горение при мощности 160–1160 кВт, минимальные выбросы NOx и высокую точность регулирования в диапазоне рабочих условий. В тексте приведены ключевые узлы, их функции и эксплуатационные параметры для быстрого технического анализа и интеграции в систему.

Ключевые узлы и основные детали

• Топливный насос — обеспечивает стабильную подачу газовой смеси к рампе и форсункам, гарантируя равномерность расхода при модуляции мощности.
• Датчик пламени — оптический/ионный сенсор контроля устойчивости пламени, сигнализирует блоку управления о необходимости аварийного останова.
• Топочный автомат — микропроцессорный блок управления последовательностью пуска/остановки, безопасностью и логикой модуляции.
• Трансформатор розжига — формирует искровой разряд для инициации горения на электродах при запуске.
• Реле давления — мониторит давление в газовой рампе и защищает систему от превышений или утечек.
• Форсунки — дискретные сопла на газовой рампе s42 (DN65), обеспечивают оптимальное смесеобразование при разных нагрузках.
• Сервопривод — регулирует положение заслонок подачи воздуха/газа для точного соотношения топлива и воздуха.
• Клапан — запорная и аварийная арматура газовой линии с электромагнитным и ручным приводом.
• Электроды — рабочие элементы розжига и контроля пламени, выполнены в стойком к температуре исполнении.

Технические параметры для проектировщиков

• Мощность: 160–1160 кВт
• Электропитание: 220 В; потребляемая мощность 2052 Вт
• Электродвигатель вентилятора: 1500 Вт
• Длина пламенной трубы: 215 мм (короткая Low NOx)
• Противодавление: 0–9 мбар; фланцевое подключение DN65
• Класс защиты: IP21; температура эксплуатации: -10…+60 °C
• Вес: 88 кг; габариты: 96.7×58.1×54.9 см; уровень шума до 77 дБ

Конструктивные особенности и преимущества

• Моноблочная конструкция с алюминиевым корпусом и шумопоглощающим кожухом обеспечивает компактность и акустический комфорт.
• Электронная модуляция мощности и сервопривод позволяют поддерживать стабильные температурные режимы при изменении нагрузки.
• Интегрированный блок управления с дисплеем упрощает диагностику, хранение настроек и программирование пусковых циклов.
• Система газовых клапанов и реле давления повышают безопасность и соответствуют требованиям промышленной эксплуатации.
• Оптимизированная аэродинамика вентилятора и точное дозирование топлива через форсунки повышают КПД и снижают расход газа.

Рекомендации по интеграции и обслуживанию

• Монтаж на фланец DN65 с обеспечением требуемого противодавления: 0–9 мбар.
• Регламент: визуальная проверка огневой головы, очистка форсунок и проверка герметичности рампы каждые 6–12 месяцев.
• При обслуживании отключать питание 220 В, стравливать давление и использовать сертифицированные уплотнения.
• Техническая диагностика через дисплей топочного автомата и журнал ошибок упрощает поиск неисправностей.

Elco VG 5.1200 M демонстрирует сбалансированное сочетание надежности, точности и соответствия современным требованиям энергоэффективности и экологичности, что делает горелку оптимальным выбором для промышленных котлов, теплогенераторов и технологических печей.
