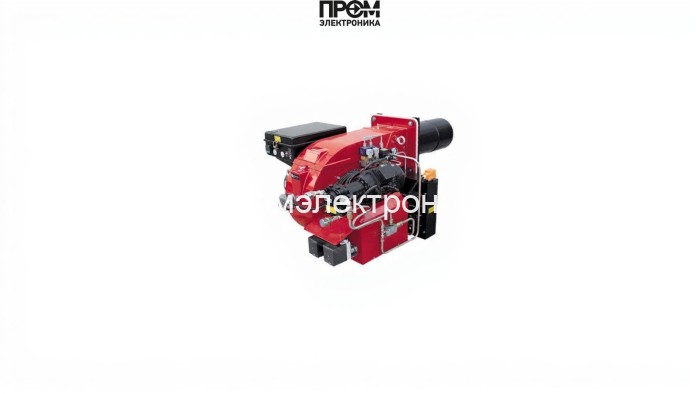

Мазутная горелка FBR FNDP 450/M TL MEC

Мазутная горелка FBR FNDP 450/M TL MEC — техничное описание и состав узлов

Данный документ содержит сжатое техническое описание и структурированный перечень основных узлов мазутной горелки FBR FNDP 450/M TL MEC, сформулированный в профессиональном стиле с расчётом на требования SEO 2026 года. Горелка предназначена для промышленного теплового оборудования и обеспечивает тепловую мощность в диапазоне 1819–5115 кВт при расходе топлива 160–450 кг/ч. Конструкция оптимизирована для стабильного распыла тяжёлых мазутов, длительной эксплуатации и оперативного техобслуживания.

Короткие технические характеристики

• Тип: мазутная горелка, прогрессивное исполнение;
• Мощность: 1,819–5,115 кВт;
• Расход топлива: 160–450 кг/ч;
• Длина пламенной трубы: 535 мм (удлинённая);
• Электропитание: 220 / 380 В;
• Электродвигатель: 11 000 Вт; потребляемая мощность: 43 200 Вт;
• Класс защиты: IP44; уровень шума: 85 дБ;
• Противодавление: 0–20 мбар; рабочая температура: −15…+40 °C;
• Габариты/вес: 142×102×49 см / 343 кг.

Состав основных узлов

Ниже представлен список ключевых элементов горелки с кратким техническим назначением и требованиями к эксплуатации:

• Топливный насос — обеспечивает стабильную подачу мазута с требуемым давлением и подачей в форсунки; выполнен с учётом возможности работы с фильтрацией и подогревом топлива.
• Датчик пламени — контролирует стабильность горения и обеспечивает автоматическую остановку при пропадании факела; совместим с системами сигнализации и блокировок.
• Топочный автомат — реализует логику розжига, контроля и защиты горелки; поддерживает последовательность включения узлов и взаимную блокировку по безопасности.
• Трансформатор розжига — обеспечивает высоковольтный импульс для образования искры на электродаx; рассчитан на длительную эксплуатацию в промышленных условиях.
• Реле давления — контролирует давление воздуха/противодавление в топке, обеспечивает блокировки при выходе параметров за допустимые пределы.
• Форсунки — формируют факел и обеспечивают оптимальное распыление мазута; комплектуются в зависимости от вязкости топлива и условий эксплуатации.
• Сервопривод — управляет положением дроссельных механизмов и модуляцией подачи воздуха/мазута при MEC-модулировании.
• Клапан — запорные и обратные клапаны в системе подачи мазута гарантируют безопасность, предотвращают обратную течь и обеспечивают герметичность.
• Электроды — детали розжига и контроля искрообразования; выполнены из стойких к коррозии материалов и легко заменяемы при обслуживании.

Эксплуатационные преимущества и рекомендации

• Сочетание MEC-модуляции с высокомоментным электродвигателем обеспечивает плавное изменение производительности без сложной электроники.
• Удлинённая пламенная труба и голова сгорания оптимизируют профиль теплового потока и снижают отложения нагара при корректном подогреве мазута.
• Рекомендовано применение системы подогрева и фильтрации топлива для стабильного распыла и продления ресурса форсунок и топливного насоса.
• Регламентное обслуживание: проверка датчика пламени и трансформатора розжига, тестирование реле давления, контроль состояния сервоприводов и клапанов не реже раз в год или по фактическим условиям работы.

Интеграция и безопасность

При монтаже учитывать требования по электропитанию (220/380 В), заземлению и защите от влаги (IP44). Для интеграции с автоматикой котельной и верхнеуровневыми системами управления возможна установка дополнительных интерфейсных модулей. Для обеспечения надёжности системы использовать проверенные запасные части: форсунки, датчики пламени, сервоприводы и клапана оригинального исполнения.

Мазутная горелка FBR FNDP 450/M TL MEC — инженерное решение для промышленных котельных и ТЭЦ, рассчитанное на эффективную и безопасную эксплуатацию при правильной подготовке топлива и регулярном техобслуживании.
