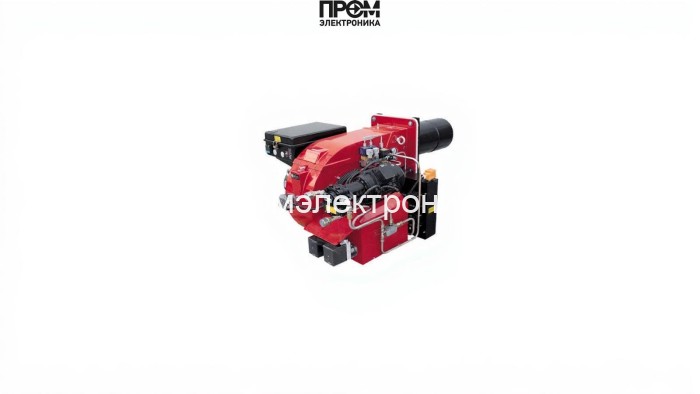

Мазутная горелка FBR FNDP 550/M TL MEC

Мазутная горелка FBR FNDP 550/M TL MEC — техническое описание и состав узлов

Предлагаемое решение — мазутная горелка FBR FNDP 550/M TL MEC — разработано для промышленных котельных и паровых установок, требующих высокой тепловой мощности (2274–6252 кВт) и устойчивой работы при переменных нагрузках. Конструкция ориентирована на долговременную эксплуатацию: удлинённая пламенная труба 560 мм обеспечивает глубокий факел, а механическое модулирование MEC — предсказуемую подачу топлива и простоту технического обслуживания.

Ключевые технические параметры

• Топливо: мазут;
• Мощность: 2274–6252 кВт;
• Расход топлива: 200–550 кг/ч;
• Электропитание: 220/380 В;
• Класс защиты: IP44; уровень шума: 85 дБ;
• Противодавление в камере: 0–21 мбар;
• Вес и габариты: 387 кг; 158.5×123.2×49 см.

Состав основных узлов и их функции

Горелка представляет собой совокупность взаимосвязанных модулей, каждый из которых отвечает за стабильное горение, безопасность и управление процессом сжигания. В обязательный пакет входят следующие элементы:

• Топливный насос — обеспечивает подачу мазута под заданным давлением, компенсирует перепад давления в магистрали и поддерживает стабильный расход;
• Датчик пламени — фиксирует наличие горения и передаёт сигнал в систему управления для исключения «пустого хода» горелки;
• Топочный автомат — выполняет логическую обработку сигналов, контролирует циклы розжига, поддержание режима и аварийные отключения;
• Трансформатор розжига — обеспечивает напряжение высокого уровня для инициации искрового разряда на электродах;
• Реле давления — контролирует давление в топливной линии, защищая насос и форсунки от превышений и перепадов;
• Форсунки — формируют факел за счёт оптимизированного распыла мазута; подбор распылителей влияет на коэффициент избежания копоти и теплопередачи;
• Сервопривод — управляет положением регуляторов подачи и заслонок при механическом модулировании MEC, обеспечивая точность подачи;
• Клапан — аварийное перекрытие топлива при срабатывании защит; выполнен с учётом быстрого закрытия и надёжности;
• Электроды — рабочие элементы розжига и контроля искры, рассчитанные на интенсивные циклы включения.

Особенности эксплуатации и преимущества

• Простая интеграция в существующие котловые линии благодаря стандартным геометрическим размерам и диапазону противодавления;
• Механическое модулирование MEC снижает сложность электроники при высоких эксплуатационных нагрузках;
• Удлинённая пламенная труба уменьшает локальные тепловые пики и повышает КПД теплообмена;
• Надёжная комплектация «с головой сгорания» сокращает время монтажа и ввода в эксплуатацию.

Рекомендовано соблюдать регламент технического обслуживания: проверка фильтрации топлива, контроль состояния форсунок и электродов, тестирование датчика пламени и реле давления. Комплексный подход к обслуживанию продлевает ресурс горелки и обеспечивает соответствие требованиям промышленной безопасности.
