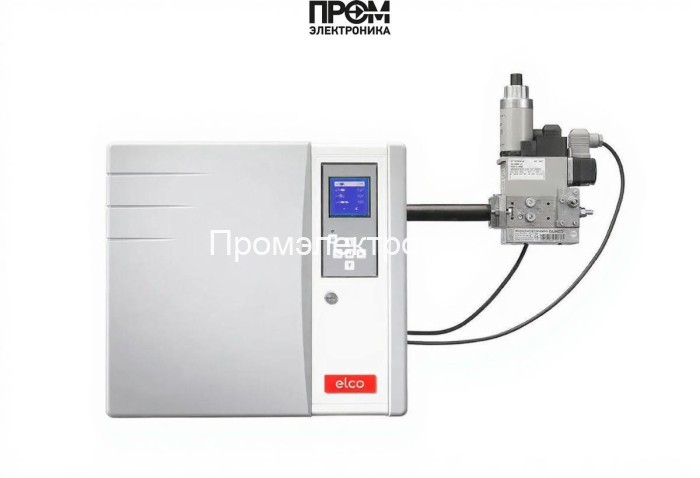

Газовая горелка Elco VG 3.290 DP E KL d311 — техническое описание и конструктивные узлы

Представленная газовая горелка Elco VG 3.290 DP E KL d311 — профессиональное решение класса прогрессивных двухступенчатых горелок мощностью 95–290 кВт. Конструкция ориентирована на промышленное применение: повышенная надёжность, простота техобслуживания и соответствие современным требованиям по эмиссии. Ниже приводится детализированное техническое описание с указанием основных функциональных узлов и их назначением.

Ключевые узлы и их функции

• Топливный насос — обеспечивает стабильную подачу газа к газовой рампе d311, поддерживает рабочее противодавление в диапазоне 0–3.6 мбар, выполнен с заводской фильтрацией для защиты форсунок и клапанов.
• Датчик пламени — оптический/ионный сенсор контроля наличия устойчивого факела; интегрирован в цепь безопасности топочного автомата, мгновенно инициирует останов при потухании.
• Топочный автомат — центральный контроллер MDE2, реализует логику двухступенчатого управления, контроль розжига, блокировку по ошибкам и протокол диагностики; отображает коды неисправностей на панели.
• Трансформатор розжига — высоковольтный блок для инициации искрового зажигания на электродах; рассчитан на длительные циклы работы при сетевом питании 220 В.
• Реле давления — контролирует перепад и противодавление в топке, обеспечивает функциональную блокировку при выходе параметров за допустимые пределы.
• Форсунки — распылители газовой рампы, подобраны по пропускной способности для диапазона 95–290 кВт; гарантируют равномерное распределение топлива в смесительной камере.
• Сервопривод — электропривод регулировки воздушной заслонки и положения газовой рампы; обеспечивает точное соответствие подачи воздуха и топлива при переходе между ступенями мощности.
• Клапан — запорная газовая арматура высокого класса безопасности, снабжённая фильтром и уплотнениями для аварийного перекрытия подачи топлива.
• Электроды — пара искровых электродов для розжига и контроля искрового зазора; конструкция обеспечивает надёжный вспыш искры при эксплуатационных температурах.

Эксплуатационные характеристики и монтаж

• Питание: однофазная сеть 220 В; электрический мотор 250 Вт; потребляемая мощность установки 465 Вт.
• Длина пламенной трубы 320 мм — удлинённый факел для глубокого проникновения в топку.
• Класс защиты IP21, уровень шума 69 дБ, масса 30 кг; температурный диапазон эксплуатации от -10 до +60 °C.
• Совместимость со стандартными фланцевыми соединениями Rp 1\"; рекомендована установка в котловых агрегатах до 300 кВт.

Заключение

Elco VG 3.290 DP E KL d311 — сбалансированная по надежности и экономичности горелочная группа, в которой каждый узел (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) выполняет критическую функцию, обеспечивая безопасную, эффективную и контролируемую работу при промышленных нагрузках.
