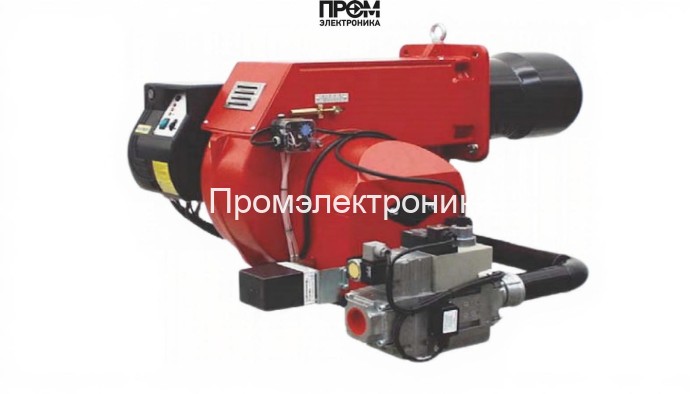

Газовая горелка Ecoflam BLU 2000.1 PR TL MET S-Rampa VGD 40.080

Газовая горелка Ecoflam BLU 2000.1 PR TL MET S-Rampa VGD 40.080 — техническое описание и состав узлов

Промышленная прогрессивная газовая горелка Ecoflam BLU 2000.1 разработана для надёжной подачи тепловой мощности в котлоагрегатах и парогенераторах. Конструкция ориентирована на высокую эксплуатационную надёжность, простоту интеграции в автоматизированные системы и минимизацию затрат на обслуживание. Ниже приведено сжатое техническое описание, ключевые характеристики и подробный список базовых узлов, формирующих рабочую схему горелки.

Ключевые технические характеристики

• Диапазон тепловой мощности: 414–2150 кВт — обеспечивает гибкое регулирование под нагрузкой.
• Длина пламенной трубы: 545 мм — удлинённая труба для уменьшения тепловой нагрузки на заднюю стенку топки.
• Электропитание: 220/380 В, электродвигатель 4000 Вт, суммарное потребление ≈5500 Вт.
• Тип соединения: фланец DN80, вес 175 кг, габариты 127.5×71.2×55.5 см.
• Рабочий диапазон температур: −10…+50 °C, класс защиты IP40, уровень шума 84 дБ.

Основные узлы и компоненты (с техническим назначением)

• Топливный насос — обеспечивает стабильное давление подачи газового топлива к рампе; совместим с диапазоном давления 1.5–40 мбар, важен для точного дозирования потока при прогрессивном смесеобразовании.
• Датчик пламени — оптический/ионный датчик контроля факела, обеспечивает мгновенное отключение при потухании и интеграцию с системами безопасности котла.
• Топочный автомат (блок автоматики) — центральный контроллер управления режимами горения, реализует логику розжига, модуляции мощности и защитные алгоритмы по давлению и температуре.
• Трансформатор розжига — генерирует импульсы высокого напряжения для инициирования искрового разряда на электроды, обеспечивает надёжный старт в любых режимах.
• Реле давления — контролирует подачу и перепад давления газа; при выходе параметров за пределы допуска инициирует аварийное отключение.
• Форсунки (головка сгорания) — формируют первичную струю топлива и смешение с воздухом; изготовлены из термостойких материалов для длительного ресурса и стабильной геометрии факела.
• Сервопривод — исполнительный механизм для модуляции заслонок и клапанов; обеспечивает плавную регулировку расхода воздуха/газа и высокую точность позиционирования.
• Клапан (запорный/предохранительный) — обеспечивает аварийное перекрытие подачи газа при срабатывании автоматики или при обслуживании.
• Электроды — элементы розжига и контроля плазмы, устойчивые к коррозии и тепловым ударам, легко подлежат замене в полевых условиях.

Эксплуатация, настройка и обслуживание

• Проводить пуско-наладку с калибровкой блока автоматики и проверкой реле давления; обеспечить корректную настройку форсунок и серводвигателей для минимизации выбросов.
• Регулярная проверка датчика пламени и состояния электродов — критична для безопасности и сокращения простоев.
• Профилактическая очистка пламенной трубы и форсунок, контроль уплотнений фланца DN80 и креплений монтажной плиты.
• Замена фильтров топлива и проверка топливного насоса по частоте и характеру работы для поддержания стабильного давления рампы.

Ecoflam BLU 2000.1 отвечает современным требованиям промышленной эффективности и безопасности: адаптирована для интеграции в системы управления 2026 года, оптимизирована для снижения расхода топлива и минимизации пиковых выбросов при корректной наладке. В составе горелки перечисленные узлы образуют отказоустойчивую и обслуживаемую систему, которая обеспечивает долговременную эксплуатацию в условиях промышленной нагрузки.
