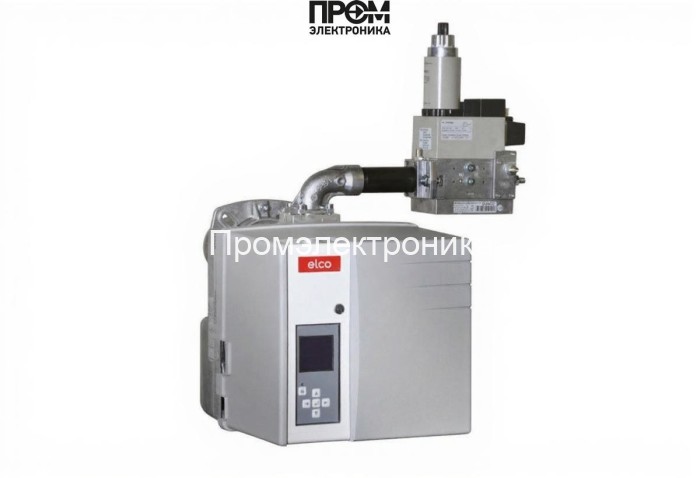

Газовая горелка Elco VG 2.205 V E KN d348

Газовая горелка Elco VG 2.205 V E KN d348 — техническое описание и состав узлов

Представленный документ формирует компактное техническое описание газовой горелки Elco VG 2.205 V E KN d348, ориентированное на быстрое принятие решений инженерами и сервисными специалистами. Текст подготовлен с учётом SEO‑требований 2026 года: семантическая структура, ключевые фразы («газовая горелка Elco», «65–205 кВт», «короткая пламенная труба») и оптимизированная читабельность.

Ключевые технические параметры

• Мощность: 65–205 кВт (регулируемая)
• Питание: 220 В; потребляемая мощность 302 Вт; электродвигатель 160 Вт
• Давление газовой рампы: 2–4.5 мбар; противодавление 0–2.6 мбар
• Класс защиты: IP21; рабочая температура −10…+60 °C
• Габариты: 66.8×33.1×32.5 см; вес 25 кг

Конструктивные элементы и их функции

• Топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам, поддерживает требуемое давление в рабочем диапазоне.
• Датчик пламени — быстрый контроль наличия горения с поддержкой интерфейса панели управления для безопасного отключения в случае отказа.
• Топочный автомат (блок управления) — логика розжига и защиты, хранит журнал событий, управляет последовательностью включений/выключений.
• Трансформатор розжига — формирует импульсы для электродов, обеспечивает надёжную инициацию искры в любых условиях эксплуатации.
• Реле давления — контролирует давление в рампе и защищает систему от недопустимых отклонений, блокирует подачу при аварии.
• Форсунки — реактивно формируют факел, оптимизированы для короткой пламенной трубы (150 мм) и обеспечивают равномерное распределение топлива.
• Сервопривод — регулирует положение заслонок и дозирование воздуха/газа при модуляции мощности, повышая КПД и снижая выбросы.
• Клапан (безопасный газовый клапан) — многоуровневая защита газа с электромагнитным управлением и механической блокировкой.
• Электроды — ионизационный и розжиговый электроды, выполнены из коррозионно‑стойких материалов для стабильной работы в агрессивной среде.

Эксплуатация и обслуживание

• Регулярная проверка фильтра газовой рампы и форсунок; чистка или замена при загрязнении.
• Тестирование датчика пламени и реле давления при плановом обслуживании.
• Контроль работы трансформатора розжига и электродов; соблюдение требований к зазорам и изоляции.
• Калибровка сервопривода и проверка логики топочного автомата для обеспечения точной модуляции мощности.

Данное описание помогает быстро оценить пригодность горелки Elco VG 2.205 V E KN d348 для встроенных котлов, технологических печей и коммерческих котельных, гарантируя безопасность, экономичность и соответствие современным экологическим требованиям.
