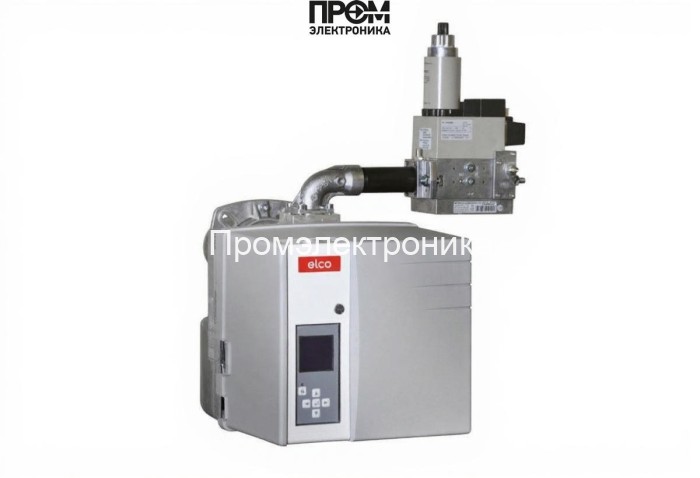

Газовая горелка Elco VG 2.205 DP E KN d345

Техническое описание газовой горелки Elco VG 2.205 DP E KN d345 (арт. 3836374)

Газовая горелка Elco VG 2.205 DP E KN d345 — промышленный модуль для устойчивого и экономичного сжигания природного газа и пропана на котлах средней и большой мощности. Проектирована как прогрессивная двухступенчатая горелка с компактной короткой пламенной трубой (150 мм) и регулируемой огневой головкой, что позволяет быстро адаптировать устройство к конструктивным особенностям котла и обеспечивать оптимальное горение при мощностях от 65 до 205 кВт.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ, пропан)
• Диапазон мощности: 65–205 кВт
• Исполнение: прогрессивная (двухступенчатая/плавная регулировка)
• Длина пламенной трубы: 150 мм (короткая)
• Регулируемая огневая головка: ход регулировки 30–150 мм
• Тип соединения газовой рампы: Rp 3/4" (газовая рампа d345 — 3/4")
• Давление газовой рампы: 4–19 мбар
• Допустимое противодавление: 0–2.6 мбар
• Электропитание: 220 В; потребляемая мощность: 267 Вт; электродвигатель: 160 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: 62–65 дБ
• Рабочая температура окружающей среды: −10…+60 °C
• Вес: 25 кг; габариты: 66.8 × 33.1 × 32.5 см
• Страна бренда: Италия

Конструкция и состав горелки

• Корпус: алюминиевое литьё с композитным кожухом для снижения акустического уровня.
• Огневая головка: запатентованная конструкция для чистого и тихого горения, регулируемая на 30–150 мм.
• Пламенная труба: короткая длина 150 мм — оптимально для компактных топочных устройств.
• Газовая рампа: d345, соединение Rp 3/4", заводское испытание на герметичность.
• Электронный блок: микропроцессорное управление с функцией RTC (сохранение настроек) и интерфейсом MDE2 для мониторинга и диагностики.
• Электрические компоненты: электродвигатель 160 Вт, защита IP21, питание 220 В с автоматикой защиты при падении < 185 В.
• Стандартная комплектация: фланец для установки, крепёжные детали, теплоизоляционная прокладка, газовая арматура с фильтром.

Преимущества и эксплуатационные достоинства

1. Энергоэффективность — высокий КПД горения благодаря запатентованной головке и микропроцессорному управлению.
2. Низкие выбросы NOx — соответствует классу 3 по EN 676, что упрощает экологическое соответствие объектов.
3. Гибкая адаптация к котлам — подвижный фланец и регулируемая головка упрощают монтаж и настройку.
4. Надёжность автоматики — защита при колебаниях напряжения и автоматический перезапуск при восстановлении питания.
5. Простое обслуживание — доступ к узлам через кубический корпус и стандартизированные комплектующие.

Области применения — примеры реального использования

• Промышленные паровые и водогрейные котлы на предприятиях пищевой и химической промышленности (мощности 65–205 кВт).
• Теплогенераторы для котельных зданий административных комплексов и многоквартирных домов.
• Замена устаревших горелочных блоков в системах теплоснабжения: пример — модернизация котла водогрейной станции 150 кВт с переводом на Elco VG для снижения расхода топлива и сокращения выбросов.
• Резервные и вспомогательные линии нагрева в производственных цехах, где требуется плавная подстройка мощности.

Обслуживание и эксплуатация

• Профилактика: ежеквартальная проверка газовой арматуры, фильтра и герметичности рампы; очистка головки и контроль состояния пламенной трубы.
• Электроника: проверка соединений блока управления, тест аварийной остановки при падении напряжения и обновление настроек через интерфейс MDE2.
• Рекомендации по эксплуатации: поддерживать давление рампы в пределах 4–19 мбар, избегать длительной работы при противодавлении >2.6 мбар.
• Запасные части и быстрый ремонт: стандартизированные фланцы и газовая арматура упрощают замену узлов на месте.

Совместимость с котлами

Горелка подходит для широкого класса котлов: водогрейных, паровых и теплогенераторов среднего диапазона мощности. Рекомендуется использовать с котлами, рассчитанными на подключение рампы d345 / Rp 3/4" и способными обеспечить рабочие параметры противодавления и подачи газа в указанных пределах. Конструкция особенно удобна для замены в котлах с ограниченной глубиной топки благодаря короткой пламенной трубе 150 мм.

FAQ — часто задаваемые вопросы

Для каких видов газа подходит горелка?

Природный газ и пропан; настройка производится в соответствии с давлением рампы 4–19 мбар.

Какой уровень шума при работе?

Уровень звукового давления около 62–65 дБ благодаря композитному кожуху.

Какая электрическая защита предусмотрена?

Класс защиты IP21, автоматическая остановка при падении напряжения ниже ~185 В и автоматический перезапуск при нормализации питания.

Каковы габариты и вес для расчёта крепления?

Габариты 66.8×33.1×32.5 см, масса 25 кг; предусмотрен подвижный фланец для выравнивания при монтаже.

Какие расходные узлы входят в стандартную комплектацию?

Фланец, крепёж, теплоизоляционная прокладка, газовая арматура с фильтром и огневая головка.

Купить оригинальную газовую горелку Elco VG 2.205 DP E KN d345 и получить техническую поддержку рекомендуем у компании Промэлектроника — обращайтесь по email: sales@prom-elec.com. Поставка сертифицированного оборудования и консультации по подбору правомерны для проектов, требующих соответствия европейским стандартам и локальным регламентам.

Технические параметры и комплектация указаны для типовой конфигурации. Перед монтажом и пусконаладкой требуется проверка давления газа, соответствие фланцев и соблюдение требований безопасности.
