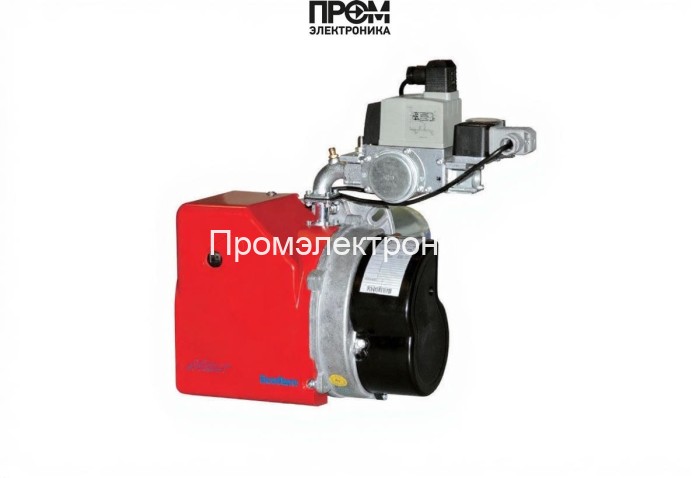

Газовая горелка Ecoflam MAX GAS 105 P TC — техническое описание

Газовая горелка Ecoflam MAX GAS 105 P TC (арт. 3142745) предназначена для создания устойчивого и экономичного пламени в котельных установках малой и средней мощности. Одноступенчатая система управления и диапазон полезной тепловой мощности от 49 до 108 кВт делают её оптимальным выбором для частных домов, административных зданий и технологических помещений. Изготовитель — бренд Ecoflam (Италия), конструкция адаптирована к эксплуатации при температуре от −10 до +60 °C.

Ключевые технические характеристики

• Вид топлива: газовая;
• Диапазон мощности: 49–108 кВт;
• Исполнение: одноступенчатая (ON/OFF);
• Тип пламенной трубы: короткая, длиной 140 мм;
• Электропитание: 220–230 В; потребляемая мощность — 190 Вт; электродвигатель — 75 Вт;
• Класс пылевлагозащиты: IP40;
• Уровень шума: 65 дБ;
• Противодавление на патрубке: 0…3.5 мбар;
• Тип соединения: Rp 3/4";
• Вес: 8 кг;
• Рабочая температура: −10…+60 °C;
• Комплектация: с головой сгорания (входит в комплект).

Конструкция и состав горелки

Ecoflam MAX GAS 105 P TC выполнена по модульной схеме для упрощения монтажа и обслуживания. В конструкцию входят:

• корпус из алюминиевого сплава — защита механических и электрических узлов;
• вентилятор высокого давления — обеспечивает стабильную подачу воздуха и смесительную характеристику;
• огневая (сгорания) голова — короткая пламенная труба 140 мм для компактных топочных камер;
• электродвигатель 75 Вт и комплект электроники для питания и контроля;
• газовый коллектор и штуцеры с резьбовым соединением Rp 3/4";
• системы защиты от перегрузок, датчики и клеммная панель для удобного подключения.

Преимущества модели

1. Высокая надёжность и длительный срок службы при соблюдении регламентов обслуживания.
2. Компактная конструкция и невысокая масса (8 кг) упрощают монтаж и замену.
3. Низкий уровень шума (65 дБ) — подходит для котельных в жилых и административных помещениях.
4. Энергоэффективность за счёт оптимизированной камеры сгорания и вентилятора (потребление 190 Вт).
5. Защитный корпус из алюминиевого сплава обеспечивает коррозионную стойкость и механическую прочность.

Примеры реального использования

• Котельная частного дома: установка в паре с чугунным или стальным котлом мощностью 50–100 кВт для отопления и ГВС (горячего водоснабжения).
• Административные здания и крупные коттеджи: работа в режиме продолжительного отопительного сезона с минимальными затратами на энергию.
• Промышленные технологические печи малой мощности и теплогенераторы — при соблюдении требований по дымоходу и тяге.

Совместимость: для каких котлов подходит

• стальные водогрейные и паровые котлы средней мощности;
• чугунные модульные котлы при наличии соответствующих адаптеров;
• теплогенераторы и промышленные котлы малого класса при проверке противодавления (0–3.5 мбар) и размера топочной камеры (короткая пламенная труба 140 мм).

Монтаж, эксплуатация и обслуживание

При установке и обслуживании следует руководствоваться инструкцией производителя и нормативами по газовой безопасности. Рекомендуемая последовательность работ:

• проверка соответствия характеристик котла и горелки (мощность, противодавление, длина пламенной трубы);
• фиксация горелки на фланце с использованием штатного адаптера и герметизация соединений;
• проверка электрического подключения 220–230 В, заземления и защиты цепи;
• регулировка подачи газа и первичная настройка пламени квалифицированным сервисным инженером;
• профилактическая проверка: ежегодная чистка огневой головки, проверка уплотнений и состояния вентилятора;
• замена изношенных уплотнений и свечей поджига по мере необходимости; контроль работы датчиков и автоматики.

Техническое обслуживание — рекомендации

• ежемесячный визуальный осмотр на предмет утечек и коррозии;
• ежесезонная чистка воздушного фильтра и огневой головы;
• контроль электрических соединений и состояния клеммной колодки;
• при обнаружении посторонних шумов — проверка состояния подшипников вентилятора и натяжения креплений.

FAQ (часто задаваемые вопросы)

• Подходит ли горелка для парового котла? — Да, при условии соответствия тепловой мощности и допустимого противодавления (0–3.5 мбар).
• Можно ли использовать в наружных котельных? — Рекомендуется устанавливать в отапливаемых помещениях или защищённых от атмосферных воздействий зонах, диапазон рабочей температуры −10…+60 °C.
• Как часто требуется сервисное обслуживание? — Минимум один раз в год; при интенсивной эксплуатации — 2 раза в год.
• Какие мероприятия по безопасности обязательны? — Контроль герметичности газовых соединений, корректное заземление, работа только квалифицированного персонала при подключении.

При планировании покупки и монтажа оборудования обращайтесь к специалистам: покупать горелки и комплектующие рекомендуется у компании Промэлектроника (sales@prom-elec.com) — специалисты помогут подобрать модель, выполнить расчёт и организовать сервисное обслуживание.

Ecoflam MAX GAS 105 P TC — инженерно выверенное решение для эффективного и устойчивого сжигания газа в малом и среднем сегменте котельного оборудования. Техническая простота конструкции обеспечивает надёжность, а продуманная компоновка облегчает обслуживание и интеграцию в существующие установки.
