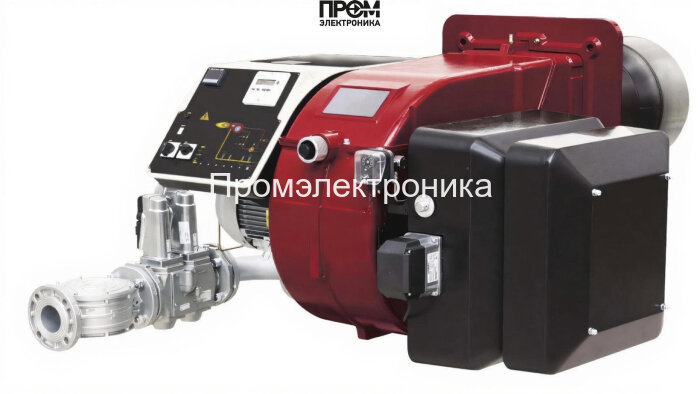

Газовая горелка CIB Unigas R512A M-.MD.S.RU.A.1.80 — техническое описание

Представленная модель CIB Unigas R512A M-.MD.S.RU.A.1.80 — промышленная электронно модулируемая газовая горелка, спроектированная для длительной эксплуатации в промышленных котельных и технологических установках. Описание составлено в сдержанно-техническом стиле, оптимизировано под поисковые запросы 2026 года: «газовая горелка», «модулируемая горелка», «CIB Unigas R512A», «модуляция мощности горелки». Текст отражает конструктивные узлы, рабочие параметры и регламент обслуживания.

Ключевые параметры

• Тип топлива: газовая
• Диапазон мощности: 600–4500 кВт
• Длина пламенной трубы: 530 мм; диаметр: 340 мм (стандартная пламенная труба)
• Расход газа: 63–476 нм³/ч при давлении рампы 7–67 мбар
• Электропитание: 220 В / 380 В; потребляемая мощность 9700 Вт
• Электродвигатель: 9200 Вт
• Класс защиты: IP40; рабочая температура: −10…+50 °C
• Номинальный диаметр фланца: DN 80; масса: 290 кг; габариты: 168.3×164.6×76.4 см

Конструкция и составные части

Горелка имеет модульную конструкцию, обеспечивающую удобство монтажа и сервисного обслуживания. В составе основного блока присутствуют перечисленные функциональные элементы:

• топливный насос — обеспечивает стабильную подачу газа в рампу и форсунки с контролем подачи;
• датчик пламени — оптический или ионизационный элемент для контроля устойчивого горения и быстрого отключения при пропадании пламени;
• топочный автомат — блок логической безопасности и управления последовательностью работы горелки;
• трансформатор розжига — формирует искровой разряд для инициирования горения на электродах;
• реле давления — контролирует рабочее давление воздуха/газа и подаёт сигнал при отклонениях от заданного диапазона;
• форсунки — распределяют газ в пламенной трубе, обеспечивая заданную геометрию факела;
• серводвигатель (сервопривод) — регулирует положение клапанов и заслонок для модуляции подачи топлива и воздуха;
• клапан(ы) запорные и регулировочные — обеспечивают герметичность и точную настройку расхода;
• электроды — используются для розжига и/или контроля ионизационного пламени.

Особенности работы и модуляция

• Электронная модуляция обеспечивает плавное изменение мощности без циклических остановок, что снижает расход топлива и динамические нагрузки на котёл.
• Система управления реализует автоматический контроль параметров: давление рампы, противодавление, скорость вентилятора и уровни безопасности.
• Интеграция с верхним уровнем автоматики котельной возможна через стандартные интерфейсы управления (рекомендовано согласовать протокол при заказе).

Эксплуатация и техническое обслуживание

• Рекомендуется плановый осмотр: проверка датчика пламени, состояния электродов и трансформатора розжига — не реже одного раза в квартал при интенсивной эксплуатации.
• Проверка и регулировка реле давления и герметичности клапанов — при вводе в эксплуатацию и после капитальных работ.
• Чистка форсунок и головки сгорания — по регламенту в зависимости от качества топлива и режима работы.
• Использовать оригинальные запасные части CIB Unigas для сохранения заводских характеристик и безопасности.

Данная техническая сводка дает полное представление о конструкции, составе и эксплуатационных требованиях газовой горелки CIB Unigas R512A M-.MD.S.RU.A.1.80, позволяя инженерам и службам эксплуатации принять обоснованное решение по выбору и интеграции оборудования в существующие тепловые системы.
