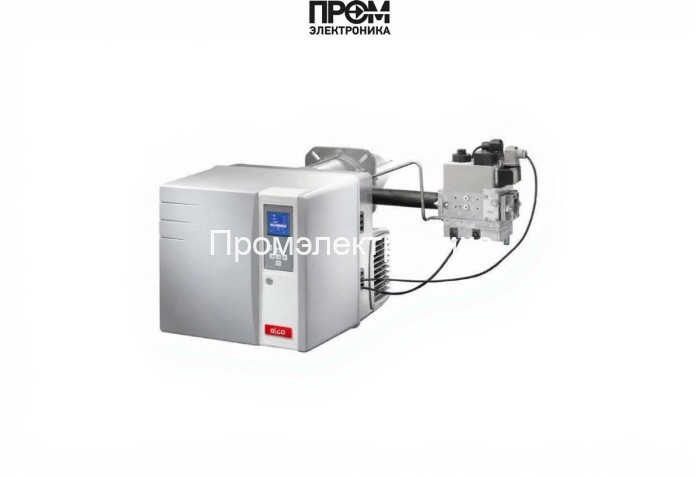

Газовая горелка Elco VG 4.460 D KN d216

Газовая горелка Elco VG 4.460 D KN d216 — техническое описание и конструктивный состав

Техническое описание предназначено для инженеров по эксплуатации и проектировщиков котельных систем. Горелка Elco VG 4.460 D KN d216 — двухступенчатое промышленное устройство мощностью 150–460 кВт, оптимизированное для работы на природном газе и пропане. Конструкция обеспечивает энергоэффективность, устойчивость горения и низкие выбросы NOx при эксплуатации в диапазоне противодавления 0–5 мбар. Устройство рассчитано на эксплуатацию при температуре окружающей среды от −10 до +60 °C и соответствует современным требованиям по безопасности и сервисной диагностике (IIoT-ready элементы управления, цифровая запись событий).

Ключевые параметры

• Мощность: 150–460 кВт (рабочий диапазон при двухступенчатом режиме 300–460 кВт).
• Пламенная труба: короткая, 220 мм, огневая головка для компактных топочных камер.
• Электродвигатель: 420 Вт; потребляемая мощность 490 Вт; питание 220 В; класс защиты IP41.
• Тип соединения: Rp 2" — газовая рампа d216 (1 1/2" - Rp2" /TC).
• Вес и габариты: 53 кг; 86 × 46.5 × 47.5 см; уровень шума 70 дБ.

Из чего состоит горелка — основные узлы и элементы

• Топливный насос — обеспечивает стабилизацию подачи газа/смеси к рампе и форсункам при изменениях давления в магистрали; снабжен обратными и предохранительными клапанами для быстрого отключения.
• Датчик пламени — оптический/ионный датчик для контроля наличия стабилизированного пламени; интеграция с блочным контроллером обеспечивает мгновенное выключение при детектировании погасания.
• Топочный автомат — микропроцессорный блок управления MDE2/TCG 5xx с возможностью программирования режимов, хранением логов и интерфейсом для удалённой диагностики; реализует логику двухступенчатого управления и защиты.
• Трансформатор розжига — генератор высокого напряжения для электрического поджига; рассчитан на длительную цикличность включений и совместим с комплектом электродов высокой надёжности.
• Реле давления — контроль и сигнализация давления газа в подающей линии; устанавливается в цепи безопасности и блокирует подачу при выходе параметров за допустимые пределы.
• Форсунки — специально подобранные распылители/распределители газа, адаптированные под рампу d216 и рабочие режимы; обеспечивают равномерную смесь и минимизацию локальных пиков температуры.
• Сервопривод — исполнительный механизм для управления заслонками и подачей воздуха/газа; точное позиционирование обеспечивает стабильность коэффициента избытка воздуха и снижение выбросов.
• Клапан — запорный магнитный/штоковый клапан на газовой линии с интегрированными датчиками состояния; дублирование ключевых клапанов повышает надёжность.
• Электроды — комплект поджига и ионизации, выполненный из коррозионно-стойких материалов; предусмотрены заменяемые наконечники и простая калибровка электрода в полевых условиях.

Особенности эксплуатации и сервис

• Интеграция блоков управления с цифровой регистрацией событий упрощает анализ отказов и пусконаладку на основе данных: энергия розжига, длительность поджига, статистика погашений.
• Рекомендованный регламент: ежемесячный визуальный осмотр, сезонное сервисное обслуживание с проверкой форсунок, чисткой фильтров рампы и тестированием датчика пламени и реле давления.
• Модульная конструкция позволяет быстро заменить трансформатор розжига, электродный комплект, сервопривод и клапанные узлы без демонтажа каркаса горелки.

Советы по проектированию

• Предусмотрите фильтрацию газа перед рампой и место для установки внешнего реле давления, если магистраль нестабильна.
• При интеграции в системы с автоматикой верхнего уровня используйте интерфейсы MDE2/TCG 5xx для передачи диагностических параметров и своевременного сервисного оповещения.
• Для снижения шума и вибрации применяйте штатный композитный шумоглушитель и фланцевые уплотнения, поставляемые в комплекте.

Детализированное знание конструктивных узлов и регулярная профилактика обеспечивают долгую и безопасную эксплуатацию Elco VG 4.460 D KN d216 в промышленных котельных и технологических системах.
