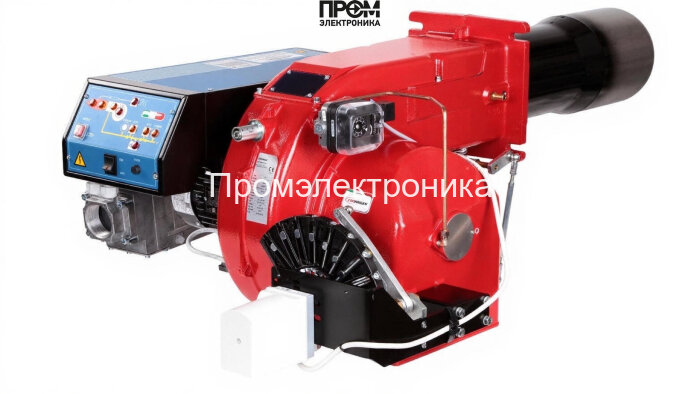

Газовая горелка CIB Unigas P61 M-.PR.L.RU.A.7.50 — техническое описание

Представленная газовая горелка CIB Unigas P61 M-.PR.L.RU.A.7.50 (бренд: CIB Unigas, страна бренда: Италия) предназначена для эффективного и регулируемого сжигания природного газа (метан) в котельных установках и промышленных тепловых агрегатах. Модель реализована в прогрессивном исполнении с удлинённой пламенной трубой и рассчитана на рабочую мощность в диапазоне от 160 до 800 кВт. Горелка оснащена двумя газовыми клапанами и реле максимального давления газа (обозначение «7» в маркировке = 2 клапана + реле макс. давления).

Ключевые технические характеристики

• Вид топлива: газовая (природный газ, метан).
• Мощность горелки: от 160 до 800 кВт.
• Исполнение: прогрессивная ступенчатая/модуляционная схема регулирования.
• Тип пламенной трубы: удлинённая, длина 433 мм.
• Тип соединения/диаметр газовой рампы: Rp 2".
• Давление газа рампы: от 4.8 до 24 мбар.
• Противодавление: от -1 до 7 мбар.
• Расход газа: от 17 до 84.7 нм³/ч.
• Электропитание: 220 В / 380 В.
• Электродвигатель: 1100 Вт; потребляемая электрическая мощность: 1600 Вт.
• Класс пылевлагозащиты: IP40.
• Рабочая температура: от -10 до +50 °C.
• Габариты (Д×Ш×В): 116.9 × 81.2 × 46.4 см; вес: 68 кг.
• Комплектация: поставляется с газовой рампой и головой сгорания.

Конструкция и комплектация

Конструкция горелки спроектирована для надежной эксплуатации в стационарных котельных. В состав поставки входят:

• газовая рампа (соединение Rp 2"), обеспечивающая подачу и распределение газа;
• голова сгорания с удлинённой пламенной трубой (433 мм) для оптимального горения в глубоких камерах;
• два запорных/регулирующих клапана и реле максимального давления газа для обеспечения безопасности и быстрой остановки подачи топлива;
• электродвигатель 1100 Вт и встроенная приводная часть для подачи воздуха/смеси;
• корпус с электрическими компонентами и интерфейсом управления, рассчитанными на питание 220/380 В.

Такое сочетание компонентов обеспечивает стабильность пламени, точность дозирования газа и совместимость с типовыми системами автоматики котельной.

Преимущества и реальные примеры использования

• Широкий диапазон мощности (160–800 кВт) позволяет использовать модель как в коммерческих, так и в промышленных котельных.
• Удлинённая пламенная труба повышает эффективность горения в котлах с глубокой камерой сгорания (водотрубные и жаротрубные промышленные котлы, паровые и водогрейные агрегаты).
• Прогрессивная схема регулирования обеспечивает плавное изменение мощности, экономию топлива и снижение выбросов.

Примеры реального применения:

1. котельная производственного цеха — стабильный нагрев технологических емкостей и систем теплообмена;
2. коммунальная котельная многоквартирного жилого комплекса — равномерное распределение тепла по системе отопления;
3. тепличные комплексы и агропромышленные объекты — поддержание микроклимата и процессов сушки;
4. малые и средние центральные тепловые пункты — модернизация существующих котлов с повышением КПД.

Обслуживание и эксплуатация

• Монтаж и пусконаладочные работы должны выполняться квалифицированными специалистами в соответствии с действующими нормативами и инструкциями производителя.
• Рекомендуемые регламентные операции: проверка герметичности газовой рампы и соединений (ежеквартально), очистка сопловой части и головы сгорания (по результатам эксплуатации, но не реже раза в год), проверка состояния и срабатывания газовых клапанов и реле макс. давления (ежегодно).
• Проведение сезонной консервации при длительном простое и контроль уровня вибрации/нагрузки электродвигателя.
• Рабочая среда: температура от -10 до +50 °C; при установке в неотапливаемых помещениях требуется защита электроники и узлов от влаги.

Совместимость с котлами

• Подходит для водогрейных и паровых котлов с номинальной теплопроизводительностью в диапазоне 160–800 кВт.
• Рекомендуется для модернизации жаротрубных и водотрубных котлов, а также секционных котлов, где требуется удлинённая пламенная труба для оптимального распределения тепла.
• Перед установкой требуется сверка параметров давления газа и противодавления дымовой системы с техническими условиями котла.

FAQ — часто задаваемые вопросы

Какая минимальная и максимальная мощность горелки?

Диапазон мощности: от 160 до 800 кВт.

На какое топливо рассчитана горелка?

Природный газ (метан).

Какие требования к давлению газа?

Давление на газовой рампе: от 4.8 до 24 мбар; допустимое противодавление в зоне горения: от -1 до 7 мбар.

Какие электрические параметры?

Электропитание 220 В / 380 В; электродвигатель 1100 Вт; потребляемая мощность 1600 Вт.

Какая длина пламенной трубы и зачем она удлинённая?

Длина пламенной трубы 433 мм; удлинённая труба обеспечивает устойчивое горение и лучшее распределение тепла в глубоких камерах сгорания.

Если вы хотите приобрести или получить техническую консультацию по применению газовой горелки CIB Unigas P61 M-.PR.L.RU.A.7.50, обращайтесь в компанию Промэлектроника — мы поможем подобрать комплект для вашего котла и организуем поставку: sales@prom-elec.com.

Техническое описание составлено с учётом эксплуатационных и монтажных требований; при проектировании узла горения следует учитывать специфику котла и требования безопасности.
