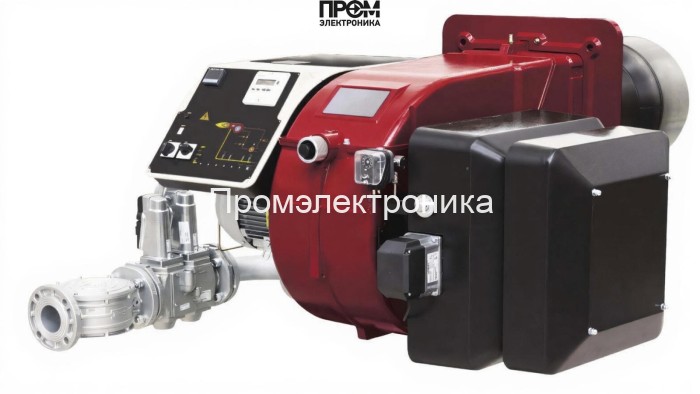

Газовая горелка CIB Unigas R515A M-.PR.S.RU.A.1.50

Газовая горелка CIB Unigas R515A M-.PR.S.RU.A.1.50 — техническое описание и состав узлов

Предлагаемая газовая горелка CIB Unigas R515A — модульный промышленный агрегат прогрессивно‑механического исполнения, рассчитанный на диапазон тепловой нагрузки 770–5200 кВт. Описание составлено в техническом стиле с учётом требований SEO 2026 года: целевые запросы — «газовая горелка CIB Unigas R515A», «горелка 770–5200 кВт», «промышленная газовая горелка» — интегрированы в текст для улучшения индексации при сохранении читабельности для инженеров и закупщиков.

Назначение и области применения

• Эксплуатация в паровых и водогрейных котельных, ТЭЦ, технологических печах и промышленных сушильных установках.
• Модернизация и замена устаревших горелочных устройств при необходимости точной модуляции и устойчивого горения.
• Интеграция в автоматизированные системы управления котельной с питанием 220/380 В.

Ключевые технические параметры

• Мощность: 770–5200 кВт; расход газа: 81–550 нм³/ч.
• Пламенная труба: 530 мм × Ø380 мм; тип соединения: Rp 2".
• Электродвигатель: 11 кВт; потребляемая мощность: 11.5 кВт; уровень шума 85 дБ; IP40.
• Рабочая температура: −10…+50 °C; масса: 290 кг; габариты: 168.3×159×76.4 см.
• Газовое давление на рампе: 11–286 мбар; противодавление: 0–18 мбар.

Конструкция и состав основных узлов

Горелка выполнена в виде компактного агрегата, включающего функциональные блоки, обеспечивающие надёжное и безопасное горение:

• Топочная голова и пламенная труба — формируют стабильное факельное сечение и обеспечивают передачу тепла в топку.
• Газовая рампа с форсунками — дозирование и равномерное распределение рабочего топлива по камере сгорания.
• Топливный насос — обеспечивает подачу и поддержание требуемого давления топлива в системе рампы (при модификациях с насосом для газ/смеси).
• Топочный автомат — логическая система управления запуском, модуляцией и защитой горелки.
• Трансформатор розжига и электроды — надёжная инициация искрового розжига и формирование стабильного фронта пламени.
• Датчик пламени — оптический/ионный контроль наличия горения для немедленного отключения в аварийных ситуациях.
• Сервопривод — прецизионное позиционирование заслонок и клапанов для точной модуляции воздушно‑топливной смеси.
• Запорные и предохранительные клапаны — двухступенчатая система пуска/остановки, опция с блоком контроля герметичности.
• Реле давления — контроль и сигнализация заданных уровней давления в газовой рампе и линии воздуха.

Эксплуатационные преимущества

• Широкий диапазон мощности обеспечивает гибкость использования и энергоэффективность в переменных режимах нагрузки.
• Модульная схема упрощает техническое обслуживание и ускоряет замену изношенных компонентов (форсунки, электроды, сервоприводы).
• Система защит и контроля (датчик пламени, реле давления, топочный автомат) минимизирует риски аварий и повышает безопасность эксплуатации.
• Поддержка интеграции в SCADA/DCS через стандартные интерфейсы электропитания и сигнальные выводы.

Рекомендации по монтажу и техобслуживанию

• Монтаж и пусконаладочные работы проводить квалифицированным персоналом с допуском к газовому оборудованию.
• Регламент: проверка герметичности рампы, тестирование датчика пламени и логики топочного автомата, осмотр электродов и трансформатора розжига, очистка форсунок и пламенной трубы.
• Периодическая проверка сервоприводов и реле давления, замена изношенных форсунок и клапанов согласно сервисной карте.

Горелка CIB Unigas R515A — технически зрелое решение для промышленных применений, сочетающее точную модуляцию, простой сервис и высокий уровень безопасности. Для дополнительных сведений по запасным частям и сертификации обращайтесь к официальному представителю бренда.
