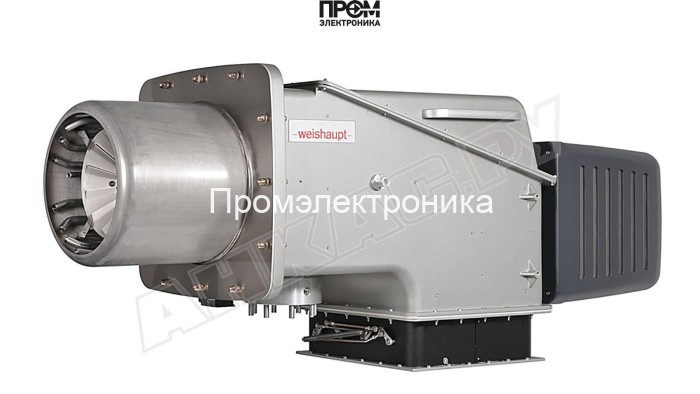

Газомазутная горелка Weishaupt WKGMS 70/1-B, DN 125, исп. ZMH-NR

Газомазутная горелка Weishaupt WKGMS 70/1-B (DN 125) — техническое описание

Представленная модель Weishaupt WKGMS 70/1-B (DN 125) — промышленная комбинированная газомазутная горелка с прогрессивной системой управления, разработанная для надёжной работы в паровых и водогрейных котлах мощностью 1100–6100 кВт. Конструкция ориентирована на простоту сервисного обслуживания, модульную замену узлов и минимизацию времени простоя при пусконаладке.

Ключевые особенности и составные узлы

Горелка спроектирована по классическим промышленным стандартам и содержит следующие основные элементы, ответственные за безопасность, розжиг и управление процессом горения:

• Топливный насос — обеспечивает стабильную подачу мазута под требуемым напором и дозирование при переключении режимов.
• Датчик пламени — оптический/ионный контроль наличия устойчивого факела, аварийная блокировка при пропадании пламени.
• Топочный автомат — блок логики управления рабочими последовательностями, мониторинга и аварийной сигнализации.
• Трансформатор розжига — формирует высоковольтный импульс для инициации искры и стабильного поджига топлива.
• Реле давления — следит за давлением в рампе и системой подачи, обеспечивает отключение при отклонениях от заданных параметров.
• Форсунки — сменные распылители мазута с зональной подачей для равномерного распыла и оптимизации горения.
• Сервопривод — управляющий исполнительный механизм для регулировки заслонок, дозирования воздуха и пилотных клапанов.
• Клапан (газовый/мазутный) — многоступенчатая арматура для точного перекрытия и плавного перехода между видами топлива.
• Электроды — обеспечивают стабильный розжиг и контроль искровых характеристик в условиях повышенной нагрузки.

Технический акцент и эксплуатация

При внедрении на объекте важно учитывать: рабочие диапазоны давления газовой рампы 31–90 мбар, электрическое питание 220/380 В, температурный диапазон эксплуатации от −15 до +40 °C и стандартную пламенную трубу длиной 347 мм. Модульная архитектура упрощает замену форсунок, топливных насосов и электроники без демонтажа основного корпуса.

Преимущества для проекта

• Гибкость топлива: быстрое переключение между газом и мазутом при минимальной перенастройке.
• Безопасность: многоуровневый контроль пламени и давления, автоматические блокировки.
• Экономичность: прогрессивное управление, точное дозирование форсунками и сервоприводом.
• Сервисность: доступ к типовым узлам (насос, трансформатор, датчики) и унифицированные запасные части.

Weishaupt WKGMS 70/1-B — оптимальное решение для промышленных котельных, где критичны долговечность, точное управление горением и быстрая доступность сервисных узлов. При проектировании и монтаже рекомендуется учитывать соответствие фланцев и параметры дымоудаления.
