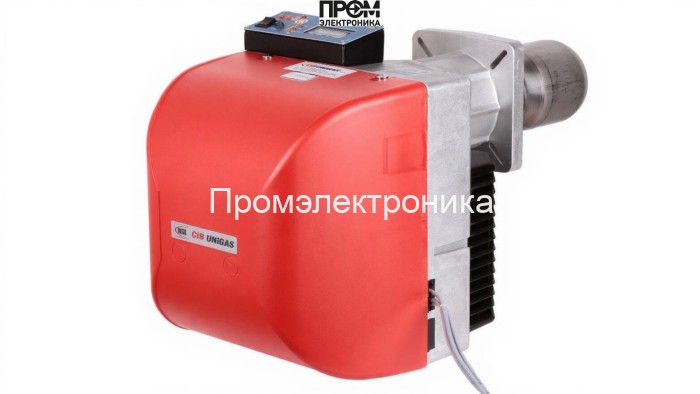

Газовая горелка CIB Unigas NG400 M- PR.M.RU.A.0.32EA

Газовая горелка CIB Unigas NG400 M‑PR.M.RU.A.0.32EA — промышленный модулирующий агрегат для сжигания природного газа (метан) в котельных и технологических тепловых установках. Разработана с акцентом на стабильность горения, точный электронный контроль подачи топлива и воздуха, а также удобство технического обслуживания. Блок автоматики Siemens LMV2x обеспечивает программируемое управление, безопасные пуск‑остановочные циклы и интеграцию с системами диспетчеризации.

• Ключевые характеристики:
  • Вид топлива: природный газ (метан)
  • Диапазон мощности: 115–420 кВт
  • Тип регулирования: прогрессивная (модулирующая)
  • Длина пламенной трубы: 328 мм (регулируемая)
  • Тип пламенной трубы: регулируемая
  • Электропитание: 220 В
  • Электродвигатель: 370 Вт; потребляемая мощность: 670 Вт
  • Класс пылевлагозащиты: IP40
  • Рабочая температура: −10…+50 °C
  • Масса: 42 кг; габариты: 89.8 × 59.6 × 49.1 см
  • Противодавление: 0…8 мбар; давление газовой рампы: 1.3…15.9 мбар
  • Расход газа: 12…44.5 нм³/ч; номинальный диаметр: DN 32; тип соединения: Rp 1 1/4"
  • Страна бренда: Италия; соответствие выбросов: класс 3 по EN676

Конструкция и состав горелки

• Корпус и монтажный фланец — несущая структура с легкодоступными панелями для обслуживания.
• Голова сгорания — регулируемая пламенная труба длиной 328 мм, позволяет адаптировать факел под различные камеры сгорания.
• Газовая рампа — DN32, присоединение Rp 1 1/4", может устанавливаться слева или справа; рассчитана на давление 1.3–15.9 мбар.
• Подающий узел (регуляторы, клапаны) — обеспечивает точное дозирование газа в режиме прогрессивного управления.
• Электродвигатель 370 Вт и привод заслонки воздуха — гарантируют надежную подачу вторичного воздуха и регулирование смесьобразования.
• Блок автоматики Siemens LMV2x — контроль фаз, самодиагностика, интерфейс для программирования и интеграции.

Преимущества

• Широкий диапазон модуляции мощности (115–420 кВт) обеспечивает экономичную работу при переменных тепловых нагрузках.
• Низкие выбросы NOx (класс 3 EN676) — соответствует современным экологическим требованиям.
• Устойчивость горения в камерах с высоким аэродинамическим сопротивлением благодаря оптимизированной форме факела и регулируемой пламенной трубе.
• Простота обслуживания: доступ к узлам без демонтажа основных частей корпуса.
• Надежная автоматика Siemens обеспечивает безопасный пуск и защиту оборудования.

Эксплуатация и обслуживание

• Условия эксплуатации: температура окружающей среды −10…+50 °C; класс IP40 — защита от крупных частиц пыли, не защищена от прямой влаги.
• Рекомендуемые процедуры ТО: ежемесячный визуальный осмотр, проверка целостности пламенной трубы и форсунок, контроль настроек блокировки давления рампы и клапанов.
• Раз в 6–12 месяцев — проверка и наладка автоматики, контроль электрических соединений и состояния электродвигателя (370 Вт).
• При эксплуатации в средах с повышенной запыленностью рекомендуется предусмотреть фильтрацию воздуха и периодическую очистку корпуса.
• Горелка выполняет автоматическую ежедневную короткую остановку (самодиагностика) — это предусмотрено конструкцией для контроля работоспособности компонентов.

Примеры реального применения

• Блочные котельные и паровые установки на предприятиях пищевой и перерабатывающей промышленности — стабильно покрывает переменные нагрузки производства.
• Цеховые системы отопления и технологические печи, где требуется модулирующий режим для поддержания точной температуры.
• Модернизация существующих котлов водяного и парового отопления — замена стационарных ступенчатых горелок на NG400 повышает КПД и снижает расход топлива.

Для каких котлов подходит

• Водогрейные котлы промышленной и коммунальной сферы с необходимой мощностью 115–420 кВт.
• Паровые котлы средней мощности при условии совместимости топочной камеры с регулируемой пламенной трубой длиной 328 мм.
• Теплогенераторы и термальные блоки, требующие модуляции мощности и интеграции в систему автоматизации.

FAQ

• Можно ли использовать смесьный газ или пропан? Стандартная конфигурация рассчитана на природный газ (метан). Для работы на других газах требуется перенастройка и подтверждение производителя.
• Какую подготовку топлива требуется? Стабильное давление рампы 1.3–15.9 мбар и чистота газа без крупных примесей — обязательны; при нестабильном давлении необходима установка регуляторов/аккумуляторов давления.
• Какие требования к электропитанию? Однофазное 220 В для автоматики и питания привода; мощность привода 370 Вт, полная потребляемая мощность 670 Вт.
• Как обеспечить низкие выбросы NOx? Соблюдать заводские настройки смеси газ/воздух и регламент техобслуживания; при необходимости использовать системы рекуперации и доп. оборудование.

Для надежной поставки, настройки и сервисного сопровождения рекомендуем приобретать оборудование у компании Промэлектроника — специалисты помогут с подбором и запуском (sales@prom-elec.com).

Технический блок CIB Unigas NG400 сочетает итальянскую конструктивную компоновку, проверенную автоматику Siemens и эксплуатационную практичность, что делает её оптимальным решением для современных промышленных котельных, где важны точность регулирования, экономичность и соответствие экологическим нормам.
