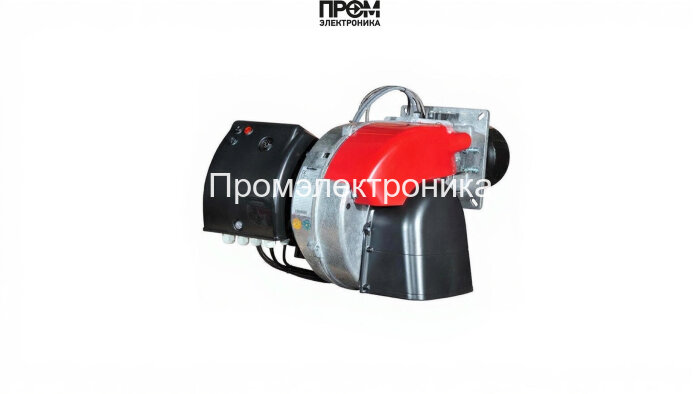

Дизельная горелка Ecoflam MAX P 12 AB HS TL LMO

Дизельная горелка Ecoflam MAX P 12 AB HS TL LMO — техническое описание и состав узлов

Представленная модель — компактная двухступенчатая дизельная горелка Ecoflam MAX P 12 AB HS TL LMO, разработанная для промышленного и коммунального теплоснабжения. Конструкция ориентирована на надёжную длительную эксплуатацию при переменном противодавлении в камере сгорания и быстрой адаптации под различные типы котлов. Описание составлено в техническом стиле с акцентом на ключевые узлы, эксплуатационные параметры и требования монтажа.

Конструкция и основные узлы

• Топливный насос — обеспечивает дозированную подачу дизтоплива в режимах одно- и двухтрубных систем; выполнен с учётом минимальных пульсаций и защищён фильтрацией.
• Датчик пламени — оптический/ионный сенсор контроля горения для мгновенной фиксации стабильности факела и блокировки при погасании.
• Топочный автомат (Siemens LMO) — контроллер последовательности пуска, мониторинга и аварийных защит, реализует двухступенчатое управление мощностью.
• Трансформатор розжига — формирует высоковольтный импульс для поджига топливно-воздушной смеси; рассчитан на частые циклы включения.
• Реле давления — контролирует давление в топливной магистрали, обеспечивает аварийную остановку при утечках или падении давления.
• Форсунки — набор сопел различного распыла для точной настройки факела и оптимизации расхода топлива в диапазоне 5.1–11 кг/ч.
• Сервопривод (гидравлический привод воздушной заслонки) — обеспечивает микрометрическую регулировку воздуха, стабильность смеси при изменении противодавления.
• Клапан — предохранительный/отсечной клапан топливной линии, обеспечивает герметичное перекрытие при выключении.
• Электроды — комплект поджига и контроля искрообразования с простой заменой при техобслуживании.

Технические характеристики и эксплуатационные параметры

• Мощность: 60–130 кВт; расход топлива: 5.1–11 кг/ч.
• Удлинённая пламенная труба 155 мм; исполнение — двухступенчатое.
• Электропитание: 220 В; потребляемая мощность: 400 Вт; электродвигатель вентилятора 130 Вт.
• Класс защиты IP40; уровень шума ≈65 дБ; рабочая температура −10…+60 °C.
• Противодавление в камере: 0–3.6 мбар; вес 10 кг; габариты 37.4×31.7×20.9 см.

Преимущества и рекомендации

• Модульность узлов упрощает диагностику: насос, форсунки, трансформатор и датчик пламени доступны без демонтажа корпуса.
• Рекомендовано регулярное техобслуживание: проверка форсунок и электродов, контроль давления и состояния насоса, тестирование реле и датчика пламени.
• Монтаж в защищённом, проветриваемом помещении, с доступом для сервисного обслуживания и возможностью настройки положения сопла под конкретную топку.

Данная техническая комплектация обеспечивает стабильную, экономичную работу горелки с минимальными затратами на обслуживание и быстрым временем реакции автоматики — ключевые факторы при выборе дизельной горелки для современных котельных и модульных установок.
