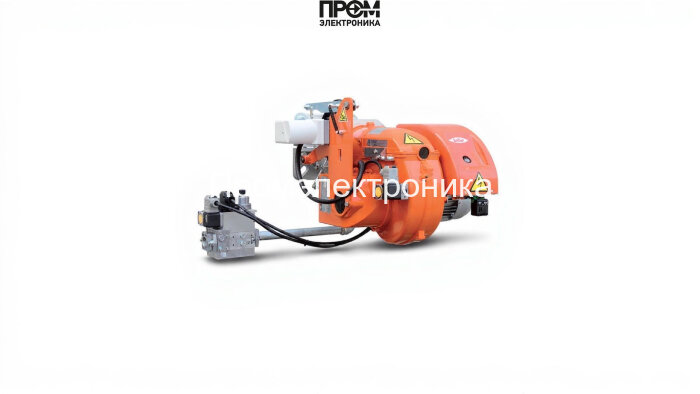

Газовая горелка Baltur TBG 85 MC

Газовая горелка Baltur TBG 85 MC — техническое описание для проектирования и сервиса

Газовая горелка Baltur TBG 85 MC представляет собой модульное промышленное решение для котлов средней мощности (170–850 кВт). Описание ориентировано на инженеров и сервисные службы: раскрыты конструктивные узлы, эксплуатационные характеристики и ключевые параметры для интеграции в современные энергосистемы с учётом требований 2026 года по энергоэффективности и низким выбросам.

Ключевые технические параметры

• Мощность: 170–850 кВт; диапазон регулирования 1:4.
• Расход газа: 17,1–85 нм³/ч; противодавление до 10 мбар.
• Питание: 380 В, потребляемая мощность ~1600 Вт; класс защиты IP44.
• Длина пламенной трубы: 400 мм; габариты 120×69×55 см; масса 78 кг.
• Исполнение: двухступенчатая / прогрессивная, возможна модернизация до модуляции.

Составные узлы и их назначение

Конструкция Baltur TBG 85 MC выполнена по модульному принципу. Ниже перечислены основные детали, входящие в состав горелки, с указанием их функциональной роли:

• Топливный насос — обеспечивает стабильную подачу топлива при переменном давлении на рампе, минимизирует флуктуации расхода при переходных режимах.
• Датчик пламени (ионизационный электрод) — мониторит присутствие пламени в реальном времени для безопасного закрытия клапанов при погасании.
• Топочный автомат — центральный контроллер пуска/остановки и диагностики; поддерживает протоколы самодиагностики EN298 и интеграцию с внешней автоматики.
• Трансформатор розжига — формирует высоковольтные импульсы для надежного поджига; рассчитан на длительные циклы работы.
• Реле давления — контроль давления воздуха/противодавления в камере; обеспечивает защиту от работы в условиях недопустимого сопротивления дымохода.
• Форсунки — обеспечивают точное распыление газа и стабильную смесь; доступны разные типоразмеры под метан и пропан.
• Сервопривод — управляет воздушной заслонкой и дозированием воздуха при переходе между ступенями или при модуляции.
• Клапан (газовый запорный/предохранительный) — многоступенчатая система клапанов с контролем герметичности для безопасного перекрытия подачи топлива.
• Электроды — розжиг и ионизация; выполнены для быстрого доступа при техобслуживании.

Эксплуатационные и интеграционные примечания

• Оптимизация горения достигается за счёт частичной рециркуляции продуктов сгорания и точной координации форсунок с сервоприводом.
• Для перехода на сжиженный газ требуется подбор форсунок и перенастройка рампы; рекомендуется проверка герметичности клапанов после каждого монтажа.
• Интеграция с системой управления котельной через цифровые выходы и протоколы повышает энергоэффективность и сокращает число пусковых циклов.

Газовая горелка Baltur TBG 85 MC — выбор для проектов, где требуются надёжность, простота обслуживания и соответствие современным экологическим и энергоэффективным требованиям.
