Дизельная горелка Elco VL 4.610 DP

Все товары Elco →

Дизельная горелка Elco VL 4.610 DP. Вид топлива: дизельная; Мощность горелки: от 195 до 610 кВт; Исполнение горелки: прогрессивная.

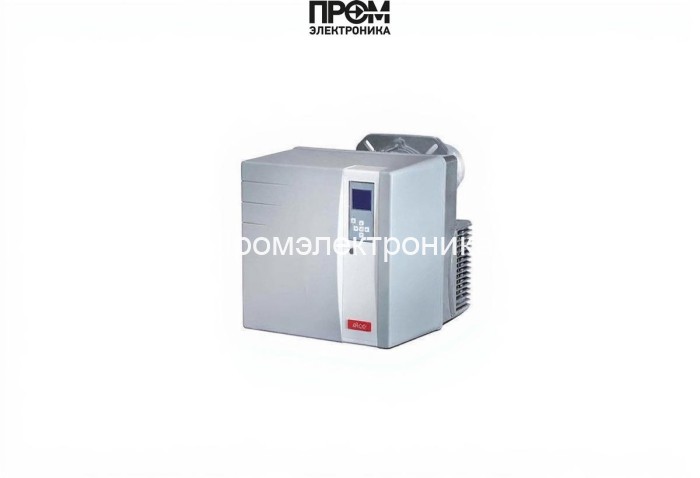

Дизельная горелка Elco VL 4.610 DPУвеличить фото

Основные характеристики

Бренды
Elco
Вес
38.5 кг
Вид топлива
дизельная
Мощность горелки
от 195 до 610 кВт
Тип соединения
Rp 3/8"
Класс пылевлагозащиты
IP21
Все характеристики →Документы · 1

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 195 до 610 кВт · от 0 до 6 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

дизельная · прогрессивная

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · без головы сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Дизельные горелки →
01

Описание

Дизельная горелка Elco VL 4.610 DP. Каталожные параметры этого исполнения: вид топлива: дизельная; мощность горелки: от 195 до 610 кВт; исполнение горелки: прогрессивная; электропитание: 220 В; противодавление: от 0 до 6 мбар; комплектация: без головы сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: без головы сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Дизельная горелка Elco VL 4.610 DP, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Дизельная горелка Elco VL 4.610 DP
Бренды
Elco
Вес
38.5 кг
Вид топлива
дизельная
Мощность горелки
от 195 до 610 кВт
Тип соединения
Rp 3/8"
Класс пылевлагозащиты
IP21
Исполнение горелки
прогрессивная
Электропитание
220 В
Комплектация
без головы сгорания
Расход топлива
16.4-51.4 кг/ч
Электродвигатель
750 Вт
Потребляемая электрическая мощность
830 Вт
Страна бренда
Италия
Противодавление
от 0 до 6 мбар
03

Техническая документация

PDFElco: отопительные горелки · VL 4.610 DPОткрыть документ ↗ EN · Редакция указана на страницах каталога · страница 210

Каталожная запись полного обозначения.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

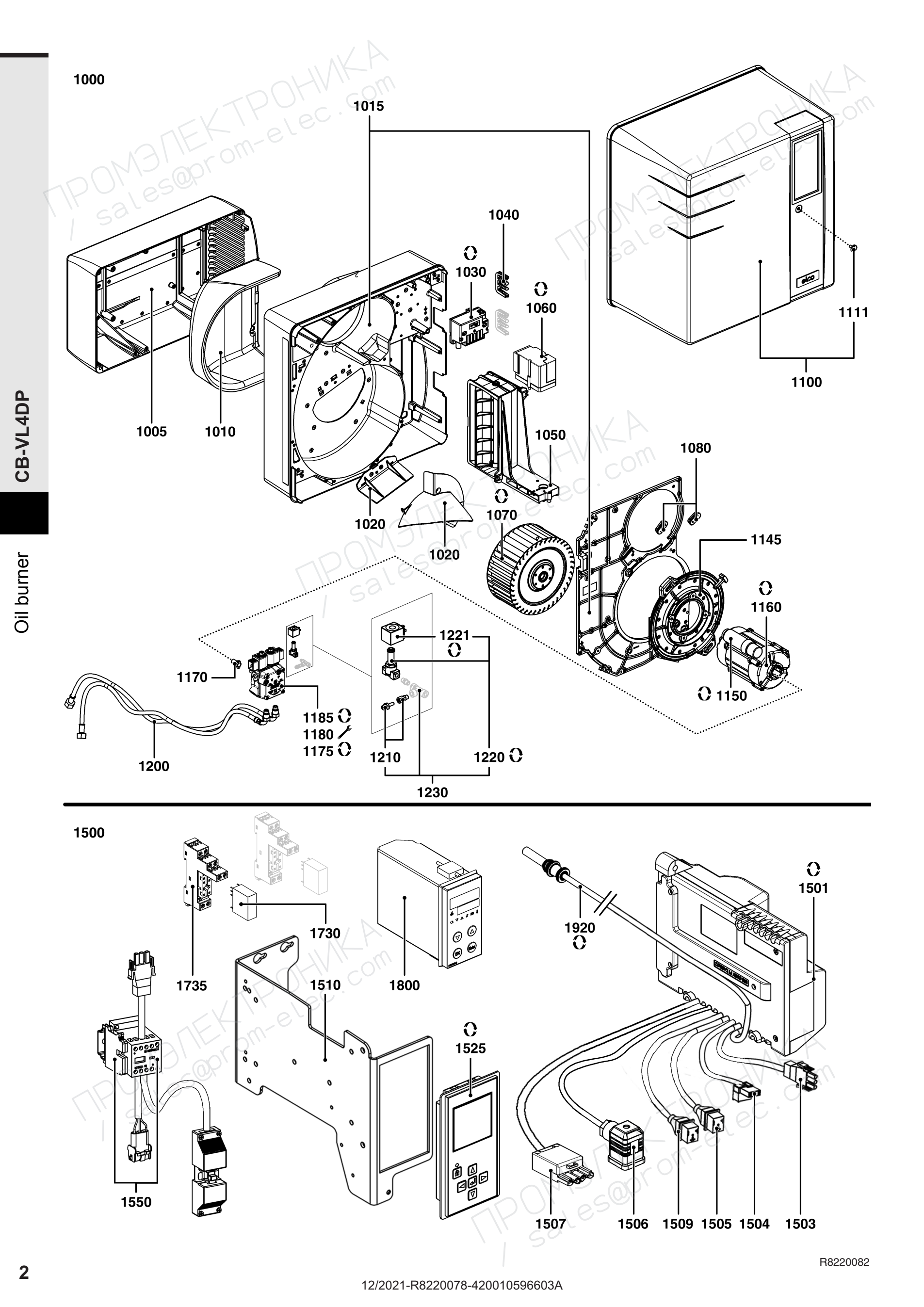

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Дизельная горелка Elco VL 4.610 DP
Открыть схему в полном размере ↗Документ 420010596603A · R8220078-03 - 16/12/2021 · страница 2

Запчасти на схеме

  1. Поз. 1005
    Короб воздухозаборный Ecoflam 65326874

    Артикул: 65326874

    Период по каталогу: 03-2011 — конец периода не указан

  2. Поз. 1010
    Звукоизоляция 259 x 269 мм

    Артикул: 65300808

    Период по каталогу: 03-2011 — конец периода не указан

  3. Поз. 1015
    Корпус 467X457X103 DRILL.D6 NC46/61/V4 Elco 65326235

    Артикул: 65326235

    Период по каталогу: 03-2011 — конец периода не указан

  4. Поз. 1020
    Направляющая всасываемого воздуха для NC61, Vectron 4.610, черная

    Артикул: 65300809

    Период по каталогу: 03-2011 — конец периода не указан

  5. Поз. 1030
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 03-2011 — конец периода не указан

  6. Поз. 1040
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 03-2011 — конец периода не указан

  7. Поз. 1050
    Воздушная заслонка Elco C05

    Артикул: 65300810

    Период по каталогу: 03-2011 — конец периода не указан

  8. Поз. 1070
    Рабочее колесо вентилятора Ø190 x 82 мм

    Артикул: 65300811

    Период по каталогу: 03-2011 — конец периода не указан

  9. Поз. 1080
    К-Т фиксаторов распорных кабельных D34X15/12 (3 PCS)/корпус Elco 65300517

    Артикул: 65300517

    Период по каталогу: 03-2011 — конец периода не указан

  10. Поз. 1100
    Кожух горелки Elco V4, в комплекте

    Артикул: 65300812

    Период по каталогу: 03-2011 — конец периода не указан

  11. Поз. 1111
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 03-2011 — конец периода не указан

  12. Поз. 1145
    Кнопка мотор D205/132/80X22,5/NC46-61/V4 Elco 65301222

    Артикул: 65301222

    Период по каталогу: 03-2011 — конец периода не указан

  13. Поз. 1150
    Конденсатор Ecoflam 18 мкФ, 65301177

    Артикул: 65301177

    Исполнение: SIMEL

    Период по каталогу: 03-2011 — конец периода не указан

  14. Поз. 1150
    Конденсатор Elco 16 мкФ, 65301178

    Артикул: 65301178

    Исполнение: ACC

    Период по каталогу: 03-2011 — конец периода не указан

  15. Поз. 1160
    Электродвигатель Simel 1-41/T80-2M-750-32

    Артикул: 65300814

    Период по каталогу: 03-2011 — конец периода не указан

  16. Поз. 1170
    Муфта привода электродвигатель-насос жидкотопливный D18/14,7/11X22 Elco 65074172

    Артикул: 65074172

    Период по каталогу: 03-2011 — конец периода не указан

  17. Поз. 1175
    Elco AT3 55 C 9550 4P 0700

    Артикул: 13011938

    Период по каталогу: 03-2011 — конец периода не указан

  18. Поз. 1180
    Ремкомплект насоса Elco 13010470

    Артикул: 13010470

    Период по каталогу: 03-2011 — конец периода не указан

  19. Поз. 1185
    Электромагнитная катушка Elco 07 - 220-240VAC T80

    Артикул: 13010006

    Период по каталогу: 03-2011 — конец периода не указан

  20. Поз. 1200
    Жидкотопливный шланг Elco G 1/4" - Rp 3/8" 13004833

    Артикул: 13004833

    Период по каталогу: 03-2011 — конец периода не указан

  21. Поз. 1210
    Поворотное соединение Elco 13018875

    Артикул: 13018875

    Период по каталогу: 03-2011 — конец периода не указан

  22. Поз. 1220
    Жидкотопливный электромагнитный клапан Suntec SL1V2807

    Артикул: 13018872

    Период по каталогу: 03-2011 — конец периода не указан

  23. Поз. 1221
    Электромагнитная катушка Elco M13

    Артикул: 13018853

    Период по каталогу: 03-2011 — конец периода не указан

  24. Поз. 1230
    Электроклапан жидкотопливный насосов SUNTEC SL1V2805 G1/8 9W 230V + штуцер Elco 13018871

    Артикул: 13018871

    Период по каталогу: 03-2011 — конец периода не указан

  25. Поз. 1501
    Блок управления горелкой Elco 65329181

    Артикул: 65329181

    Период по каталогу: 03-2011 — конец периода не указан

  26. Поз. 1503
    Кабель электропитания двигателя 288 мм

    Артикул: 13010519

    Период по каталогу: 03-2011 — конец периода не указан

  27. Поз. 1504
    Кабель питания трансформатора Danfoss 360 мм

    Артикул: 65300619

    Период по каталогу: 03-2011 — конец периода не указан

  28. Поз. 1505
    Кабель электропитания 420 мм

    Артикул: 13011090

    Период по каталогу: 03-2011 — конец периода не указан

  29. Поз. 1506
    Кабель питания электроклапана + штекер DIN/RAST3P L350V2 Elco 65301115

    Артикул: 65301115

    Период по каталогу: 03-2011 — конец периода не указан

  30. Поз. 1507
    Кабель 2-й ступени 160 мм

    Артикул: 65300531

    Период по каталогу: 03-2011 — конец периода не указан

  31. Поз. 1509
    Кабель питания электроклапана + штекер 3P/RAST3P L475V3 Elco 65301114

    Артикул: 65301114

    Период по каталогу: 03-2011 — конец периода не указан

  32. Поз. 1510
    Держатель блока управления 205X246X93 90°-90° Elco 65300524

    Артикул: 65300524

    Период по каталогу: 03-2011 — конец периода не указан

  33. Поз. 1525
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 03-2011 — конец периода не указан

  34. Поз. 1550
    Реле тепловое двигателя C05 + кабель со штекером Elco 65301069

    Артикул: 65301069

    Период по каталогу: 03-2011 — конец периода не указан

  35. Поз. 1920
    Датчик пламени Elco 610 мм, 65328029

    Артикул: 65328029

    Исполнение: с 09/19

    Период по каталогу: 03-2011 — конец периода не указан

  36. Поз. 1920
    Датчик пламени Elco QRB1A-A048B70B, 65326516

    Артикул: 65326516

    Исполнение: до 08/19

    Период по каталогу: 03-2011 — конец периода не указан
