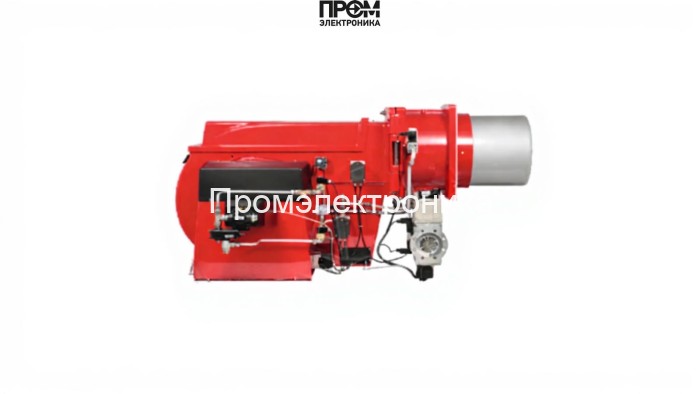

Газомазутная горелка Weishaupt RGMS 9/1-D, DN 100, исп. ZMD

Техническое описание газомазутной горелки Weishaupt RGMS 9/1‑D (DN 100, исп. ZMD)

Промышленная газомазутная горелка Weishaupt RGMS 9/1‑D — решение для ответственных тепловых установок с диапазоном мощности 500–3240 кВт и расходом топлива 110–288 кг/ч. Конструкция DN 100 обеспечивает высокую плотность теплового потока при длине пламенной трубы 325 мм. Гармонизирована с современными требованиями энергоэффективности и безопасного управления, пригодна для водогрейных и паровых котлов, сушилок и теплообменников.

Ключевые узлы и состав горелки

• Топливный насос — шестеренный/плунжерный узел подачи мазута с регулировкой расхода и подогревом при необходимости.
• Датчик пламени (УФ‑датчик) — быстрый контроль наличия и качества горения, интеграция с менеджером горения.
• Топочный автомат (цифровой менеджер) — микропроцессорное управление режимами, диагностика ошибок и логирование событий.
• Трансформатор розжига — обеспечивает стабильную искру на электроды при любых режимах запуска.
• Реле давления — контроль противодавления в топке и защита при превышении допустимых значений.
• Форсунки (распылители) — комплект форсунок с подогревом и регулировкой формы факела для любых видов мазута.
• Сервопривод — синхронное управление топливной арматурой и дросселированием воздуха для точного соотношения «воздух/топливо».
• Клапан (электромагнитные и предохранительные клапаны) — многоуровневая газовая и жидкотопливная арматура с функцией проверки герметичности.
• Электроды зажигания — надежная система искрового розжига с простой доступностью для обслуживания.

Технический стиль эксплуатации и управления

• Режимы работы: автоматическое переключение газ/мазут, приоритет газового режима с быстрым переходом на жидкое топливо при необходимости.
• Управление: цифровой топочный автомат обеспечивает адаптивную модуляцию (опция) и синхронизацию форсунок, сервоприводов и вентилятора.
• Безопасность: многоступенчатая защита от потери пламени, обратного давления и утечек благодаря предохранительным клапанам и реле давления.

Обслуживание и соответствие

• Регулярные процедуры: проверка УФ‑датчика, состояния электродов и форсунок, тест герметичности клапанов и калибровка реле давления.
• Условия эксплуатации: питание 220 В, противодавление до 12 мбар, рекомендован подогрев форсунки для вязких мазутов.
• Совместимость: стандартный фланец DN 100, подходит для интеграции в современные котельные установки и промышленные теплоагрегаты.

Weishaupt RGMS 9/1‑D — инженерно ориентированная горелка для задач 2026 года: повышенная энергоэффективность, цифровой контроль и модульная конструкция узлов (насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивают предсказуемую работу и простоту техобслуживания.
