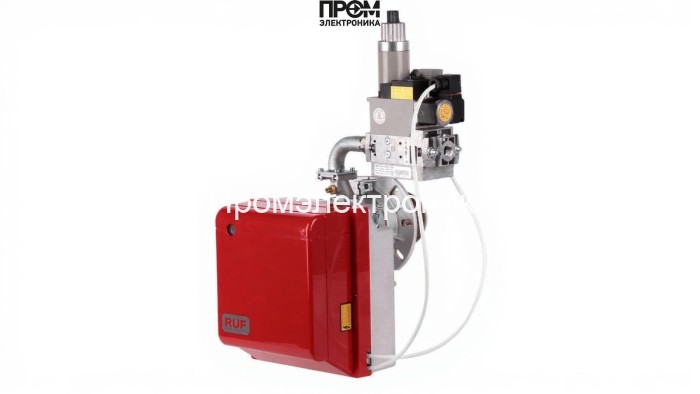

Газовая горелка RUF 40 BS2 D BLU MB-DLE 405

Газовая горелка RUF 40 BS2 D BLU MB-DLE 405 — техническое описание и состав

Представленная двухступенчатая газовая горелка RUF 40 BS2 D BLU MB-DLE 405 — промышленный модуль для надёжного и эффективного сжигания газообразного топлива в отопительных и технологических котельных установках. Конструкция ориентирована на длительную работу при переменных нагрузках и обеспечивает оптимизацию расхода топлива, минимизацию пусковых пиков и высокую стабильность факела.

Ключевые технические параметры

• Вид топлива: газовая
• Мощность: 35–91 кВт (диапазон рабочего режима)
• Исполнение: двухступенчатая (BS2) для работы в базовом и повышенном режимах
• Длина пламенной трубы: 114 мм
• Электропитание: 220 В, потребляемая мощность — 1800 Вт
• Класс защиты: IP40
• Уровень шума: 62 дБ
• Противодавление: 0–2.4 мбар; давление газа в рампе: 2.5–9.5 мбар
• Габариты (Д×Ш×В): 36.6 × 25.5 × 32.5 см

Основные узлы и детали горелки

Конструктивно горелка состоит из набора функциональных блоков, обеспечивающих автоматический запуск, горение и защиту агрегата:

• Топливный насос — обеспечивает подачу и стабилизацию давления топлива в рампе при переходе между ступенями.
• Датчик пламени — контролирует наличие факела и инициирует останов при нестабильном горении.
• Топочный автомат — логический модуль управления последовательностью розжига, контроля и блокировки аварий.
• Трансформатор розжига — генерирует высоковольтный импульс для электродов при запуске.
• Реле давления — обеспечивает контроль противопожатия и защиту при изменении системного давления.
• Форсунки — формируют дозированную подачу газа для каждой ступени горения.
• Сервопривод — управляет подачей воздуха/газа и плавно переключает режимы работы.
• Клапан — запорный элемент с электропневматическим или электромагнитным исполнением для аварийного перекрытия подачи.
• Электроды — ответственные за устойчивый розжиг и стабильность искрового разряда.

Эксплуатация и техническое обслуживание

• Периодическая проверка герметичности газовой рампы и состояния форсунок.
• Функциональная проверка датчика пламени и трансформатора розжига перед сезоном.
• Регламентная очистка пламенной трубы и замена изношенных электродов.
• Контроль работы реле давления и сервопривода для предотвращения динамических перегрузок.
• Использование оригинальных комплектующих для сохранения эксплуатационных параметров.

Назначение и совместимость

Горелка предназначена для водогрейных и паровых котлов средних мощностей, легко интегрируется в существующие палетки котлов благодаря стандартным габаритам и параметрам давления. RUF 40 BS2 D BLU MB-DLE 405 сочетает простоту монтажа, модульность обслуживания и соответствие современным требованиям эффективности и безопасности.
