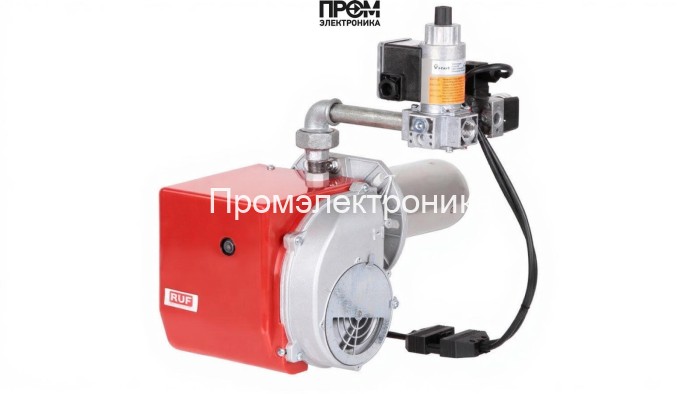

Газовая горелка RUF RTG 3 L185 MV-DLE 205

Газовая горелка RUF RTG 3 L185 MV-DLE 205 — техническое описание и состав

Предлагаемое техническое описание предназначено для инженеров по монтажу и наладке, а также для сервисных служб. Горелка RUF RTG 3 L185 MV-DLE 205 рассчитана на одноступенчатую работу в диапазоне 17–48 кВт, с удлинённой пламенной трубой 185 мм и эксплуатацией при давлении рампы 0.2–1.1 мбар. Конструкция оптимизирована для стабильного горения при расходе газа 1.7–4.3 нм³/ч, питания 220 В и эксплуатации в условиях противодавления до 2.5 мбар.

Ключевые технические элементы и их функции

• Топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам, снижая пульсации расхода и повышая точность дозирования.
• Газовая рампа и форсунки — распределяют топливо по головке сгорания; конструкция рассчитана на регулировку расхода в пределах 1.7–4.3 нм³/ч.
• Датчик пламени — контролирует наличие фактического пламени и обеспечивает безопасное отключение в случае нестабильного горения.
• Топочный автомат (блок управления) — управляет этапами розжига, контролем пламени и последовательностью срабатывания защит; интегрирован с системой безопасности.
• Трансформатор розжига — обеспечивает подачу высокого напряжения на электроды для уверенного и экономичного старта горелки.
• Реле давления — фиксирует давление газа в системе и предотвращает работу при выходе параметров за допустимые пределы.
• Сервопривод — обеспечивает точную позицию дроссельного узла и синхронизацию с электродвигателем, повышая стабильность горения.
• Клапан — электромагнитный запорный элемент обеспечивает мгновенное перекрытие подачи газа при авариях или отключении питания.
• Электроды — формируют искровой разряд для розжига; материалы и геометрия подобраны для длительного ресурса и стабильной работы при 220 В.

Конструктивные и эксплуатационные особенности

• Модульная архитектура — упрощает замену узлов и снижает время ТО.
• Компактные размеры 30.4×25.8×22.75 см и масса 9 кг — упрощают интеграцию в котлы малого и среднего класса.
• Класс защиты IP40, электродвигатель 75 Вт — рассчитаны на типовые производственные и коммерческие условия эксплуатации.
• Рекомендуемая периодичность проверок: визуальный осмотр и очистка головки сгорания ежегодно; контроль рампы и реле давления перед пуском сезона.

Заключение

RUF RTG 3 L185 MV-DLE 205 — практичная и ремонтопригодная газовая горелка для водогрейных и отопительных котлов. Интеграция компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает надёжность и безопасность работы. Для корректной настройки на природный или сжиженный газ и проведения пусконаладки рекомендуется привлечение квалифицированных специалистов и использование оригинальных запчастей.
