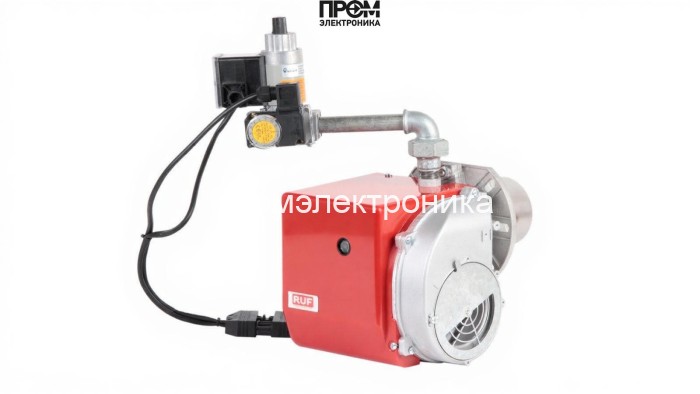

Газовая горелка RUF RTG 3 MVDLE 205

Газовая горелка RUF RTG 3 MVDLE 205 — техническое описание и составные узлы

Газовая горелка RUF RTG 3 MVDLE 205 — профессиональное одноступенчатое решение для водогрейных и паровых котлов малой и средней мощности. Разработана с прицелом на надёжность, простоту наладки и быструю диагностику узлов. Рабочий диапазон мощности 17–48 кВт и питание от 220 В обеспечивают широкую совместимость с типовыми котельными системами. Конструкция учитывает требования энергоэффективности и безопасности по стандартам 2026 года, включая упрощённую интеграцию в автоматизированные установки.

Ключевые параметры

• Мощность: 17–48 кВт
• Электропитание: 220 В
• Электродвигатель: 75 Вт
• Длина пламенной трубы: 90 мм
• Давление газовой рампы: 0.2–1.1 мбар
• Противодавление: 0–2.5 мбар
• Класс защиты: IP40
• Вес: 9 кг; размеры: 30.4×25.8×22.75 см
• Комплектация: голова сгорания и газовая рампа

Основные детали и узлы горелки

В конструкции RTG 3 MVDLE 205 применены проверенные компоненты, обеспечивающие стабильное горение, безопасный пуск и защищённую работу при колебаниях питающей сети:

• Топливный насос — обеспечивает заданный расход газа и стабильное давление в рампе при изменениях нагрузки;
• Датчик пламени — оптический/ионизационный контроль наличия факела для немедленного отключения при потухании;
• Топочный автомат — блок управления пуском и контролем состояния горелки в одноступенчатом режиме;
• Трансформатор розжига — формирует высоковольтный импульс для запуска искрового розжига;
• Реле давления — обеспечивает защиту по давлению газа и контроль противодавления в топке;
• Форсунки — формируют факел требуемой геометрии и обеспечивают равномерное распределение газа;
• Сервопривод — механический исполнительный элемент для регулировки заслонок и газового клапана;
• Клапан — запорный/регулирующий элемент рампы с электромагнитным приводом;
• Электроды — элементы розжига и контроля ионизации пламени, легкодоступные для замены.

Эксплуатация, безопасность и обслуживание

• Первичный пуск и наладка — квалифицированным персоналом с проверкой давления рампы (0.2–1.1 мбар) и параметров пламени;
• Регламент — ежемесячный визуальный осмотр, ежегодная чистка головы сгорания, проверка электродов и трансформатора розжига;
• Рекомендации — для длительной эксплуатации держать в запасе комплект электродов, фильтр газовой рампы и уплотнения клапанов;
• Совместимость — подходит для котлов 20–55 кВт при согласовании фланца и параметров теплообменника.

RUF RTG 3 MVDLE 205 сочетает компактность, простоту обслуживания и набор модульных узлов, обеспечивающих быстрый ремонт и высокую надёжность работы в современных котельных системах.
