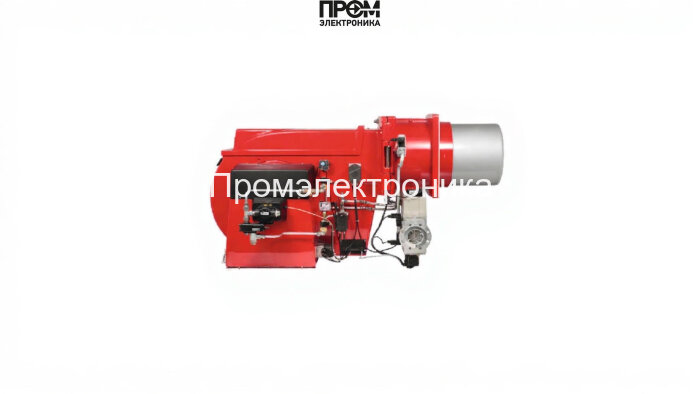

Техническое описание газомазутной горелки Weishaupt RGMS 7/1‑D (DN 40)

Предлагаемое техническое описание концентрируется на конструктивных компонентах и рабочих параметрах горелки Weishaupt RGMS 7/1‑D (номенклатура DN 40). Устройство разработано для надёжной двутопливной эксплуатации (газ/мазут) в диапазоне мощности 300–1575 кВт при расходе топлива 40–140 кг/ч и рабочем противодавлении от ‑2 до 12.5 мбар. Описание ориентировано на инженеров по теплотехнике и сервисных специалистов, включает перечень ключевых узлов, их функциональные назначения и рекомендации по интеграции в промышленные тепловые схемы.

Краткий обзор конструкции

• Моноблочная компоновка с откидной крышкой для оперативного доступа к узлам обслуживания.
• Совместимость с камерами низкого и высокого противодавления; фиксированная длина пламенной трубы 230 мм.
• Питание управления — стандартное 220 В, цифровой менеджер горения обеспечивает диагностику и связь с верхними системами управления.

Основные детали и их функции

Ниже перечислены элементы, формирующие работоспособность и безопасность горелочного модуля:

• Топливный насос — обеспечивает стабильный подачу мазута на форсунки, поддерживает заданное давление в топливной магистрали, совместим с преднагревом топлива.
• Датчик пламени — ультрафиолетовый или ионизационный элемент контроля, мгновенно фиксирует отсутствие или нестабильность пламени и инициирует аварийную остановку.
• Топочный автомат — цифровой блок управления розжигом, контролирует последовательность включения клапанов, трансформатора и подачу топлива.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов; рассчитан на частые циклы включения при автоматическом управлении.
• Реле давления — контролирует давление воздуха/газа в системе и предотвращает работу при недопустимых отклонениях.
• Форсунки — комплект сменных распылителей для мазута и газовые форсунки, обеспечивают оптимальное распыление и геометрию факела при различных режимах.
• Сервопривод — исполнительный механизм для регулировки заслонок и клапанов, обеспечивает точную модуляцию подачи топлива и воздуха.
• Клапан — газовые и масляные запорные устройства класса безопасности, в том числе DMV, с электрогидравлическими блокировками.
• Электроды — электроды розжига и ионизационного контроля, выполнены с учетом высокой износостойкости и простоты замены.

Эксплуатация и интеграция

• Рекомендуется согласование параметров DN 40 и противодавления с паспортом котла перед монтажом.
• Для оптимальной модуляции мощности — установка внешнего электронного регулятора и калибровка сервоприводов.
• Периодические проверки: состояние форсунок, исправность датчика пламени, тесты трансформатора розжига и реле давления.

Weishaupt RGMS 7/1‑D — инженерно проработанное решение для промышленных котельных, обеспечивающее точный контроль процесса горения, быстрый розжиг и высокий уровень безопасности при эксплуатации в двутопливных схемах.
