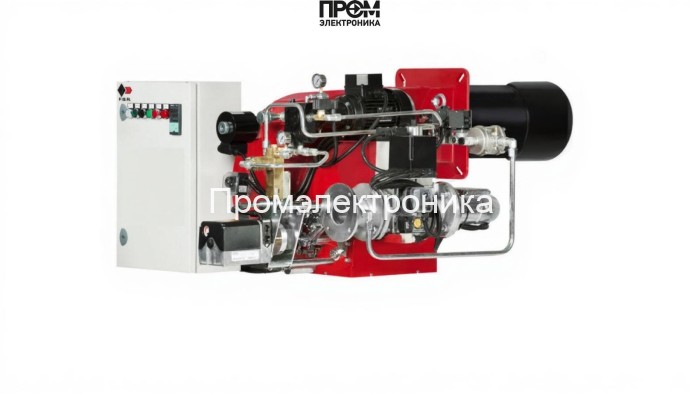

Газодизельная горелка FBR K 250/M TL MEC + R.CE-CT D2" – FS50

Техническое описание: газодизельная горелка FBR K 250/M TL MEC + R.CE-CT D2" – FS50

Представленная газодизельная горелка FBR K 250/M TL MEC — промышленное решение для котельных средней и крупной мощности, спроектированное с акцентом на надёжность, простую интеграцию в АСУ ТП и соответствие требованиям энергоэффективности 2026 года. Рабочий диапазон мощности: 465–2907 кВт; удлинённая пламенная труба 481 мм обеспечивает глубинный прогрев топочной камеры и устойчивую геометрию факела при переключении режимов.

Ключевые узлы и составные части

• Топливный насос — дозирующий агрегат с шаговым регулированием расхода дизельного топлива, обеспечивает стабильный распыл при изменении вязкости и температуры.
• Датчик пламени — высокочувствительный оптический сенсор для быстрого фиксации наличия/отсутствия факела и предотвращения аварийных подпиток.
• Топочный автомат (блок управления MEC + R.CE-CT) — программируемая логика запуска/останова, самодиагностика, интеграция в протоколы Modbus/IO для 2026 проектов.
• Трансформатор розжига — генератор высокого напряжения для поджига электродов; рассчитан на частые циклы включения с защитой по току.
• Реле давления — контролирует давление в газовой рампе и подачу воздуха, выключает горелку при выходе параметров за допустимые пределы.
• Форсунки — сменные распылители с калиброванной дисперсией, оптимизированные для минимизации копоти и стабильного распыла топлива.
• Сервопривод — позиционный привод регулировки подачи топлива и воздуха; обеспечивает точную модуляцию в широком диапазоне мощности.
• Клапан — электромагнитные и автоматически закрывающиеся запорные элементы для газа и дизтоплива, с быстродействующей защитой.
• Электроды — зажигающие элементы с выдерживаемыми искровыми разрядами и упрощённой заменой в полевых условиях.

Технические характеристики (рабочие параметры)

• Мощность: 465–2907 кВт
• Длина пламенной трубы: 481 мм (удлинённая)
• Электропитание: 220 / 380 В; электродвигатель 7500 Вт; потребляемая мощность 9000 Вт
• Расход дизеля: 40–250 кг/ч; расход газа: 47–241 нм³/ч
• Давление газовой рампы: 27.1–209 мбар; противодавление: 0–16 мбар
• Класс защиты: IP40; рабочая температура: −20…+70 °C; вес: 152 кг

Эксплуатация и обслуживание

• Регулярная проверка форсунок, датчика пламени и состояния электродов — снижает вероятность простоев.
• Плановая диагностика топочного автомата и трансформатора розжига — каждые 6–12 мес. в зависимости от нагрузки.
• Контроль реле давления и герметичности клапанов при вводе в эксплуатацию и после капитального ремонта.

Горелка FBR K 250/M TL MEC оптимальна для промышленных паровых и водогрейных котлов, где требуется надёжная работа в комбинированных режимах «газ/дизель», простая интеграция в современные системы управления и экономичное потребление топлива при минимальных выбросах. Для корректной интеграции рекомендуется привлечение сервисного инженера для настройки сервопривода, калибровки форсунок и проверки параметров газовой рампы.
