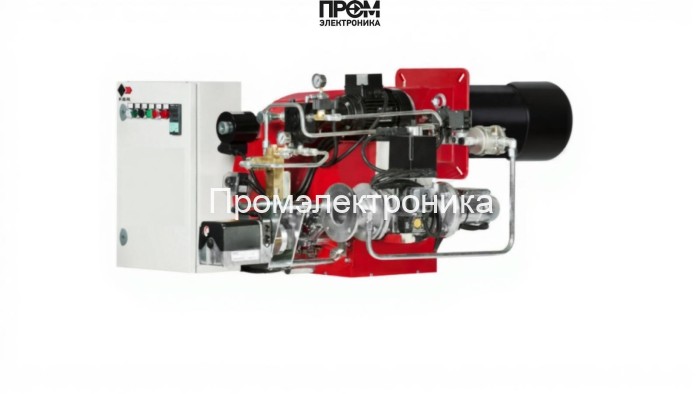

Газодизельная горелка FBR K 250/M TL MEC + R.CE-CT DN100-FS100

Газодизельная горелка FBR K 250/M TL MEC + R.CE-CT DN100-FS100 — техническое описание и состав

Предлагаем техническое описание комбинированной газодизельной горелки FBR K 250/M TL MEC + R.CE-CT DN100-FS100, предназначенной для промышленных и коммунальных котельных. Описание ориентировано на специалистов по эксплуатации и закупкам: отражены конструктивные узлы, рабочие параметры, требования к интеграции и сервису с учётом SEO 2026 — ключевые запросы включают «газодизельная горелка», «FBR K 250», «DN100», «комбинированная горелка» и «автоматика котельной».

Краткие эксплуатационные данные

• Диапазон мощности: 465–2907 кВт; применима к теплогенераторам и паровым котлам.
• Тип топлива: газ / дизель; расход дизеля 40–250 кг/ч, расход газа 47–241 нм³/ч.
• Пламенная труба: удлинённая, длина 481 мм; фланец DN 100 для монтажа.
• Электропитание: 220/380 В; электродвигатель 7500 Вт; потребляемая мощность до 9000 Вт.
• Рабочие условия: температура от −20 до +70 °C, класс защиты IP40, противодавление 0–16 мбар.

Конструкция и набор основных узлов

Горелка сконструирована по модульному принципу: каждый узел легко демонтируется для сервисного доступа. В состав агрегата входят проверенные и сменные элементы, обеспечивающие безопасность, автоматизацию и экономичность сжигания:

• топливный насос — обеспечивает подачу дизтоплива с заданным расходом и давлением, совместим с системой предрегулировки;
• датчик пламени — оптический/ионный модуль контроля наличия пламени с быстрым откликом для аварийной блокировки;
• топочный автомат — контроллер MEC с интерфейсом R.CE‑CT для управления режимами, логикой перехода между видами топлива и интеграции в АСУ ТП;
• трансформатор розжига — высоковольтный блок поджига электродов, обеспечивающий надежный старт в широком диапазоне давления;
• реле давления — мониторинг давления газа/воздуха в рампе и канале, аварийная сигнализация при превышении/падении показателей;
• форсунки (сопла) — комплект сменных форсунок для дизельного режима с оптимизированной геометрией распыла;
• серво-привод (сервопривод) — управление заслонками и дросселями для точной модуляции подачи воздуха и топлива;
• клапан (регулирующий и запорный) — газовый и дизельный запорные клапаны с быстрым срабатыванием для безопасного переключения;
• электроды — монтажный комплект электродов розжига и ионизации, выполняющих функции поджига и контроля горения.

Интеграция, безопасность и обслуживание

• Интеграция с автоматикой котельной через интерфейс R.CE‑CT и стандартные цифровые входы/выходы.
• Система защиты: датчик пламени + реле давления + автоматический переход на резервное топливо при отказе магистрали.
• Плановое обслуживание: чистка форсунок и пламенной трубы, проверка трансформатора розжига, тестирование датчика пламени и реле давления; интервал зависит от качества топлива и режима работы.
• Рекомендации по монтажу: обеспечить заземление, отдельную линию питания, доступ к пламенной трубе для сервисных работ, контроль давления рампы 10–77 мбар.

Gорелка FBR K 250/M TL MEC + R.CE‑CT DN100‑FS100 — оптимальное решение для современных котельных, где требуются высокая энергетическая эффективность, надёжность модулей и простота интеграции в систему управления согласно требованиям 2026 года к промышленной автоматизации и экологической безопасности.
