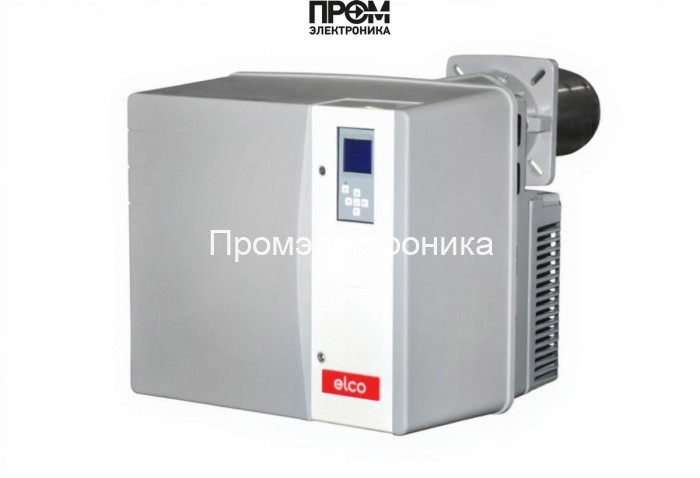

Дизельная горелка Elco VL 5.950 D

Техническое описание дизельной горелки Elco VL 5.950 D (арт. 3833505)

Дизельная горелка Elco VL 5.950 D — промышленный модуль для эффективного и управляемого сжигания сверхлегкого дизельного топлива в диапазоне мощности 260–950 кВт. Конструкция ориентирована на длительную эксплуатацию в котельных и теплогенераторах: продуманные узлы, простая интеграция и диагностируемая автоматика обеспечивают стабильную работу в диапазоне температур от -10 до +60 °C и противодавлении до 9 мбар.

Ключевые узлы и составные элементы

• Топливный насос — обеспечивает дозированную подачу топлива под рабочим давлением, адаптирован к непрерывной работе и циклическим нагрузкам.
• Форсунки — распыляют топливо в камере сгорания, обеспечивая оптимальную смесь и минимальные выбросы при заданном режиме.
• Электроды — формируют стабильную искру для розжига; конструкция допускает быструю замену и калибровку.
• Трансформатор розжига — генератор высокого напряжения для электродов, снабжен защитой от перегрузок и контролем импульсов.
• Датчик пламени — оптический/ионный контроль наличия устойчивого горения; интеграция с блоком безопасности исключает работу без пламени.
• Топочный автомат — микропроцессорный блок управления с логикой последовательности розжига, самодиагностикой и сохранением настроек.
• Реле давления — обеспечивает контроль пневматических параметров и защиту при отклонениях давления воздуха/топлива.
• Сервопривод — управляет дроссельными и заслоночными механизмами для регулировки подачи воздуха и мощности.
• Клапан — запорный механизм подачи топлива с электрическим управлением и аварийным срабатыванием.

Технический стиль и эксплуатационные преимущества

Elco VL 5.950 D спроектирована по принципам модульности: каждый узел доступен для обслуживания без демонтажа корпуса. Моноблочная компоновка с алюминиевым корпусом и композитным кожухом снижает акустический фон до ~70 дБ и одновременно обеспечивает тепловую защиту электроники. Электропитание 220 В и потребляемая мощность до 1900 Вт позволяют интегрировать горелку в стандартные инженерные схемы котельных. Двухступенчатая регулировка обеспечивает экономичность на частичных нагрузках и быстрый переход на полную мощность при необходимости.

Рекомендации по интеграции и техническому обслуживанию

• Плановые осмотры форсунок и электродов не реже одного раза в сезон.
• Проверка работоспособности датчика пламени и реле давления при вводе в эксплуатацию и после 200–500 часов работы.
• Тесты блока управления (топочного автомата) с регистрацией ошибок и обновлением прошивки по мере выхода обновлений производителя.
• Контроль параметров топливного насоса и герметичности клапанов при монтаже и при регулярном ТО.

Описание предназначено для инженеров по отоплению и сервисных специалистов, ответственных за подбор и эксплуатацию горелочного оборудования. При проектировании систем учета выбросов и энергоэффективности учитывайте состав элементов: насос, форсунки, трансформатор розжига, датчик пламени, топочный автомат, реле давления, сервопривод, клапан и электроды — их корректная синергия определяет безопасность и экономичность работы Elco VL 5.950 D.
