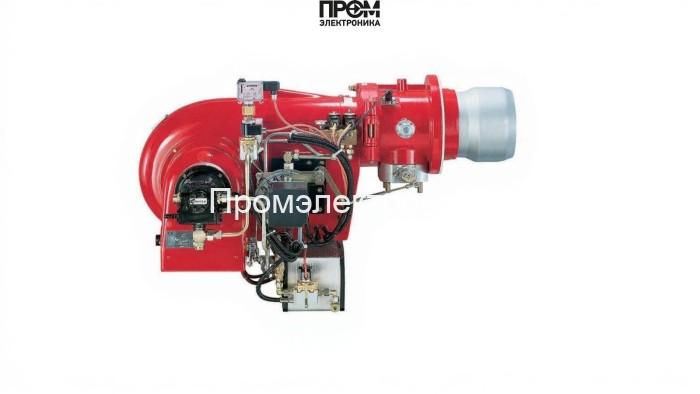

Газомазутная горелка Weishaupt RGMS 11/1‑D, DN 125 — техническое описание и состав узлов

Представленная газомазутная горелка Weishaupt RGMS 11/1‑D, DN 125 — промышленный модуль для надёжной и экономичной работы на природном/сжиженном газе и жидком топливе. Описание ориентировано на технических специалистов и сервис‑инженеров: ключевые параметры, конструктивные узлы и рекомендации по эксплуатации изложены в строгом техническом стиле с акцентом на энергоэффективность и соответствие требованиям 2026 года по экологической и цифровой интеграции.

Ключевые эксплуатационные характеристики

• Мощностной диапазон: 900–4275 кВт — оптимизирован для крупнотоннажных котлов и парогенераторов.
• Номинальный диаметр фланца: DN 125 — типовое фланцевое подключение для промышленных установок.
• Расход топлива: 120–380 кг/ч (мазут) при использовании форсунок соответствующей конфигурации.
• Длина пламенной трубы: 380 мм — обеспечивает требуемую длину факела для теплообменников стандартного исполнения.
• Электропитание: 220 В (230 В сеть); противодавление: от −2 до 19.7 мбар.

Конструктивный состав и назначение основных узлов

Моноблочная конструкция RGMS 11/1‑D сконструирована для упрощения обслуживания и высокой ремонтопригодности. В техническом описании выделены основные элементы, их функция и взаимодействие в системе управления с обеспечением безопасности:

• Топливный насос — обеспечивает подачу жидкого топлива к форсуночному блоку, снабжён автоматикой отключения при переходе на газ.
• Датчик пламени — оптический/ионный контроль наличия факела, интерфейс к топочному автомату для мгновенного отключения при пропадании горения.
• Топочный автомат (цифровой менеджер горения) — центральный контроллер с функциями модуляции, защиты и диагностики; поддерживает электронную модуляцию 2026‑го поколения и протоколы интеграции в SCADA.
• Трансформатор розжига — формирует искровой разряд для поджига смеси; рассчитан на длительные циклы эксплуатации в промышленных условиях.
• Реле давления — обеспечивает контроль противодавления дымовых газов и блокировки при выходе параметров за пределы номинала.
• Форсунки — форсуночный блок для мазута и газовые сопла для газа; комплектуется подогревателем для поддержания заданной вязкости топлива.
• Сервопривод — управляет воздушной заслонкой и дозировкой воздуха для обеспечения оптимального соотношения воздух/топливо при модуляции.
• Клапан (электромагнитный) — двойные запорные клапаны класса А по EN 676; реализуют многократную изоляцию топливной магистрали.
• Электроды — компоненты системы розжига и контроля искрообразования, обеспечивают стабильный поджиг при любых условиях запуска.

Обзор эксплуатации и техобслуживания

• Пуск/останов: холодный пуск и плавная модуляция мощности; управление осуществляется топочным автоматом с диагностикой ошибок.
• Режимы обслуживания: доступность к форсуночному модулю, датчикам и клапанам через поворотный фланец для быстрой замены элементов.
• Рекомендации: периодическая проверка датчика пламени, тестирование реле давления и герметичности электромагнитных клапанов, очистка пламенной трубы и проверка форсунок.

Weishaupt RGMS 11/1‑D — решение для ответственных промышленных задач, обеспечивающее сочетание мощности, управляемости и современной цифровой безопасности в соответствии с требованиями 2026 года.
