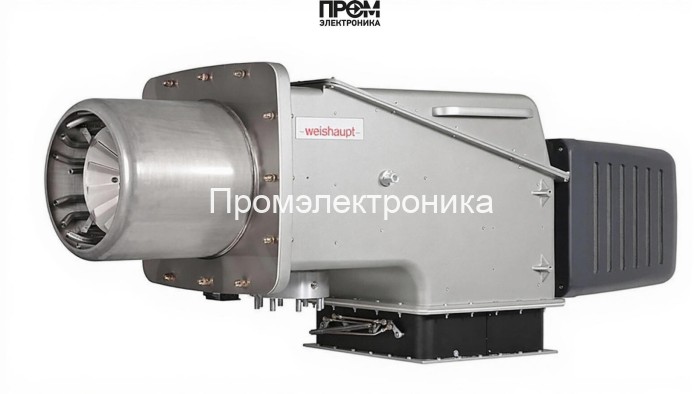

Газомазутная горелка Weishaupt WKGMS 70/2-A, DN 125, исп. ZM-1SF

Газомазутная горелка Weishaupt WKGMS 70/2-A, DN 125 — техническое описание и состав узлов

Техническое описание предназначено для специалистов по теплотехнике и монтажу. Weishaupt WKGMS 70/2-A (исп. ZM-1SF) — модульная комбинированная газомазутная горелка, рассчитанная на мощностной диапазон 1300–12000 кВт. Конструкция спроектирована для стабильной работы в промышленных и коммунальных котельных при номинальном присоединении DN 125. Ниже приведено структурированное описание конструкции, ключевых технических параметров и перечень основных узлов, влияющих на эксплуатационную надёжность и безопасность.

Ключевые параметры

• Мощность: 1300–12000 кВт
• Номинальный диаметр фланца: DN 125
• Длина пламенной трубы: 360 мм
• Расход топлива (мазут): 222–1068 кг/ч
• Электропитание: 220 В / 380 В
• Давление газовой рампы: 67–179 мбар
• Противодавление в топке: -2…30 мбар
• Рабочая температура: -15…+40 °C
• Уровень шума: 93 дБ
• Габариты и вес: 205.2 × 92 × 91.3 см, 320 кг

Основные детали и функциональные узлы

Конструктивно горелка состоит из модулей, каждый из которых обеспечивает конкретную функцию: подача топлива, подготовка смеси, розжиг, контроль и безопасность. В текст включены основные компоненты, обязательные для регламентного обслуживания и диагностики:

• Топливный насос — обеспечивает подачу мазута под требуемым давлением и стабильную подачу при переходе между режимами.
• Датчик пламени — оптический/ионный контроль наличия устойчивого факела, интегрирован с системой блокировок.
• Топочный автомат — контроллер модуляции мощности и последовательности включения/выключения, обеспечивает логическую защиту и связь с системой ПАЗ.
• Трансформатор розжига — высоковольтный источник для инициирования искры розжига электродов.
• Реле давления — мониторинг давления топлива/газа в ключевых точках, инициирует аварийные цепочки при отклонениях.
• Форсунки — сменные распылительные устройства для мазута, обеспечивают требуемую дисперсию и стабильность горения.
• Сервопривод — исполнительный механизм для регулирования положения заслонок и дозирования воздуха/топлива в модуляции.
• Клапан (газовый/масляный) — электромагнитные и механические запорные элементы для безопасного перекрытия подачи топлива.
• Электроды — инициаторы искрового розжига и элементы контроля формирования пламенной зоны.

Особенности монтажа и эксплуатации

• Монтаж по фланцу DN 125 с выверкой геометрии пламенной трубы и учётом веса 320 кг.
• Проверка работоспособности топливного насоса и форсунок при каждом переходе между типами топлива.
• Регламентная проверка датчика пламени и трансформатора розжига перед сезоном: замеры тока и характеристик искры.
• Настройка топочного автомата и сервоприводов для обеспечения требуемой модуляции мощности и экономичного расхода топлива.

Применение и советы по выбору

Weishaupt WKGMS 70/2-A рекомендуется для промышленных водогрейных и паровых котлов, технологических печей и теплоцентралей, где необходима комбинированная схема работы на газе и мазуте. При выборе учитывайте параметры давления газовой рампы (67–179 мбар), противодавления топки и совместимость форсунок по типоразмеру. Регулярный сервис основных узлов — насосов, форсунок, реле давления, электродов и систем розжига — гарантирует заданный срок службы и безопасность эксплуатации.
