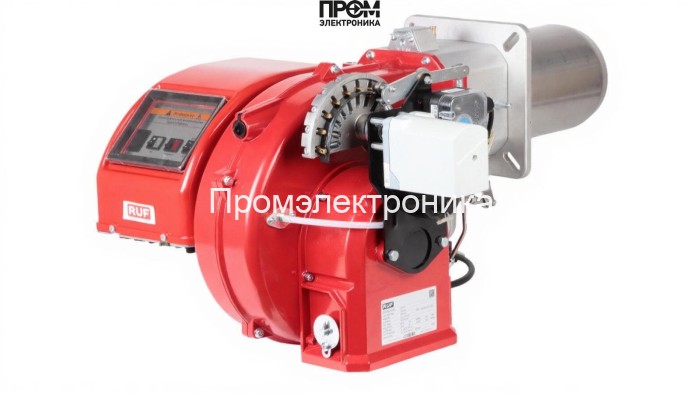

Газовая горелка RUF TRG 55 P MV-DLE 215

Газовая горелка RUF TRG 55 P MV-DLE 215 — техническое описание и составные узлы

Промышленная газовая горелка RUF TRG 55 P MV-DLE 215 предназначена для стационарных тепловых агрегатов мощностью 101–550 кВт. Конструкция ориентирована на устойчивую эксплуатацию при переменных нагрузках, обеспечивает экономичный расход топлива и интеграцию с цифровыми системами управления котлом. Оборудование адаптировано для работы на природном и сжиженном газе при давлении в рампе 0.4–17 мбар и противодавлении 0–8,08 мбар.

Основные составные детали и их функции

• Топливный насос — обеспечивает стабильную подачу газа в рампу и поддержание заданного давления в динамических условиях сети;
• Датчик пламени — фото/ионный сенсор контроля наличия факела, быстродействующий вход в систему защиты при срыве горения;
• Топочный автомат — модуль управления последовательностью пуска, контроля режимов и аварийной остановки;
• Трансформатор розжига — генерирует высоковольтные импульсы для инициации искры на электродах при запуске;
• Реле давления — обеспечивает блокировку при выходе параметров газа или топочной камеры за предельные значения;
• Форсунки — сопловые элементы головки сгорания, формируют оптимальную картину распыла/смеси для стабильного горения;
• Сервопривод — исполнительный механизм дозирования воздуха/газа при двухступенчатом режиме и точной модуляции;
• Клапан — запорная и запорно-регулирующая арматура газовой рампы, выполненная с учетом быстрого перекрытия потока;
• Электроды — рабочие элементы розжига и контроля ионизации пламени, выполнены из стойких к коррозии материалов.

Ключевые технические параметры

• Мощность: 101–550 кВт
• Тип: двухступенчатая газовая
• Пламенная труба: Ø160×210 мм
• Электропитание: 220 В; двигатель 450 Вт
• Расход газа: 10–56 нм³/ч
• Класс защиты: IP40; масса 40 кг; габариты 69.2×50.2×40.7 см

Эксплуатация и интеграция

• Рекомендуется установка защиты по давлению и контролю пламени в едином шкафу автоматики;
• Плановое обслуживание: проверка форсунок, состояния электродов и корректная настройка реле давления не реже одного сезона;
• Совместима с системами удалённого мониторинга и цифровой диагностики для оптимизации расхода топлива и снижения выбросов.

RUF TRG 55 P MV-DLE 215 — технически ориентированное решение для модернизации котельных и технологических печей, обеспечивающее высокую надёжность, простоту обслуживания и соответствие современным требованиям энергоэффективности и безопасности.
