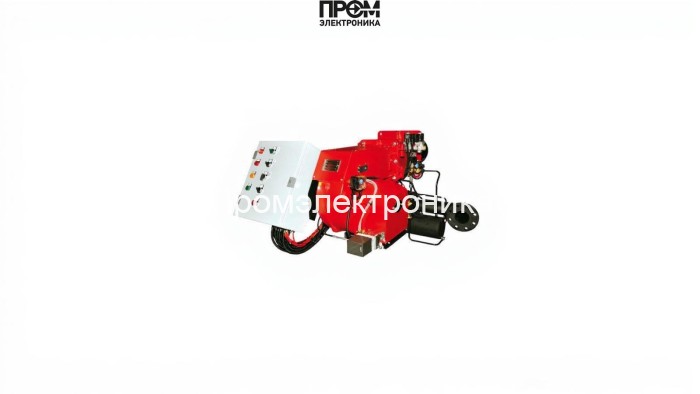

Техническое описание газомазутной горелки Ecoflam MULTIFLAM 700.1 PR TC VGD 40.080

Представленный технический документ описывает конструктивные элементы, функциональные узлы и эксплуатационно-технические характеристики комбинированной горелки Ecoflam MULTIFLAM 700.1. Решение предназначено для промышленных паровых и водогрейных котлов с номинальным присоединением DN 80 и короткой пламенной трубой длиной 470 мм. Диапазон мощности — 1500–7500 кВт, расход топлива при работе на мазуте — 129–646 кг/ч. Электропитание — 220/380 В, электродвигатель — 18000 Вт, потребляемая электрическая мощность — 19000 Вт; класс пылевлагозащиты IP55.

Краткий перечень ключевых параметров

• Тип: комбинированная газомазутная горелка, прогрессивное исполнение.
• Мощность: 1500–7500 кВт; длина пламенной трубы: 470 мм; номинальный диаметр: DN 80.
• Рабочие условия: температура от −10 до +60 °C; противодавление в камере 0–22 мбар; давление газа рампы 30–102 мбар.
• Защита и шум: IP55, уровень шума 94.1 дБ.
• Габариты: 135.5 × 120 × 73 см.

Конструкция и основные узлы

Моноблочная компоновка горелки объединяет головку сгорания и газовую рампу VGD 40.080, что упрощает интеграцию и обслуживание. В составе конструкции выделены следующие основные детали, ответственные за надежную и безопасную работу:

• Топливный насос — обеспечивает подачу мазута в форсуночный узел с заданным давлением и стабильной подачей, выполнен с учетом возможности работы при вязкости топлива до 50°E.
• Форсунки — распыление жидкого топлива реализовано через форсуночный блок с предохранительным запорным клапаном и электромагнитным отсечением.
• Клапан (запорный/предохранительный) — обеспечивает герметичное перекрытие подачи топлива и защищает систему при аварийных ситуациях.
• Датчик пламени — обеспечивает мониторинг устойчивости горения и подаёт сигнал в топочный автомат при потухании.
• Топочный автомат (микропроцессорный) — центральный контроллер управления, реализует алгоритмы запуска/остановки, блокировки и интерфейс для PID-регулятора при модуляции мощности.
• Трансформатор розжига — формирует высокое напряжение для электрода розжига в пусковой фазе, обеспечивая надежное поджигание смеси.
• Реле давления — контролирует давление воздуха/наддува и интегрируется в систему защитных блокировок автоматики.
• Сервопривод — управляет дроссельными заслонками и положением газовой рампы для точной модуляции подачи топлива и воздуха.
• Электроды — элементы зажигания и ионизационного контроля пламени, взаимодействуют с трансформатором розжига и датчиком пламени.

Функциональные особенности и эксплуатация

• Прогрессивная регулировка мощности исключает резкие скачки давления и минимизирует механические нагрузки в трубопроводе.
• Интегрированный вентилятор обеспечивает стабильный наддув, совместим с PID-регуляцией для точного поддержания температурно-энергетического режима.
• Рекомендованные регламенты обслуживания: ежемесячная проверка уплотнений и клапанов, ежеквартальная очистка фильтров, ежегодная проверка датчиков пламени и реле давления.

Интеграция и безопасность

• Требуется согласование присоединительных диаметров (DN 80) и электропитания 220/380 В при проектировании котельной.
• Система защитных блокировок в топочном автомате взаимодействует с датчиком пламени, реле давления и электромагнитными клапанами для исключения поставки топлива при отсутствии горения.

Данный технический профиль рассчитан на инженеров-проектировщиков и специалистов по эксплуатации котельных, требующих устойчивого, модульного и безопасного решения в условиях промышленной эксплуатации.
